3. 元件数据 PRG-NXTSN-006S0 216 NXT 系列 编程手册 Nexim 编 3.5 关于 P Pattern 指定引脚的显示方式以及使用 引脚的哪个部分的信息进行元件的位 置检出。需要注意，根据所选择的数值， 进行输入的坐标位置会不同。 3.5.1 可以使用的 P Pattern 以下总结可以使用的 P Pattern。 P Pattern 元件举例 说明 引脚显示 1 Bump parts 白色主体元件 2B u …
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
215
Options
Feeder Options
设定封装类型的详细内容。
3. 元件数据 PRG-NXTSN-006S0
216 NXT 系列 编程手册 Nexim 编
3.5 关于 P Pattern
指定引脚的显示方式以及使用引脚的哪个部分的信息进行元件的位置检出。需要注意，根据所选择的数值，
进行输入的坐标位置会不同。
3.5.1 可以使用的 P Pattern
以下总结可以使用的 P Pattern。
P Pattern 元件举例 说明 引脚显示
1 Bump parts 白色主体元件
2Bump parts
Column
parts
黑色主体元件
4 SOIC 进行引脚顶端和宽度方向的检测。将其结果作为位置信息使
用。Type12 和 Type14 时，不能取得引脚长度方向的位置信
息。
SOJ 虽然引脚顶端的显示效果不佳，但是可用于取得引脚长度方向
的位置信息。Type12 时，不能取得引脚长度方向的位置信
息。
6 LCC 进行向元件主体内部延伸的引脚顶端和宽度方向的检测。将其
结果作为位置信息使用。
12 PLCC 因为引脚顶端显示效果不佳，所以仅使用引脚宽度方向的位置
信息。使用 Type14 进行处理可能会更稳定。
14 QFP 进行引脚顶端和宽度方向的检测。但是，因为正确地取得引脚
宽度方向的位置是十分重要的，所以只将宽度方向的检测结果
作为位置信息使用。
16 LCC 进行向元件主体内部延伸的引脚顶端和宽度方向的检测。但
是，因为正确地取得引脚宽度方向的位置是十分重要的，所以
只将宽度方向的检测结果作为位置信息使用。
PRG-NXTSN-006S0 3. 元件数据
NXT 系列 编程手册 Nexim 编
217
3.5.2 P Pattern 的详细内容

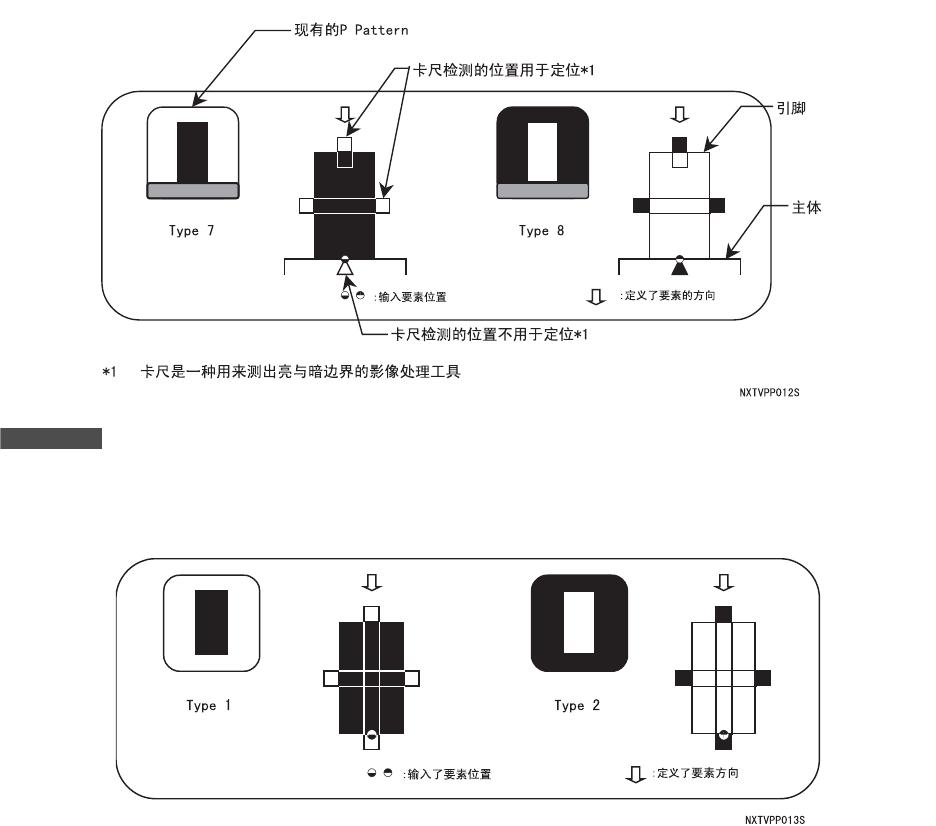

[ 图形说明 ]
备注
卡尺是一种通过影像的明暗检物体边缘的影像处理工具。
Type 1，2
因为引脚和元件主体的所有边缘被清楚地显示，所以卡尺测量引脚的全部 4 个方向，使用该检测结果将进
行元件的位置检测。
Type 1 时，引脚为黑色，引脚周围为白色。 Type 2 时，引脚为白色，引脚周围为黑色。 主要用于处理锡球
元件。
对象元件举例 Type 1：使用前光处理的白色主体的锡球元件等情况。 Type 2：使用前光处理的黑色主体的
锡球元件或 CCGA。
