通过爪顶端压下时

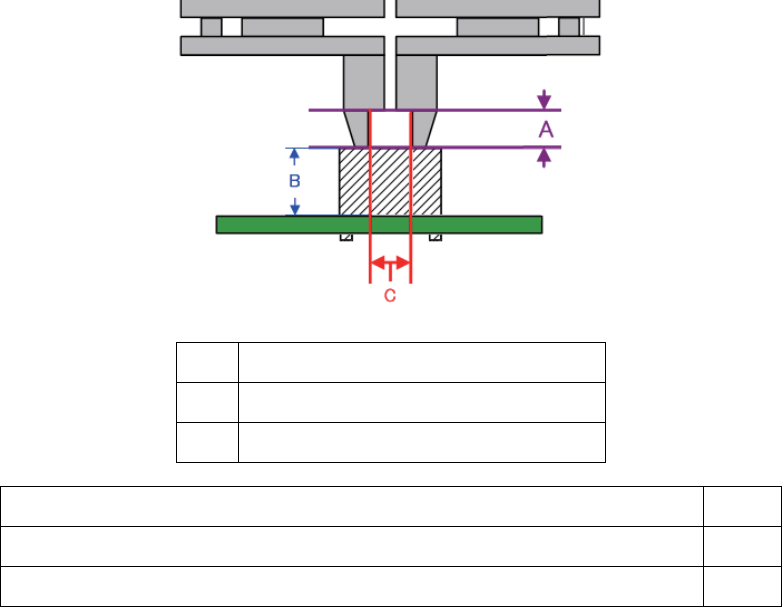

通过爪的顶端实施压下时，请在外形数据中进行以下的设定。
• C 设定为 0[mm] 时，爪的实际打开宽度与元件主体尺寸的 X 方向相同。
A: 爪长度 (mm)
B: 压下后高度 (mm)
C: 爪的打开宽度 (mm)
[ 外形数据 ]-[ 动作设定步骤 ]-[ 基本动作设定 ]-[Place]-[Offset Z] = +A
[ 外形数据 ]-[ 元件形状设定步骤 ]-[ 元件主体数据调整 ]-[Body]-[Height] = B
[ 外形数据 ]-[ 动作设定步骤 ]-[ 选项 ]-[ 详细设定 ]-[Pick]-[Clamp Width] = C
30PRG-0203
2. Job 编制器 PRG-NXTSN-006S0
122 NXT 系列 编程手册 Nexim 编
指定压下坐标
按照通常的贴装顺序的步骤，设定压下坐标。
为了控制压下元件的贴装和压下动作的顺序，需要设定 [Place Before]。请在压下顺序的 「Place Before」
栏中设定压下用的顺序。对于 1 个元件需要在多处压下时，如上图所示，在压下用顺序的 「Place
Before」栏中依次设定下一压下顺序。
另外，压下用顺序的 「BoardID」请设定为与压下对象相同。
01PRG-0456S
ᜩ㾷ᇐুсᓅਭᰬθ൞ুс亰ᓅⲺ>3ODFH%HIRUH@
ṅѣᇐсжুс亰ᓅȾ䘏ṭθቧՐ➝Њ
Ⲻ亰ᓅুсȾ
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
123
设定压下用料槽
压下用的顺序也和通常贴装顺序相同，需要对 Device 进行设定。
与通常的贴装元件相同，请在此模组中将压下顺序设定在空料槽上。在多个条件下压下时，需要对每个条
件进行设定。虽然需要 Device 的设定，但是不需要在机器上安装元件。
上图中虽然压下用料槽配置在供料器料槽上，但是空料槽却可以配置在任何位置。使用料盘单元 -M 或者
料盘供料器时，推荐配置在供料器料槽。
没有空料槽的模组不能进行压下动作。
此外，在料盘单元 -LT 中对指定为 reserved 的料槽指定了压下顺序时，与指定了通常元件时相同，不能从
补充用料盘箱进行补料。必须运用次供料器配置进行生产时，压下顺序也需要配置次供料器。
请注意，使用料盘单元 -LT 进行料盘的层叠生产时，在配置了通常元件的料槽上配置压下顺序后，料盘层
叠时可以占有的料槽数会受到限制。
使用带位置检查料盘验证功能时，请不要将紧挨的压下顺序元件和通常元件设定为子料槽。
01PRG-0457E
