5. 其他的应用 PRG-NXTSN-006S0 286 NXT 系列 编程手册 Nexim 编 测试和编辑供料器上的元件吸取高度 14. 显示 [Measure P ickup Hei ght] 步骤。请确保已经提前将元件装载到正确位置 中。 15. 如果必须指定某个吸取 （自动选择 Job 中将要使用的吸嘴） ，请执行以下子步骤。 a. 单击 [...] 指定用于测试的吸嘴或机械爪 （仅对 OF 工作头） 。 备注 机器能够辨别出模…
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
285
检查供料器中的 X/Y 位置
11. 显示 [Edit pickup position] 步骤。请确保已经提前将元件装载到正确位置中，然后单击 [Acquire] 获
取供料器中的元件图像。获取的元件图像显示如下。
12. 通过所显示的图像检查 X- 和 Y- 方向上的吸取位置。如果需要移动吸取位置，请单击定位按钮 （带有
四个箭头的按钮），然后在图像中单击要执行吸取的位置。
13. 如果元件的吸取位置正确，请单击 [Next]。如果还没有执行吸取高度测试，请继续执行步骤 19。
NXTEJM014Eb
NXTEJM015Eb
5. 其他的应用 PRG-NXTSN-006S0
286 NXT 系列 编程手册 Nexim 编
测试和编辑供料器上的元件吸取高度
14. 显示 [Measure Pickup Height] 步骤。请确保已经提前将元件装载到正确位置中。
15. 如果必须指定某个吸取 （自动选择 Job 中将要使用的吸嘴），请执行以下子步骤。
a. 单击 [...] 指定用于测试的吸嘴或机械爪 （仅对 OF 工作头）。
备注
机器能够辨别出模组中存在的吸嘴和机械爪 （如果机器已经执行了检测）。在 Job 指定吸嘴和机械爪可以用于高度测量的情况下，吸嘴和机械
爪自动进行选择。
b. 在所显示的对话框中选择用于测量的吸嘴或机械爪 （仅对 OF 工作头），然后单击 [OK]。
备注
如果模组还没有执行校正，就不知道吸嘴置放台上存在哪些吸嘴和机械爪，请单击 [Measure] 来对模组上存在的吸嘴和机械爪执行检查。
16. 单击 [Measure] 执行吸取高度测试。
17. 显示测试结果，自动决定 Z 修正量。可以手动来对该数值进行编辑。
备注
出现错误时将显示对话框。单击对话框中的 [Yes] 尝试将工作头移动下来，然后再次测量。如果吸取位置中没有元件，也将产生相同错误。如
果还不确定元件是否存在，请检查供料器中的元件状态。
注意
如果对 OF 工作头进行测量，即使下降时吸嘴 （机械爪）没有与元件接触，Z 轴的最低位置也将作为测量结果显示出来。如果再次进
行测量，吸嘴 （机械爪）位置低于先前测量结果 -1.5mm，则测量值将会发生很大变化。可以接受的结果的位置与先前结果基本相
同，即实际与元件接触的位置。所以要重复进行测量直到结果大致与先前相同。
18. 决定 Z 修正量并且接受结果，单击 [Next]。
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
287
将变更后的设置发送次模组

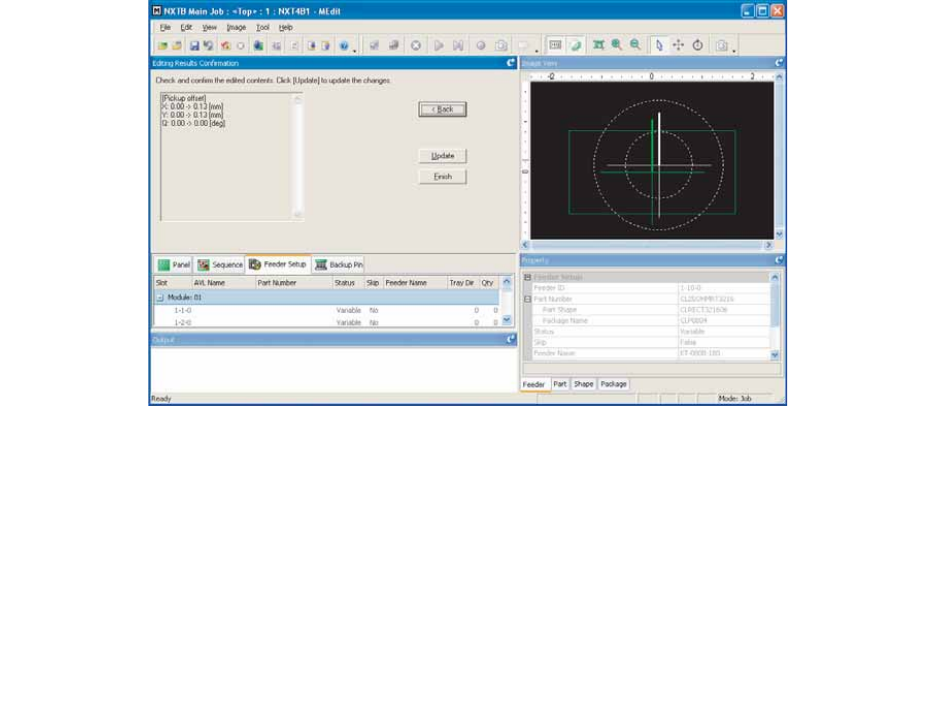

19. 显示吸取位置的修正量结果。检查结果，如果结果可接受，请单击 [Update] 将更改发送次 Job 中。可
以通过单击 [Back] 返次到吸取测试的前一步骤。
20. 单击 [Finish] 结束测试。如果没有更改设置，这样就完成了测试。如果有更改，请执行以下步骤。
21. 显示指定向哪个模组传送数据的对话框。选择将更改传送次 Job 数据的模组，然后单击 [OK]。请注
意，如果多个模组中存在相同元件，请选择所有存在相同元件的模组。
22. 显示询问是否运行数据检查器的对话框。单击 [Yes] 使用数据检查器检查 Job 数据。
23. 显示包含传送结果的对话框。检查结果，如果传送成功，请单击 [Close]。
NXTEJM019Ea
