2.4 机器设备的设定
设定或者变更 Job 的机器设备的配置时，在 [ 生产程序列表 ] 画面上进行编辑。
在机器构成不同的多条生产线上进行某个 Job 的生产时，需要对各条生产线构成设定机器设备。

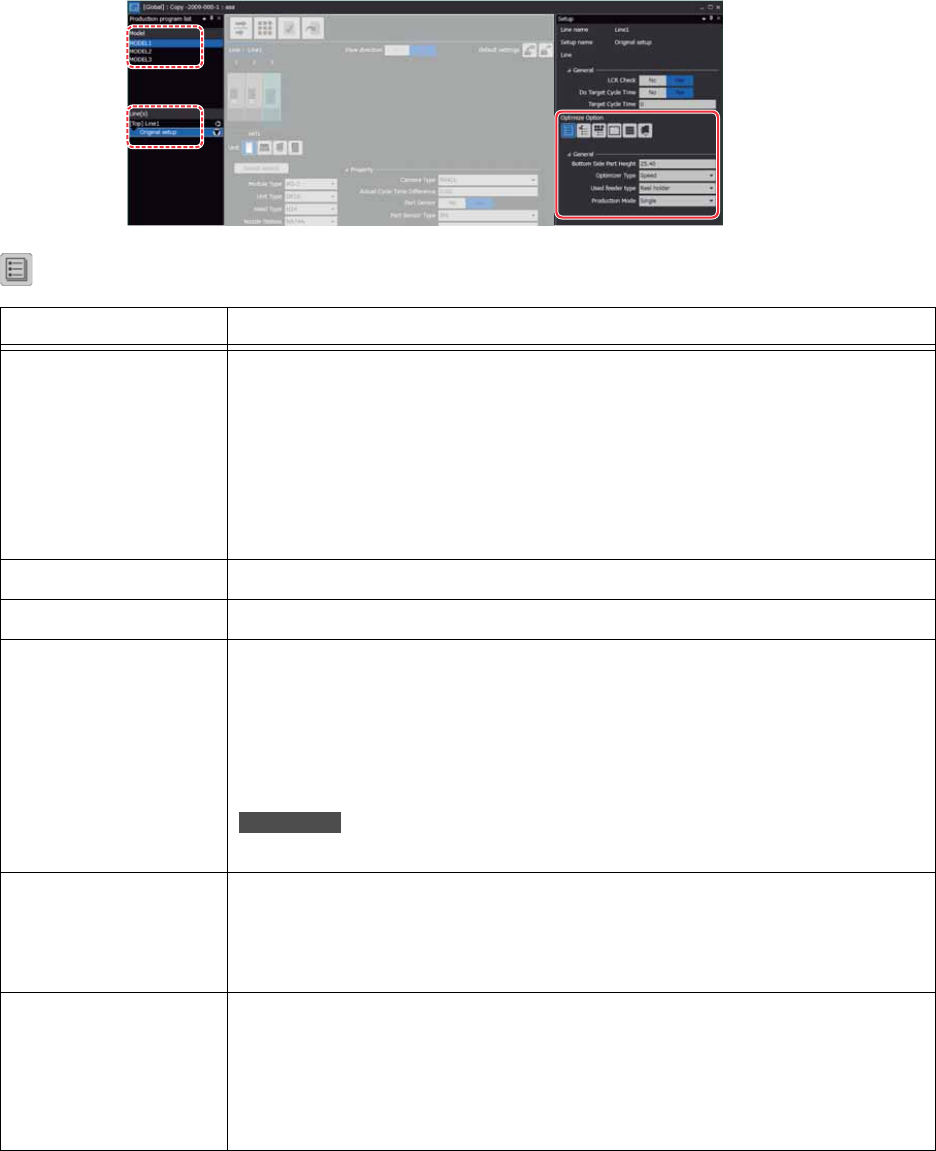

编辑画面的表示方法
1. 在 Job 编辑器的 [Navigation] 画面上选择 [ 生产条件创建步骤 ]-[ 优化 ]。显示 [ 生产程序列表 ] 画面。
2. 在[生产程序列表]画面的[对象模型]上选择进行编辑的模型后，在[对象生产线]上选择进行编辑的生产
线。
2.4.1 共通项目的设定 （Line-General）
在 [ 生产程序列表 ] 画面的 [ 对象模型 ] 上选择了模型的 [ 对象生产线 ] 上选择生产线后，显示 [Setup] 区
域。
设定 [Setup] 区域的 [Line]-[General] 的各个项目。
项目名 说明
LCR Check 设定是否进行元件的 LCR 检查。
Do Target Cycle Time 设定是否指定目标周期时间。
Target Cycle Time 指定目标周期时间。进行优化后满足目标周期时间。
将 [Do Target Cycle Time] 设定为 “Yes” 后显示。
请输入时间 （分钟）。
01PRG-0524E
01PRG-0525E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
19
2.4.2 优化的设定 （Optimize Option）
在 [ 生产程序列表 ] 画面的 [ 对象模型 ] 上选择了模型的 [ 对象生产线 ] 上选择生产线后，显示 [Setup] 区
域内的优化设定项目。
在 [Setup] 区域的 [Optimize Option] 内单击图标后，显示各个项目。请根据需要设定各个项目。
优化设定 （General）
项目名 说明
Optimizer Type 设定进行优化时的条件。
“Speed” 在进行优化时使得实际生产的周期时间相对较快。
“Optimal” 在进行优化时使得实际生产的周期时间最快，因此优化处理时间
较长。
“Time Limit” 与 “Optimal” 相同，在指定时间 （分钟）内进行优化处
理。
Time Limit [Optimizer Type] 设定 “Time Limit” 的限制时间 （分钟）。
Target Conveyor 设定进行优化的通道。
Optimize Insert
Order Only
设定是否值按照安装顺序进行优化。
在这个选项钟设定为 Yes 在满足以下条件时有效
• 不重新配置供料器，直接进行优化。。
• 使用的整个供料器设为 Feeder Setup。
备注
H08M, H04, F04, G04, H02, H01, OF, GL 的 Head Setup 可能被优化。
Used feeder type 设定供料器类型。
设定为 [Reel holder] 后，以 Reel holder Type 执行优化。
设定为 [Reel holder-E]，以 Bucket Type 执行优化。
Use Feeder Revision 设定进行供料器配置的优化时优先配置的供料器的 Revision。
Revision f/n： 优先 W08n,W04f ～、W104f 进行优化。
Revision f： 优先 W04f ～、W104f 进行优化。
Revision a-c： 优先 08 ～、W08b/c、W04b 进行优化。
01PRG-0526E
2. Job 编制器 PRG-NXTSN-006S0
20 NXT 系列 编程手册 Nexim 编
优化详细设定 （Detail）
Production Mode 设定生产形态。
Single：单通道生产
Dual[same job both lanes]：使用通道 1 和通道 2 进行相同生产
Dual[top/bottom]：使用通道 1 和通道 2 生产同一个 Job 的正面和反面。
Dual[one lane only]：双通道生产的单侧通道。
Dual[randaom]：正反面随机生产。
项目名 说明
Nozzle Station
Nozzle Allocation
Method
设定吸嘴置放台的吸嘴配置方法。
只有把 [Optimize Nozzle Station] 设定为 [Yes] 时显示。
设定为 [Minimum] 时，在吸嘴置放台配置所需的最少数量的吸嘴。
设定为 [Maximum] 时，在吸嘴置放台配置可以置放的最大吸嘴数量。
Use Wide Range
Nozzle
设定是否使用 Wide range 吸嘴。
Use Current Feeder
Setup
在优化供料器配置时需要固定现有的供料器配置时进行此设定。
Check Part Sensor 将要检查的元件分配到机器内时，设定是否需要考虑元件传感器。
只要满足以下任何一个条件就进行元件的检查。
• [Place Check] 为 [Yes]
• [Do Part Height Check] 为 [Yes]
• [Pick Check Mode] 为 [Stop on Error] 或者 [Recovery on Error]
• [Do Dipping Check] 为 [Yes]
Use if present: 如果生产线上存在着搭载了 Part Sensor 的工作头，则将执行
元件检查的所有元件分配给搭载了 Part Sensor 的工作头。 如果生产线上不存
在搭载了 Part Sensor 的工作头，则重视生产线平衡来分配元件。
Must Use: 将执行元件检查的所有元件分配给搭载了 Part Sensor 的工作头。
Do not consider: 不考虑是否搭载了 Part Sensor 的工作头，重视生产线平衡
来分配元件。 执行元件检查的元件有可能被分配给未搭载 Part Sensor 的工作
头，或者不执行元件检查的元件有可能被分配给搭载了 Part Sensor 的工作
头。
项目名 说明
