2.5.11 设定 F 定位点读取条件时
无法读取 F 定位点时，请变更读取条件。
如果事先知道了 F 定位点的最佳光源颜色和扫描区域尺寸，请设定该条件。
此外，F 定位点有类似的 Pattern 时，可能会出现误识别。可以设定读取条件来防止误识别。
备注
不确定适合的设定值时，请在辅助软件的机器功能设定中把 [Fiducial mark recovery] 设定为 [Used]。发生读取 F 定位点错误时，变更
Shutter Speed、光源颜色、Lighting Pattern 后再次读取 （修复动作）。详细的设定方法请参照 [FUJI 辅助软件操作手册 （在线手册）。
设定 Lighting Pattern
变更光源颜色、Lighting Pattarn、Shutter Speed，设定最适合的条件。
Job 的设定方法
在 Nexim 或 MEdit 设定以下的 Job 项目。

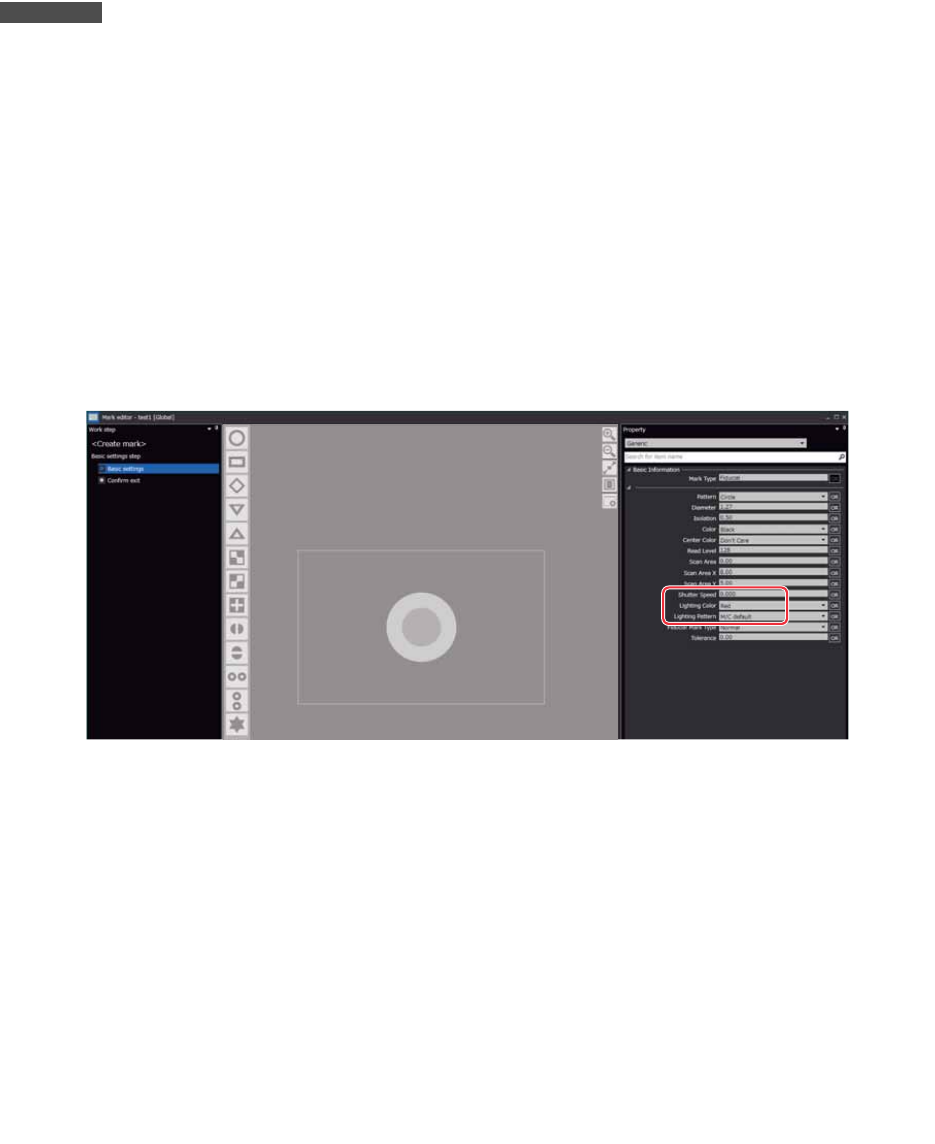

设定 Nexim
1. 在 [ 定位点数据 ] 画面上单击 [ 基准 ] 图标后，双击作为对象的基准定位点数据。显示 [ 定位点编辑器 ]。
2. 选择 [ 定位点编辑器 ] 的 [ 基本设定步骤 ]-[ 基本设定 ] 后，在 [ 属性 ] 区域上设定以下项目。
设定 MEdit
1. 在MEdit打开Job。
2. 单击顺序选择 Mark 顺序。
-[Shutter Speed]： 设定 Shutter Speed。
默认值是 0。
-[Lighting Color]： 设定光源颜色。
默认值是 Red。
-[Lighting Pattern]： 设定 Lighting Pattern。
默认值是 M/C default。
01PRG-0426E
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
67

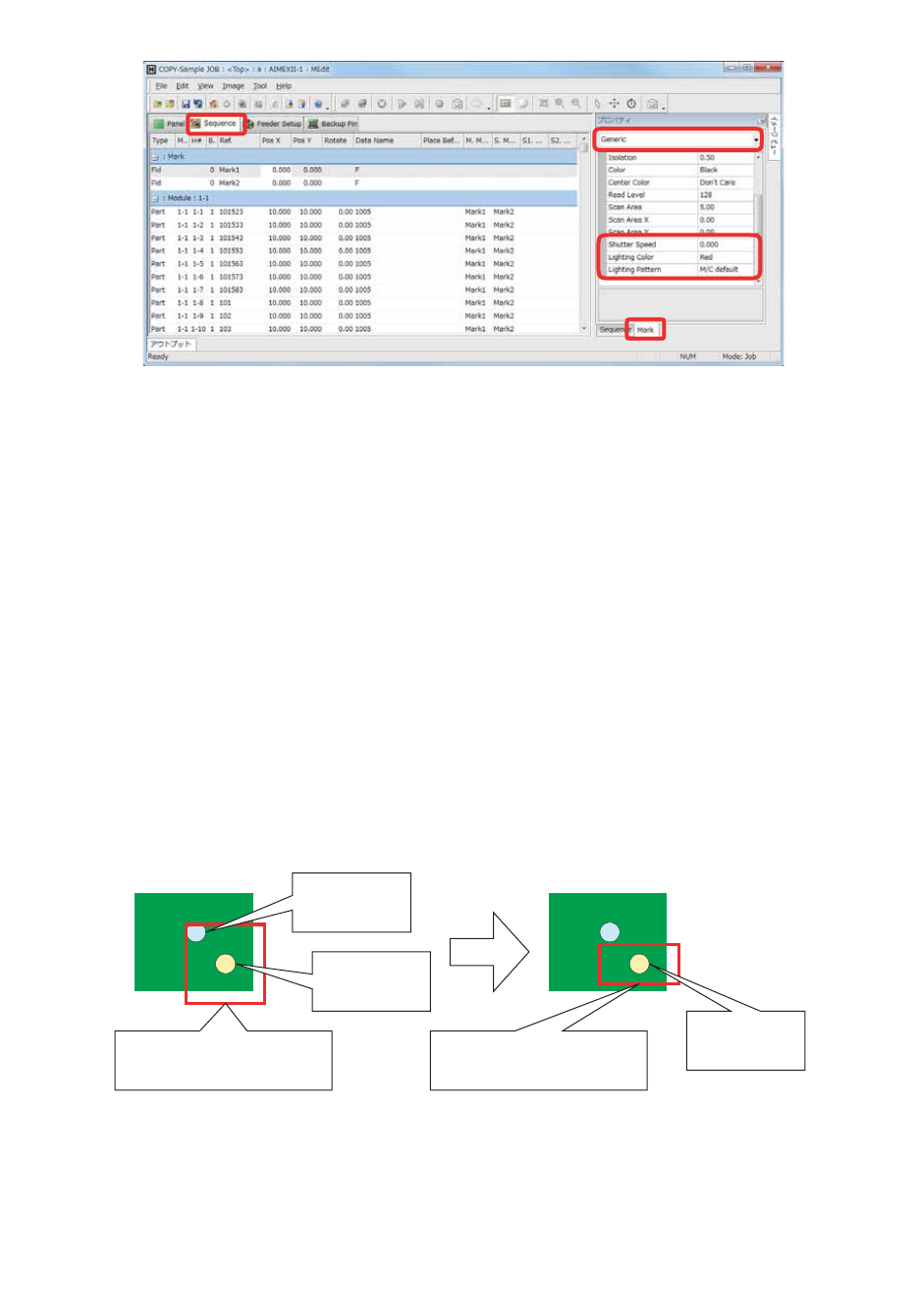

3. 单击 MEdit 右下面 Mark，进行以下设定。
防止误识别的读取条件设定
说明防止 F 定位点误识别的设定。
设定扫描区域
通过避开在扫描区域内设定相似的定位点，可以防止误识别。
Job 的设定方法
请在 Nexim 或 MEdit 设定以下的 Job 项目。
设定 Nexim
1. 在 [ 定位点数据 ] 画面上单击 [ 基准 ] 图标后，双击作为对象的基准定位点数据。显示 [ 定位点编辑器 ]。
2. 选择 [ 定位点编辑器 ] 的 [ 基本设定步骤 ]-[ 基本设定 ] 后，在 [ 属性 ] 区域上设定以下项目。
请在 Property 的列表中选择 [Generic] 或机器类型
-[Shutter Speed]： 设定 Shutter Speed。
默认值是 0。
-[Lighting Color]： 设定光源颜色。
默认值是红色。
-[Lighting Pattern]： 设定 Lighting Pattern。
默认值是 M/C default。
30PRG-0171E
35*6
ᠿᦣऎඳ˄ℷᮍᔶ˅
㉏Ԑᅮԡ⚍
)
ᅮԡ⚍
)
ᅮԡ⚍
ᠿᦣऎඳ˄䭓ᮍᔶ˅
2. Job 编制器 PRG-NXTSN-006S0
68 NXT 系列 编程手册 Nexim 编
备注
X,Y 中任何一个指定为 [0] 时，使用以前的 [Scan Area] 值。

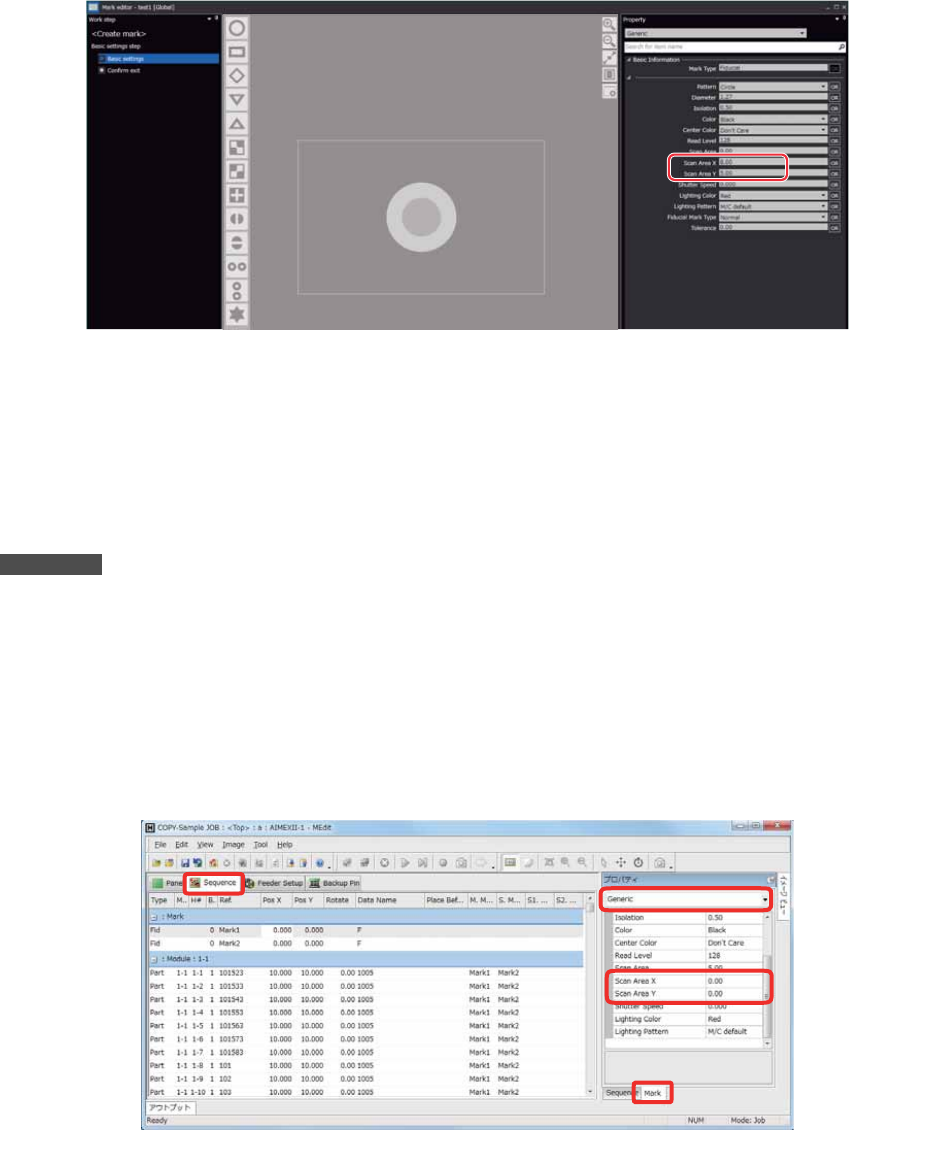

设定 MEdit
1. 在MEdit打开Job。
2. 单击顺序选择 Mark 顺序。
3. 单击 MEdit 右下面 Mark，进行以下设定。
-[Scan Area X]： 设定扫描区域的 X 方向的 Size。
默认值是 0。
-[Scan Area Y]： 设定扫描区域的 Y 方向的 Size。
默认值是 0。
请在 Property 的列表中选择 [Generic] 或机器类型
-[Scan Area X]： 设定扫描区域的 X 方向的 Size。
默认值是 0。
01PRG-0427E
30PRG-0172E
