4. 传输 PRG-NXTSN-006S0 260 NXT 系列 编程手册 Nexim 编
PRG-NXTSN-006S0 4. 传输
NXT 系列 编程手册 Nexim 编
259
4.2 工单传输
事先将计划工单以生产线单位进行传输。计划安排时，在 Nexim Smart Operation 的 [ 时间表 ]-[ 时间表
追加 ] 内登录时间表。

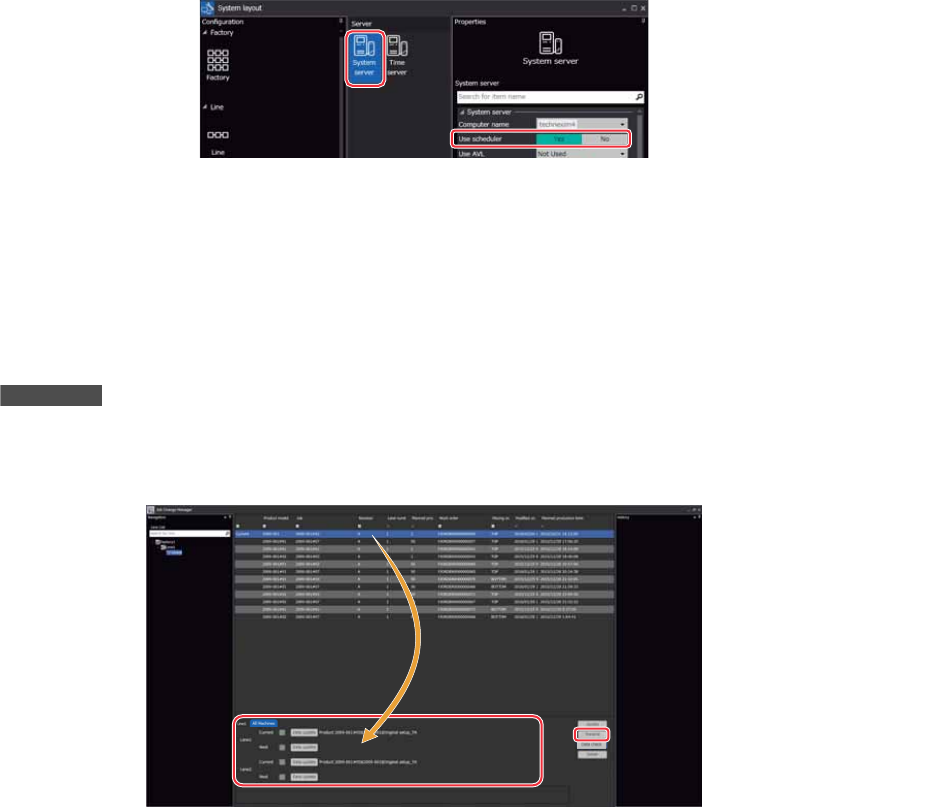

进行传输之前，请在 Nexim Smart Operation 的 [ 设定 ]-[ 系统布局 ] 上，将 [ 服务器管理 ]-[System
Server] 的 [ 使用 Scheduler] 设定为 “Yes”。
操作步骤
1. 在 Nexim Smart Operation 上选择 [ 运用 ]-[ 工单传输 ]。显示 [Job 切换管理 ] 画面。
2. 在 [ 生产线列表 ] 上选择进行传输的工厂以及生产线。显示生产线的产品模型列表。
3. 从列表上选择进行传输的工单后，将其拖放到机器区域。
备注
[Data Update] 有効时，在传输之前进行优化。
4. 单击 [ 传输 ]。模型被传输到所选择的模组。
01PRG-0517E
01PRG-0518E
4. 传输 PRG-NXTSN-006S0
260 NXT 系列 编程手册 Nexim 编
PRG-NXTSN-006S0 5. 其他的应用
NXT 系列 编程手册 Nexim 编
261
5. 其他的应用
5.1 MEdit
如果电路板在机器内时，则无法使用 Nexim 编辑 Job，并且传时给前台。但是，可以使用 MEdit 编辑机
器内的 Job。使用 MEdit 能够编辑的数据仅限于在机器内存在电路板的情况下，并且编辑后也不会影响今
后生产的项目。
MEdit 可以使用跳过功能或 Job 测试功能等特殊功能。
并且从 MEdit 启动 VPDplus，可以编辑元件影像数据和使用 Seek Template Editor 的定位数据。
（「5.1.6 创建非规则基准定位点」请参照）
本章对 MEdit 的基本功能进行说明。
请在事先阅读并理解机器 「安全指南」的内容后进行远程操作。另外，对于因远程操作造成的事故本公司
概不负责，敬请谅解。
警告
• 远程操作机器时可在机器周围没有操作员的情况下使机器动作。请勿将手和身体伸入可进行动作的机
器中。以远程操作使机器动作时，若手和身体和机器发生接触则可能导致重伤。需要在机器内进行作
业时请按下 [ 紧急停止 ] 按钮。
