PRG-NXTSN-006S0 3. 元件数据

NXT 系列编程手册 Nexim 编

233

Vision Type 80 正方形・圆处理（无角度测量）

在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。元件基准点是元件中心。

Vision Type 123 (128) 引脚元件处理① 【IC、接插件】

Vision Type 124 (129) 引脚元件处理（废止预定）

必须在元件数据中输入元件主体尺寸和 Element Information。由于使用前光，所以可能因为引脚外形和

光源状态而导致引脚显示方式的改变。在这种情况下，需要对引脚的位置，宽度和长度进行调整。Vision

Type 123，124 时，元件基准点是元件主体中心，Vision Type 128，129 时，元件基准点是元件中心。

Vision Type 140 (145) 锡球元件处理【倒装芯片】

必须在元件数据中输入元件主体尺寸和 Element Information。Vision Type 140 时，元件基准点是元件主

体中心。Vision Type 145 时，元件基准点是元件中心。由于使用前光，所以可能因为引脚外形和光源状态

而导致引脚显示方式的改变。在这种情况下，需要对引脚的位置，宽度和长度进行调整。由于元件主体颜

色和球形栅格显示方式的变化会导致无法检测某些元件

关于使用侧光时或者进行元件方向检查时的条件指定，请参照 VPDPlus 的帮助。

NXTPRG024S

NXTPRG025Sa

NXTPRG026S

3. 元件数据 PRG-NXTSN-006S0

234 NXT 系列编程手册 Nexim 编

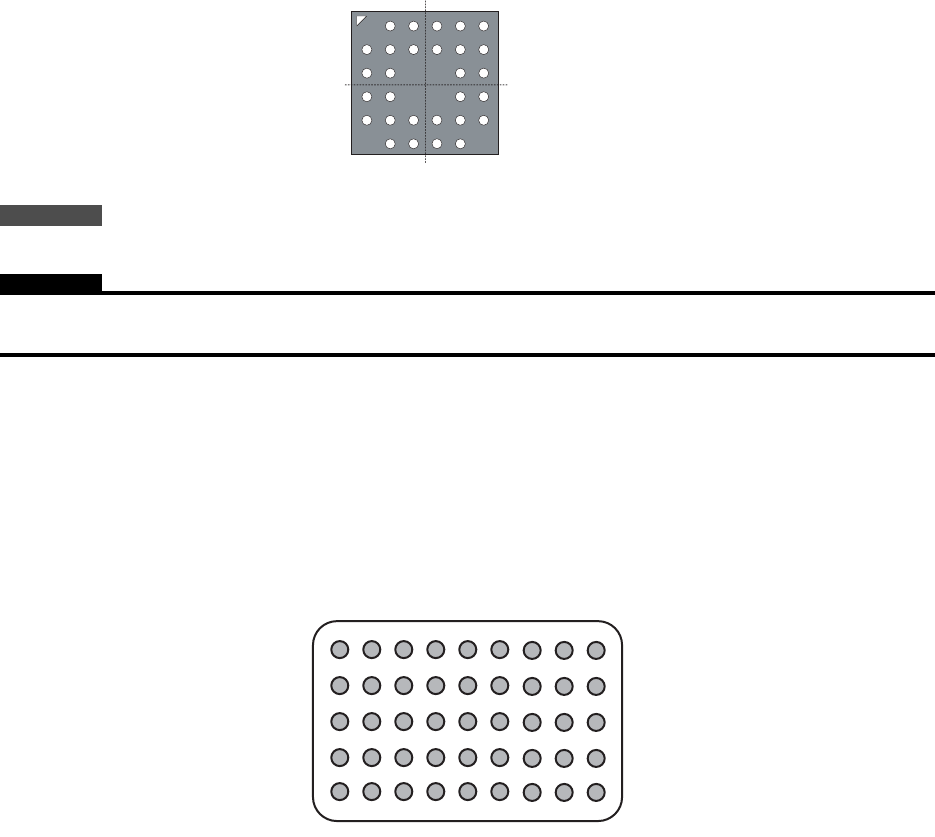

Vision Type 142 (147) 通用锡球元件处理

进行带锡球元件的影像处理，无论其锡球如何排列。必须输入元件主体尺寸和 Element Information。

Vision Type 142 时，元件基准点是元件主体中心，Vision Type 147 时，元件基准点是元件中心。

锡球需要满足以下条件：

• 元件上必须有两个或两个以上锡球。

• 锡球间距必须大于或等于锡球直径的两倍。但是对于只有两个锡球的元件来说，其间距在所有方向

上必须大于或等于平均主体尺寸的六分之一。

备注

相比 Vision Type230(235)/233(238)，可以通过高精度发现不良锡球。

注意

仅通过影像处理并不能检测出所有的锡球缺少。

要正确检测锡球缺少时，请使用 3D 共面性检测器。

关于使用侧光时或者进行元件方向检查时的条件指定，请参照 VPDPlus 的帮助。

Vision Type 143 (148) CCGA 元件处理

需要输入 CCGA （陶瓷网格阵列）元件的主体尺寸和 Element Information。由于使用前光，所以可能因

为引脚外形和光源状态而导致球形栅格的影像出现波动。在这种情况下，需要对引脚的位置，宽度和长度

进行调整。 Vision Type 143 时，元件基准点是元件主体中心，Vision Type 148 时，元件基准点是元件中

心。

Vision Type 144 (149) LGA 元件处理

请在元件数据中输入 LGA （平面网格阵列）元件的主体尺寸和 Element Information。Vision Type 144

时，元件基准点是元件主体中心，Vision Type 149 时，元件基准点是元件中心。

NXTPRG047

CCGA

NXTPRG044

PRG-NXTSN-006S0 3. 元件数据

NXT 系列编程手册 Nexim 编

235

Vision Type 151 (156) 引脚元件处理（机械夹头用）

必须在元件数据中输入元件主体尺寸和 Element Information。另外，对于不同宽度和长度的引脚，定义

不同的要素。Vision Type 151 时，元件基准点是主体中心，Vision Type 156 时，元件基准点是元件中

心。

Vision Type 152 (157) 引脚元件处理② 【IC、接插件】

必须在元件数据中输入元件主体尺寸和 Element Information。另外，对于不同宽度和长度的引脚，定义

不同的要素。Vision Type 152 时，元件基准点是元件主体中心，Vision Type 157 时，元件基准点是元件

中心。
