PRG-NXTSN-006S0 2. Job 编制器 NXT 系列 编程手册 Nexim 编 55 6. 料盘箱 B 设定为料盘箱 A 的次料站。与料盘箱 A 同样的 Slot 设定同样的元件号码。 01PRG-0485E 01PRG-0486E
2. Job 编制器 PRG-NXTSN-006S0
54 NXT 系列 编程手册 Nexim 编
先在料盘箱 A 生产，料尽时在料盘箱 B 生产
2 个料盘箱安装同样的元件，料尽时移动料盘箱进行生产。可以对生产中发生料尽的料盘箱进行补料。
Job 的设定
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 在生产线图上选择搭载了料盘单元 -LT、LT2、LTC 的模组。
3. 进行优化。（优化的详细内容参照 「2.7 优化」。）生产所需的料槽被配置到生产料盘箱。
4. 在 [ 单元 ] 上单击 [Part Supply Unit] 图标后，进行侧的选择。
5. 确认必要元件已经被配置到料盘箱 A。同时确认料盘箱 B 没有配置任何元件。
- [Shuttle Speed]： 4 （默认值）
料盘单元 -LT、LTC 的设定范围为 1 ～ 5、LT2 的设定范围为 1 ～ 6。
1 为最慢，数值越大速度越快。
- [Magazine Speed]： Standard （默认值）
设定范围是 [Standard]，[Mid]，[Low]3 个等级。请设定为可以稳定供料的
速度。
01PRG-0482E
BA
01SYS-0328Sb
ݳԦ$֯⭘ѝ
1
A
C
A'
C'
E
E'
B
D
B'
D'
F
F'
C
A'
C'
E
E'
B
D
B'
D'
F
F'
ݳԦ$ሶᯉቭ
2
⏝别的Magazine生产
3
0DJD]LQH$
0DJD]LQH%
0DJD]LQH$%ྛᏳྠ样的产品ࠋ⏕产时从任意Magazine供应元件ࠋ
⏕产中发生料尽时，切换Magazine继续生产ࠋ
这时发生料尽的Magazine进行补料ࠋ
C
A'
C'
E
E'
D
B'
D'
F
F'
A
PRG-NXTSN-006S0 2. Job 编制器
NXT 系列 编程手册 Nexim 编
55

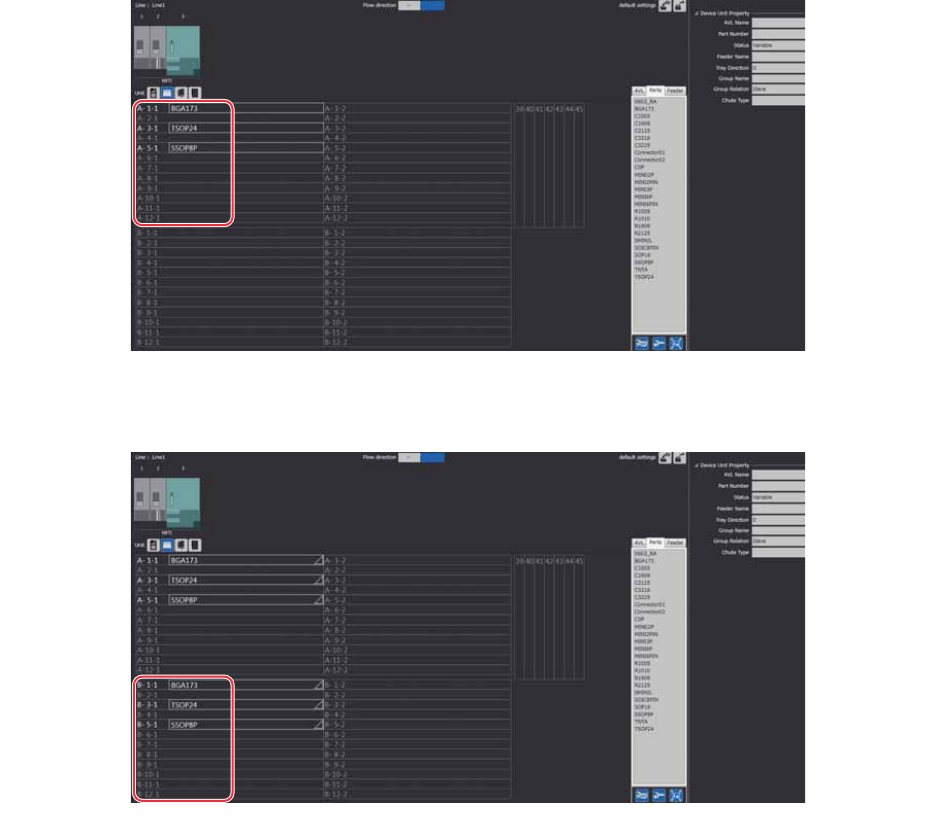

6. 料盘箱 B 设定为料盘箱 A 的次料站。与料盘箱 A 同样的 Slot 设定同样的元件号码。
01PRG-0485E
01PRG-0486E
2. Job 编制器 PRG-NXTSN-006S0
56 NXT 系列 编程手册 Nexim 编

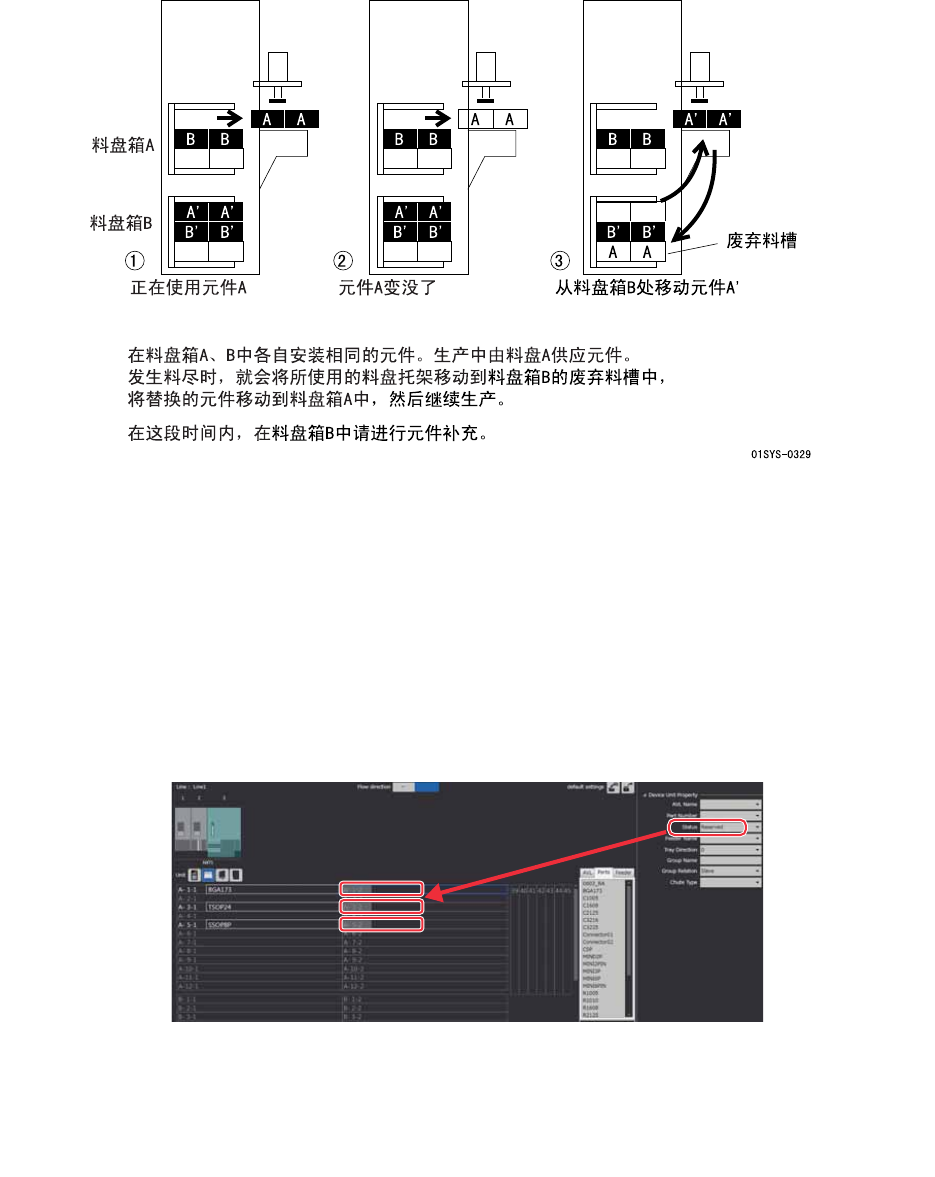

料尽时从补料用的料盘箱补料
2 个料盘箱安装同样的元件，一个料盘箱使用于生产，另一个料盘箱使用于补料。发生料尽时，通过补料
用的料盘箱自动进行补料。
Job 的设定
1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。
2. 在生产线图上选择搭载了料盘单元 -LT、LT2、LTC 的模组。
3. 在 [ 单元 ] 上单击 [Part Supply Unit] 图标后，进行侧的选择。
4. 在生产中使用的料盘箱子料槽的 [Status] 栏内设定 “Reserved”。
5. 进行优化。（优化的详细内容参照 「2.7 优化」。）生产所需的料槽被配置到生产料盘箱。
6. 对作为生产料盘箱使用的料盘箱设定所有的初始料站。
7. 对子料槽设定次供料器。此时子料槽的 [Status] 栏自动变更为 [Variable]。
8. 对补料用的料盘箱设定次供料器。补料用料盘箱请设定与生产用料盘箱相同的料槽和元件号码。
01PRG-0487E
