PRG-NXTSN-006S0 2. Job 编制器 NXT 系列编程手册 Nexim 编 61 2.5.9 使用料盘单元 -M 时料盘单元 -M 是料盘元件的供应装置。搭载到料站托架上使用。以下说明料盘单元 -M 的搭载类型和使用料盘单元 -M 时 Job 的设定方法。搭载类型以下表示料盘单元 -M 的搭载类型。注意搭载 2 台料盘单元 -M 时，将拆除废料箱。请务必搭载 NG 元件排出轨道 M。 Job 的设定 1.…

2. Job 编制器 PRG-NXTSN-006S0

60 NXT 系列编程手册 Nexim 编

生产时的动作概要

根据 Job 指定的叠放元件数，从同一个料格内连续进行吸取，并在进行了指定数量的吸取动作后，将吸取

位置移动到下一个料格。

注意

叠放的元件数超过了 Job 上指定的叠放元件数时，吸取时可能损坏吸嘴或元件。

Job 的设定

1. 请在 [ 元件数据 ] 画面上单击 [ 封装 ] 图标后，双击对象封装数据。显示 [ 封装编辑器 ]。

2. 请在[封装编辑器]上选择[基本设定步骤]-[基本设定]后，在[属性]区域的[Part Stack Quantity]内，设

定 1 个料格内的叠放元件的个数（叠放元件数）。

注意

对于考虑了叠放元件数的总元件高度存在以下限制。

• （元件高度 [mm] ＋ PIN 高度 [mm]）× （叠放元件数－ 1） ≦ 2.5[mm]

不满足以上条件时，Job 传送时的数据检查出现错误。

限制事项

不能对应优化。

实行优化后，叠放元件可能被分配给规格外的模组构成。此时，请根据规格手动将叠放元件重新放置在模

组构成的供料器设置中。之后，使用 “ 固定现有供料器 ” 方式重新实行优化。

01PRG-0581S

൞ੂжѠᯏṲ޻੮਌  ѠݹԬ੄

〱ࣞࡦсжѠᯏṲ

ׁε൞  ѠᯏṲ޻ᆿ㻻  ѠݹԬᰬ

⅗

01PRG-0582E

PRG-NXTSN-006S0 2. Job 编制器

NXT 系列编程手册 Nexim 编

2.5.9 使用料盘单元 -M 时

料盘单元 -M 是料盘元件的供应装置。搭载到料站托架上使用。以下说明料盘单元 -M 的搭载类型和使用

料盘单元 -M 时 Job 的设定方法。

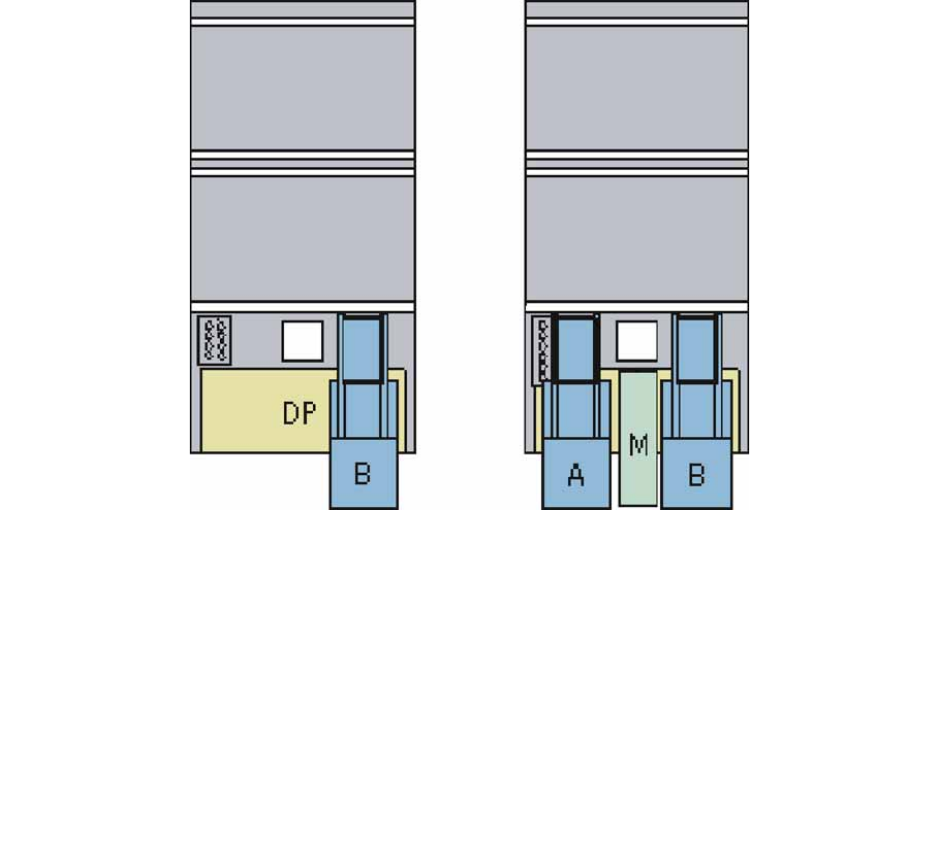

搭载类型

以下表示料盘单元 -M 的搭载类型。

注意

搭载 2 台料盘单元 -M 时，将拆除废料箱。请务必搭载 NG 元件排出轨道 M。

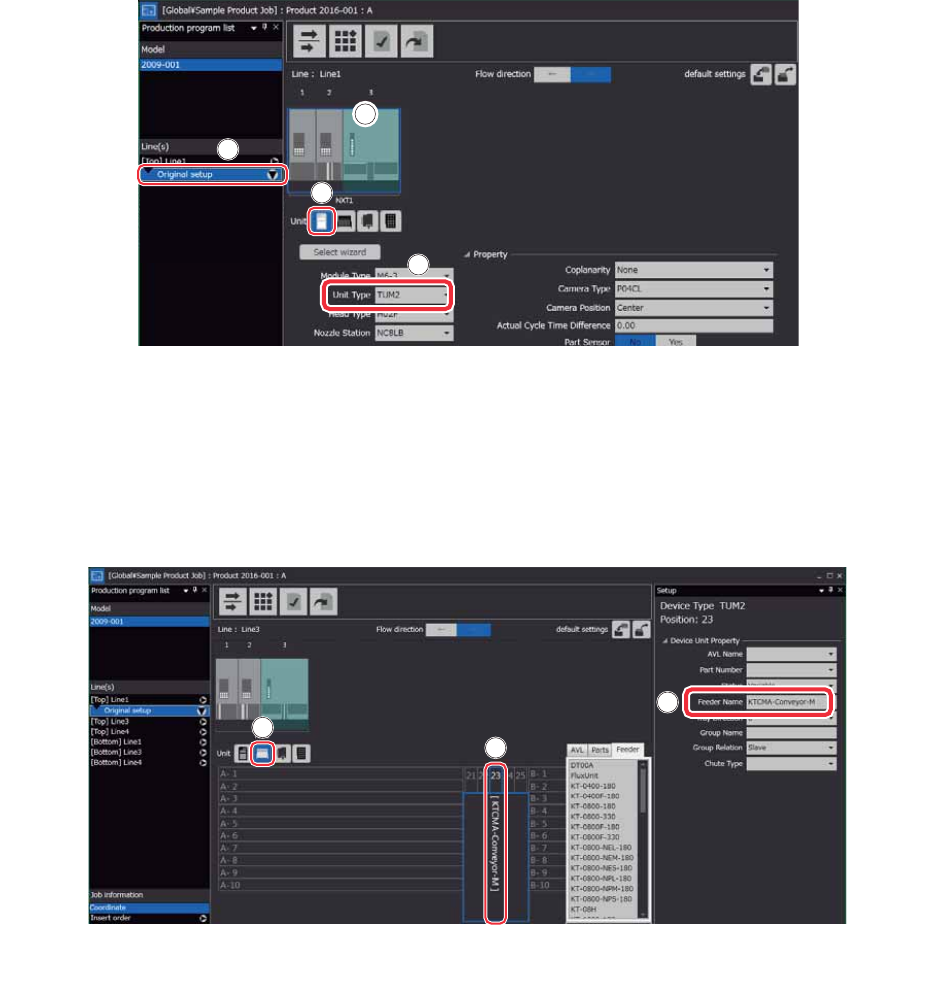

Job 的设定

1. 在显示在 [ 生产程序列表 ] 画面的 [ 对象生产线 ] 上选择生产线。

2. 在生产线图上选择搭载了料盘单元 -M 的模组。

3. 在 [ 单元 ] 上单击 [Module] 图标。

4. 在 [Unit Type] 上设定料盘单元 -M 的构成。料盘单元 -M 为 1 台时设定为 “TUM”，为 2 台时设定为

“TUM2”。

01PRG-0308

2. Job 编制器 PRG-NXTSN-006S0

62 NXT 系列编程手册 Nexim 编

5. 使用 2 台料盘单元 -M 时（步骤 4. 中设定了 “TUM2” 时），将 NG 元件排出轨道 M 设定到料槽 23。

a. 在 [ 单元 ] 上 [Part Supply Unit] 图标。

b. 选择料槽 No.23。

c. 在 [Setup] 区域的 [Device Unit Property]-[Feeder Name] 内设定 “KTCMA-Conveyor-M”。

6. 对于所有的料盘元件，设定料盘单元的穿梭速度和料盘箱速度。

a. 在 [ 元件数据 ] 画面上单击 [ 外形 ] 图标，选择料盘元件后进行双击。显示 [ 外形编辑器 ]。

b. 在 [ 外形编辑器 ] 上单击 [ 动作设定步骤 ]-[ 选项 ] 的 [ 详细设定 ] 图标后，设定 [ 属性 ] 区域的

[MTU] 内的以下项目。

01PRG-0480E

01PRG-0481E
