4. MDW PRG-XPF-1.0S
96 XPF 编程手册

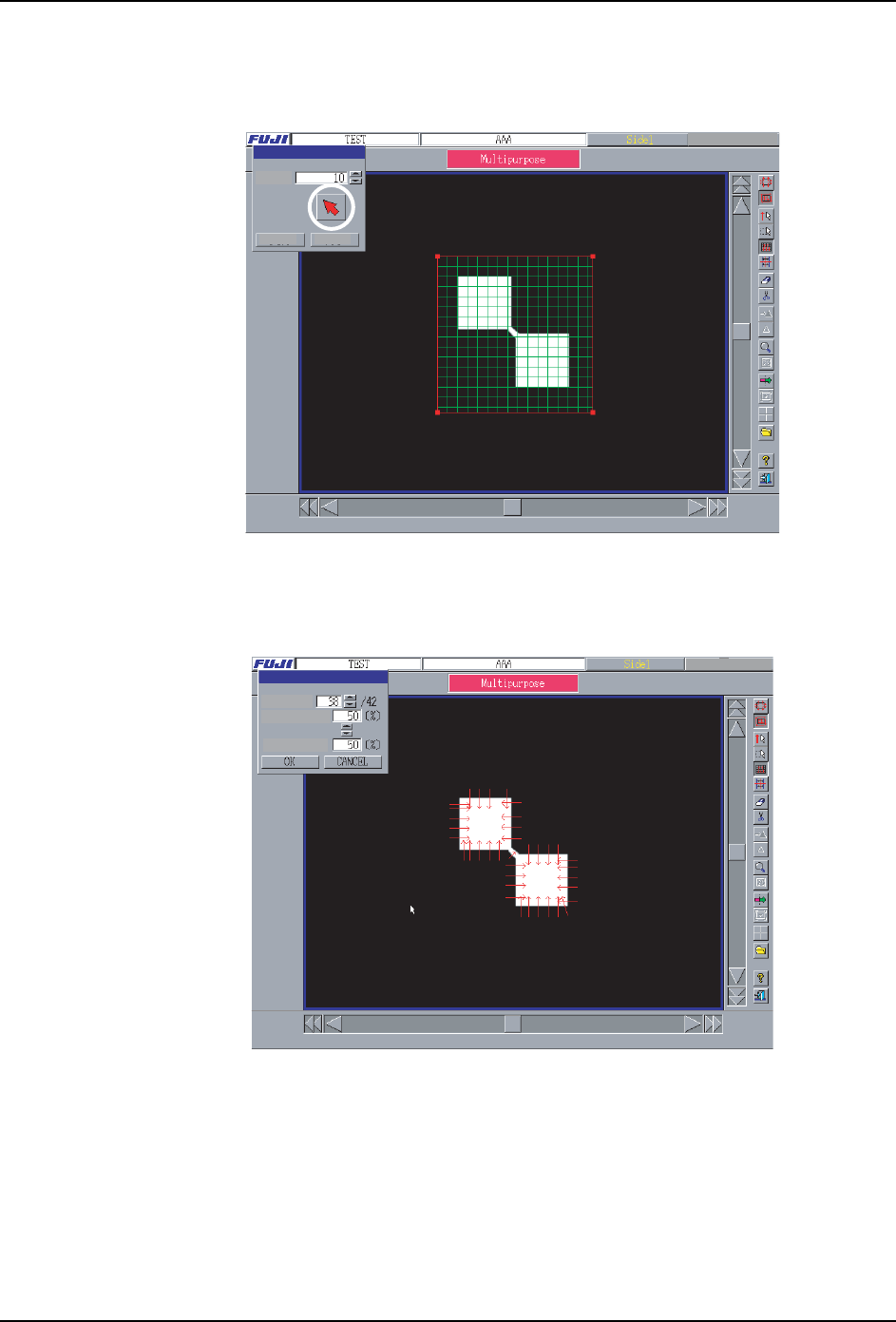

18.指定生成查找线的范围，按下 [ 执行 ] 按键。
为了指定范围按下图示的按键 , 请尽量框住定位点在对角线上拖动。生成的间距框 （绿
色的格子）显示如下。
备注 )生成的格子在格子内检测出明暗的轮廓后，生成相对于一个格子的查找线。间距的间
隔在 [ 范围设定 ] 对话框中的 [ 间距 ] 上可以变更。
19.显示出 [ 详细设定 ] 对话框，变更生成的查找线的根数。
注意 )不能增加生成的根数。
生成根数 : 根据在 [ 对比度 ]、[ 直线性 ] 上所设定的比例，留下
对比度、直进性高的顺序的查找线，一边取得整体的
平衡，一边缩减根数。
对比度 : 对比度的比例增加后，被更强的轮廓线所拉住的查找
线优先。
直进性 : 直进性的比例增加后，画得更加直线的查找线优先。
08PRG-0113E
History
Area Setting
Pitch
Executed
Close
08PRG-0114E
History
Details Setting
Number
Contrast
Linearity
PRG-XPF-1.0S 4. MDW
XPF 编程手册 97
20.按下 [OK] 按键，查找线消减到指定的根数。
21.用手动增加查找线或者消去。
关于代表性的元件的查找线的生成法，请参考「MS 影像处理说明书」的第 2 部「模板编
辑」。
22.选择以下的按键后，进行轮廓位置的补正。
使轮廓处于查找线中心进行补正。此时，在查找线上没有 Find 指定时，几根查找线自动
地进行 Find 指定。
23.选择以下的按键后，进行影像位置的补正。
显示出确认对话框，选择[是]的时候，影像中心位置和角度被补正。
24.选择以下的按键后，结束模板编辑。
25.显示出是否可以结束编辑的确认对话框，请按下 [ 结束 ] 按键。
08PRG-0118E
Wizard
Edit is complete.
Close CancelCancel & Close
4. MDW PRG-XPF-1.0S
98 XPF 编程手册
26.设定读取区域，按下 [ 下一步 ] 按键。
备注 )请在读取区域中，输入比定位点尺寸大的数值。
27.按下 [ 结束 ] 按键，结束模板的编辑。
返回 [ 图形编辑器 ] 画面。之后进行作成的模板的试验，请确认能否识别定位点。
08PRG-0119E
History
Set the scan area.
< Back Next > Cancel
Scan Area
08PRG-0120E
History
Exit the wizard.
< Back Close Cancel
Edit completion confirmation
