·此时的 [ 精度测定结果 ] 对话框显示的项目如下所示。
t. [ 影像处理停止 ] 按键
影像处理、中断精度测定的处理。( 影像处理时，只有在精度测定中才有效 )
u. [返回]按键
结束图形编辑器，返回 [ 定位点编辑 ] 画面。
5. 图形编辑器编辑子电路板跳过定位点

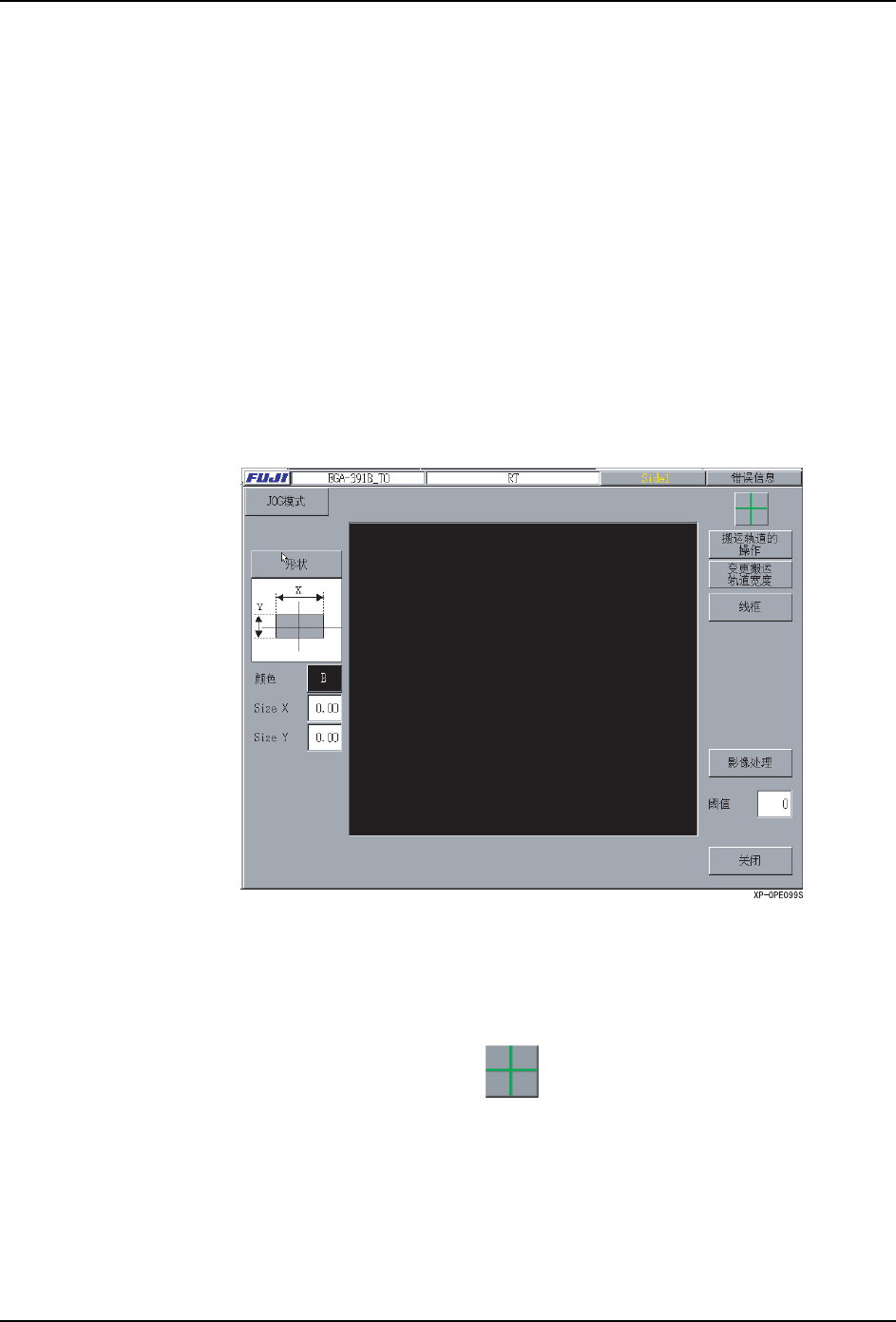

按下子电路板跳过定位点的编辑区域的 [ 图形编辑器 ] 按键，显示出如下画面。
在这个画面上，使用创建或者编辑的模板，也可以进行实际上定位点是否能识别的测试。
在这个画面上，请使用以下的按键及文本框进行创建或者编辑。
a. [JOG 模式 ] 按键
关于详细内容，请参考 「图形编辑器编辑的基准定位点」的 [JOG 模式 ] 按键
b. 相机影像中心线的显示 / 非显
按下这个按键后，可以切换相机影像中心线的显示 / 非显示。
c. [颜色]按键
选择定位点的颜色。( 以定位点形状 「Multipurpose」选择时无效 )
XY 移动 : 显示使定位点移动的时候 XY 的平均值、最大
值、最小数值、3 σ的数值
旋转 : 显示使定位点旋转时的平均值、最大值、最小
数值、3 σ的数值。
W: White
B: Black
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 235
d. [Size X] 文本框 ( 输入范围 :1.00 ～ 9.00 mm)
输入 Size X 的尺寸。
e. [Size Y] 文本框 ( 输入范围 :1.00 ～ 6.75 mm)
输入 Size Y 的尺寸。
f. [ 读取区域 ] 文本框 ( 输入范围 :0.00 ～ 12.50 mm)
相机输入检索定位点的区域。
g. [ 搬运轨道操作 ] 按键
显示 [ 搬运轨道操作 ] 画面。取入电路板的时候使用。
h. [ 变更搬运轨道宽度 ] 按键
显示 [ 变更搬运轨道宽度 ] 画面。
i. [线框]按键
画面显示线框。
j. [ 影像处理 ] 按键
使用创建的模板，进行是否能识别相机影像定位点的测试。
[ 按下 [ 影像处理 ] 按键，执行影像处理，显示出如下画面。
35*6
҂ᑺ
䏇䖛
6. 编辑程序 PRG-XPF-1.0S
236 XPF 编程手册
k. [阈值]文本框
设定判断黑白基准的阈值。
( 变更这个数值的话，固有值 「_BoardSkipMarkBrightnessLevel」也被变更 )
l. [返回]按键
结束图形编辑器，返回 [ 定位点编辑 ] 画面。
6.2.5 元件编辑
功能说明
设定元件及包装的信息。
表示步骤
从[编辑器]画面选择[元件]。
