PRG-XPF-1.0S 5. PDW
XPF 编程手册 157
5.2.7 用 Vision Type124 编辑
Vision Type124 可以进行 J 引脚元件的要素的设定、生成。
必须有 2 个以上的要素的元件。
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
显示画面被扩大时，将画面返回到初始倍率。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
5. PDW PRG-XPF-1.0S
158 XPF 编程手册
说明关于用 Vision Type 120 模板编辑生成要素的操作。
生成要素的方法，如下所示。
·用全自动输入模式输入要素
自动识别引脚的方向生成要素。
·用自动输入模式输入要素
指定引脚的方向生成要素。
·复制要素
指定引脚的方向生成要素。
·手动输入要素
使用要素摇柄手动生成要素。
设定要素，结束模板编辑的时候，请参考下面的项目。
·结束模板编辑
用全自动输入模式输入要素
自动识别元件主体的引脚方向、生成要素。只有元件主体的各侧面 ( 各边 ) 存在 1 个要素的
元件可以使用。
操作步骤
1. 按下以下按键。
2. 自动识别元件主体的引脚方向、生成要素。只有元件主体的各侧面 ( 各边 ) 存在 1 个要
素的元件可以使用。
用自动输入模式输入要素
指定元件主体的引脚方向和引脚范围，生成要素。
操作步骤
1. 按下以下按键。
2. 显示出 [Automatic Input] 对话框。
3. 从 [ 侧 No.] 选择输入的引脚方向。
进行数据检查，OK 时从编辑画面进入到下一个向导。
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 159

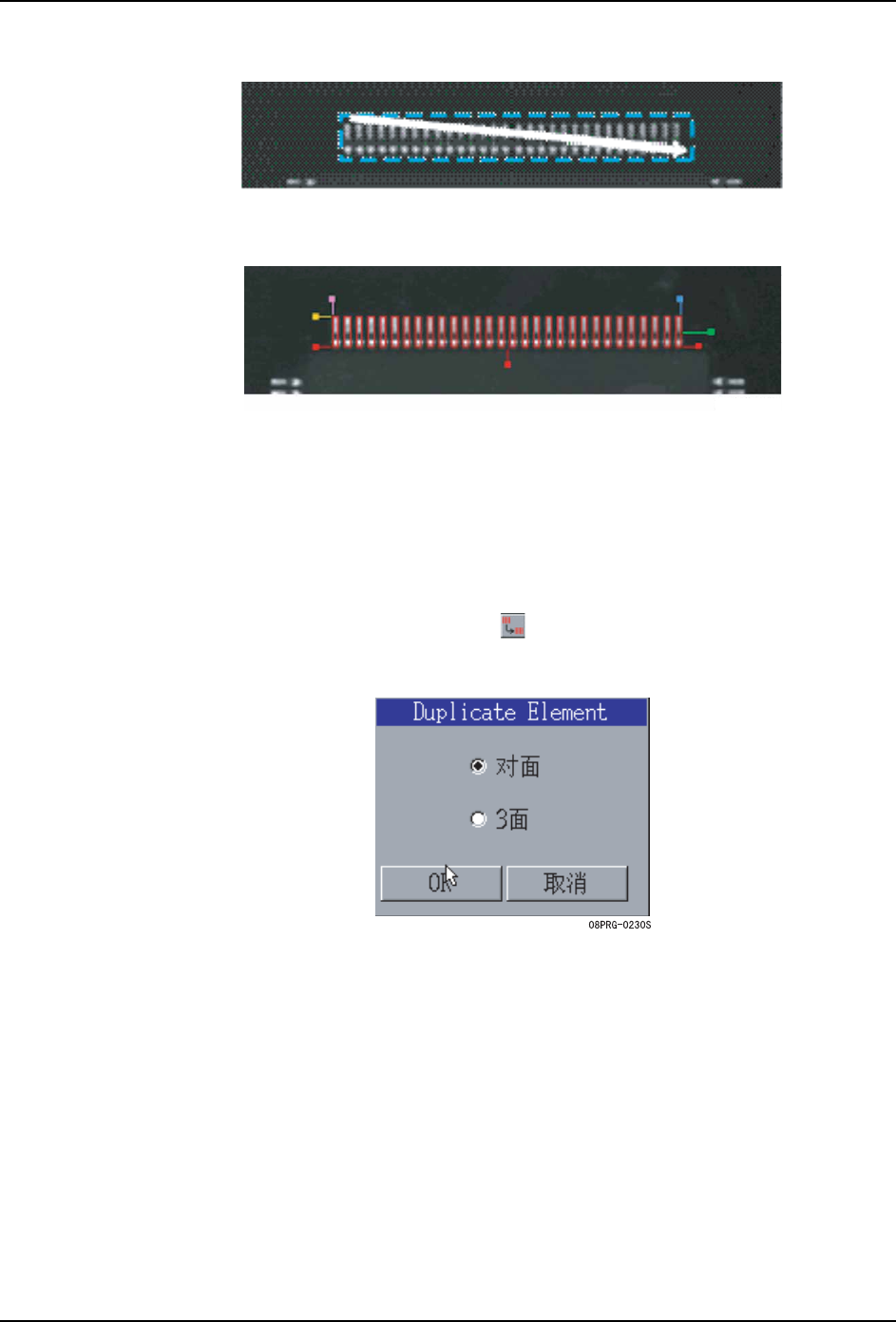

4. 在元件影像的引脚上用鼠标斜向拖动。
5. 在作成的矩形内用拖动识别引脚，自动生成要素。
复制要素
把作成的要素复制到其他边上的时候使用。
操作步骤
1. 选择复制的要素。
2. 按下以下按键。
3. 显示出 [Duplicate Element] 对话框。
08PRG-0228
08PRG-0229
