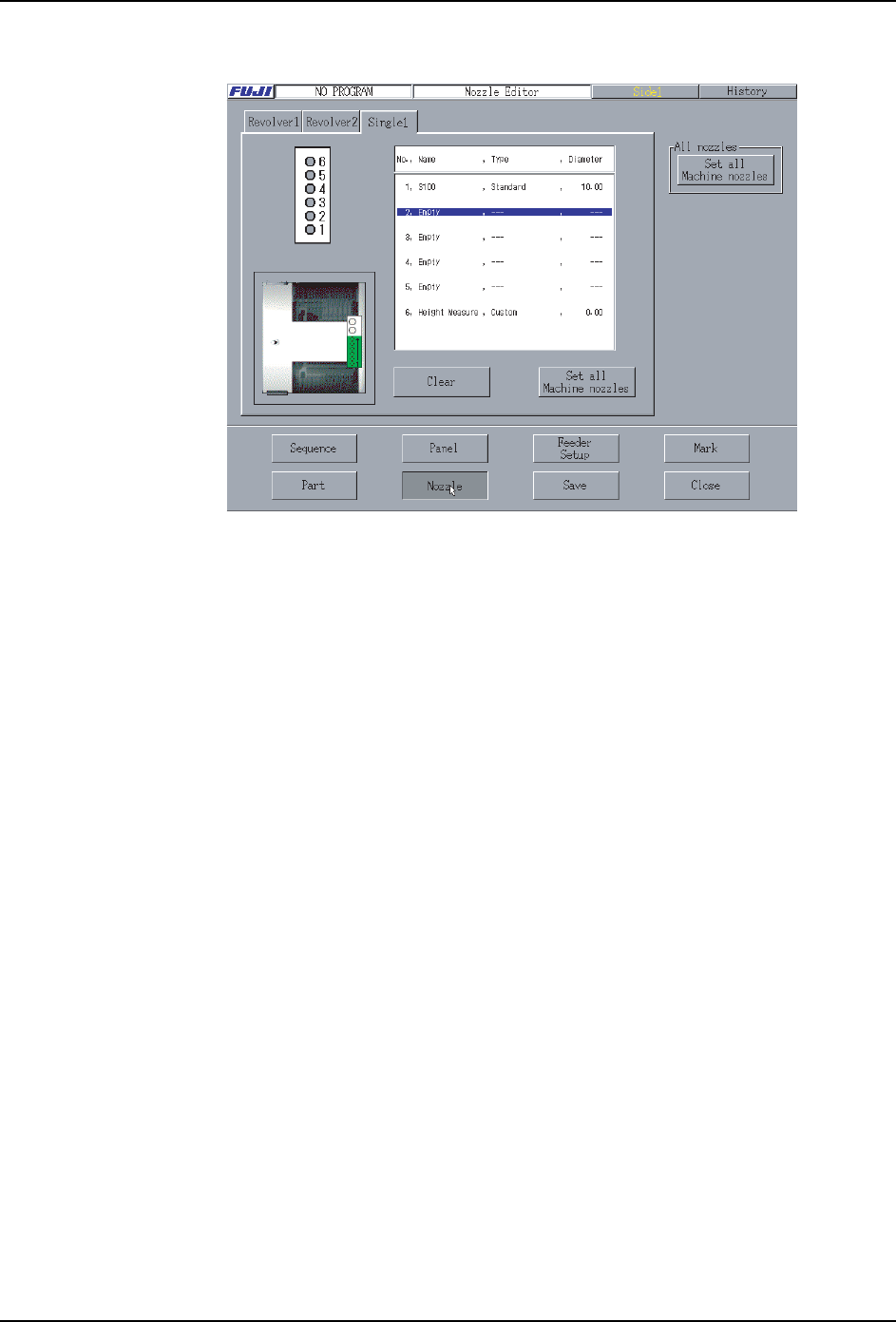

9. 选择测定料盘高度的吸嘴后，显示如下。
10.进入到下一步的操作。
08PRG-0079E
3. 创建生产程序例子 PRG-XPF-1.0S
76 XPF 编程手册
3.6 顺序的输入
说明电路板安装元件的位置及贴装顺序的输入步骤。
创建的电路板，从子电路板 1 子电路板 2 构成 , 不过，在这里只作为子电路板 1 上配置元件
的顺序而创建。因为子电路板 1 和子电路板 2，使用同样的印刷电路板，子电路板 2 顺序，
实行扩展器生成。( 参考 「扩展器的执行」)
3.6.1 操作步骤
1. 从 ［主画面］顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 顺序 ]，显示 [ 顺序编辑 ] 画面。

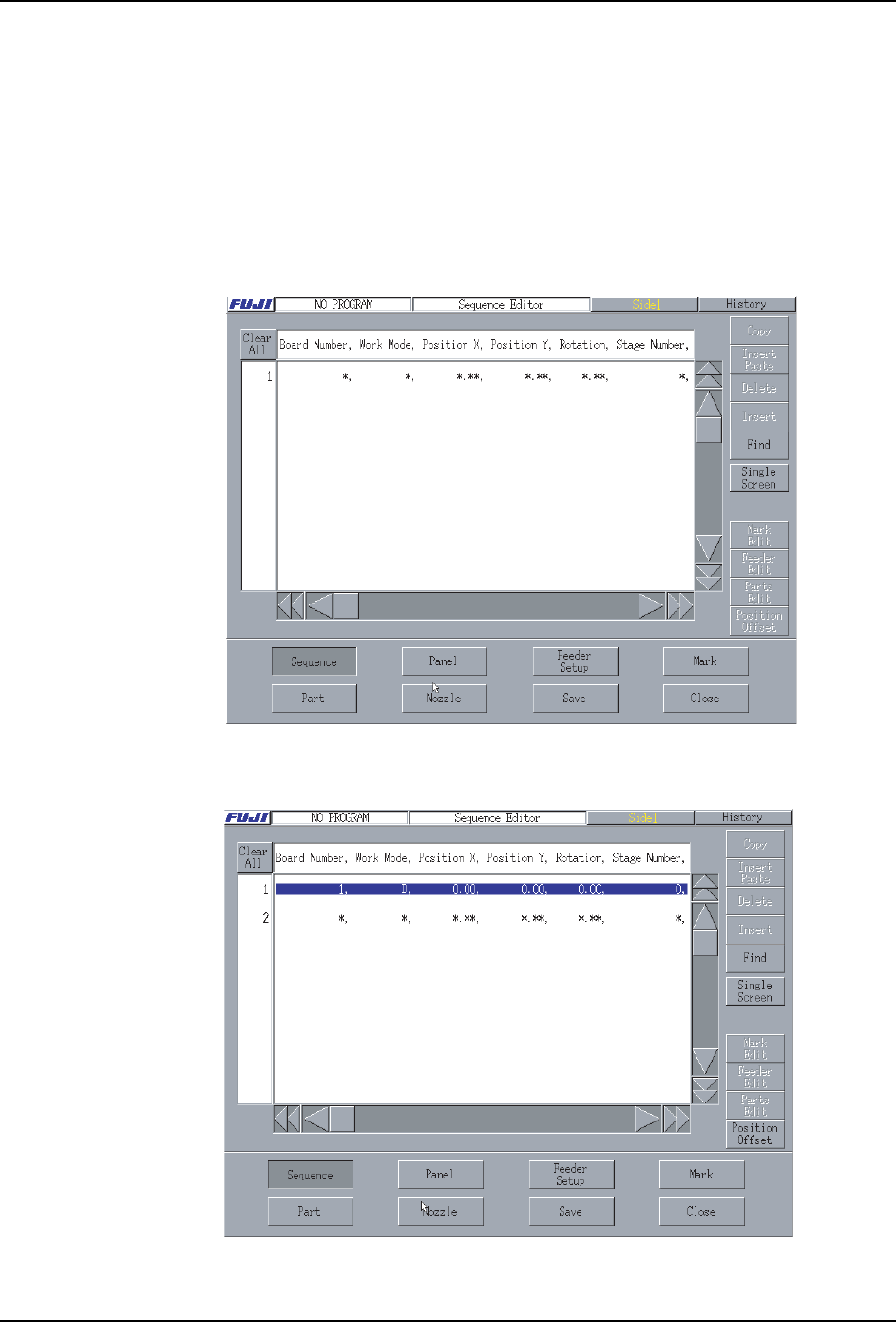

2. 选择画面左端的号码 「1」，请按下 [ 插入 ] 按键。如下插入行。
08PRG-0080E
08PRG-0081E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 77
3. 进行同样的操作，请再插入 1 行。
4. 设定 「F1」和 「F2」( 基准定位点 ) 的读入动作。
请在第 1 行和第 2 行设定下面的数值。
定位点名是在 「创建定位点数据」中指定创建的定位点名 「FM01」。
第 1 行 (F1 的设定 ):
第 2 行 (F2 的设定 ):
在定位点名中，指定用 「创建定位点数据」创建的定位点名 「FM01」。
Board: 1 ( 子电路板号码 )
Seq: F ( 顺序种类 )
X: 58.00 ( 定位点的 X 坐标 )
Y: 120.00 ( 定位点的 Y 坐标 )
Q: 0 ( 角度 )
MarkNum.: 1 ( 定位点号码 )
定位点名 : FM01
Board: 1 ( 子电路板号码 )
Seq: F ( 顺序种类 )
X: 55.00 ( 定位点的 X 坐标 )
Y: 6.00 ( 定位点的 Y 坐标 )
Q: 0 ( 角度 )
MarkNum.: 2 ( 定位点号码 )
定位点名 : FM01
