5. PDW PRG-XPF-1.0S 178 XPF 编程手册 6. 选择取入元件的影像时使用的相机，按下 [ 下一 步 ] 按键。请从 [Auto]、[SIDE1] 以及 [SIDE2] 中选择。 [Auto] 的时候， 使用接近供应元件的 SIDE 的相机。 默认值是 [Auto]。 7. 输入识别引脚的位置，按下 [ 下一步 ] 按键。 以百分率 (%) 输入识别引脚的位置。 如果设定机器追求的推荐数值 时， 请按下 [Auto…
PRG-XPF-1.0S 5. PDW
XPF 编程手册 177
4. 如果数据检查结束，显示出如下对话框。按下 [ 结束 ] 按键，进入到下一步。
5. 设定吸取元件的吸嘴信息，按下 [ 下一步 ] 按键。
从机器上安装的吸嘴自动地选择时，在 [Minimum Nozzle Diameter] 和 [Maximum Nozzle
Diameter] 中，请输入各自吸嘴的最小直径和最大直径。
另外，使用特定的吸嘴时，请按下 [ 参考 ] 按键后从一览表选择吸嘴。按下 [ 取得吸取
吸嘴 ] 按键，设定当前吸取的吸嘴。
35*6
35*6
䇋䆒ᅮఈֵᙃ
㦋ᕫপఈ
খ㗗
5. PDW PRG-XPF-1.0S
178 XPF 编程手册
6. 选择取入元件的影像时使用的相机，按下 [ 下一步 ] 按键。请从 [Auto]、[SIDE1] 以及
[SIDE2] 中选择。[Auto] 的时候，使用接近供应元件的 SIDE 的相机。默认值是 [Auto]。
7. 输入识别引脚的位置，按下 [ 下一步 ] 按键。
以百分率 (%) 输入识别引脚的位置。如果设定机器追求的推荐数值时，请按下 [Auto] 按
键。
在画面右下显示出从元件影像测定的引脚要素的亮度的虚拟的销，在设定的位置上放入
了绿色的查找线。
35*
6
ऩఈ
ᮟ䕀༈
PRG-XPF-1.0S 5. PDW
XPF 编程手册 179

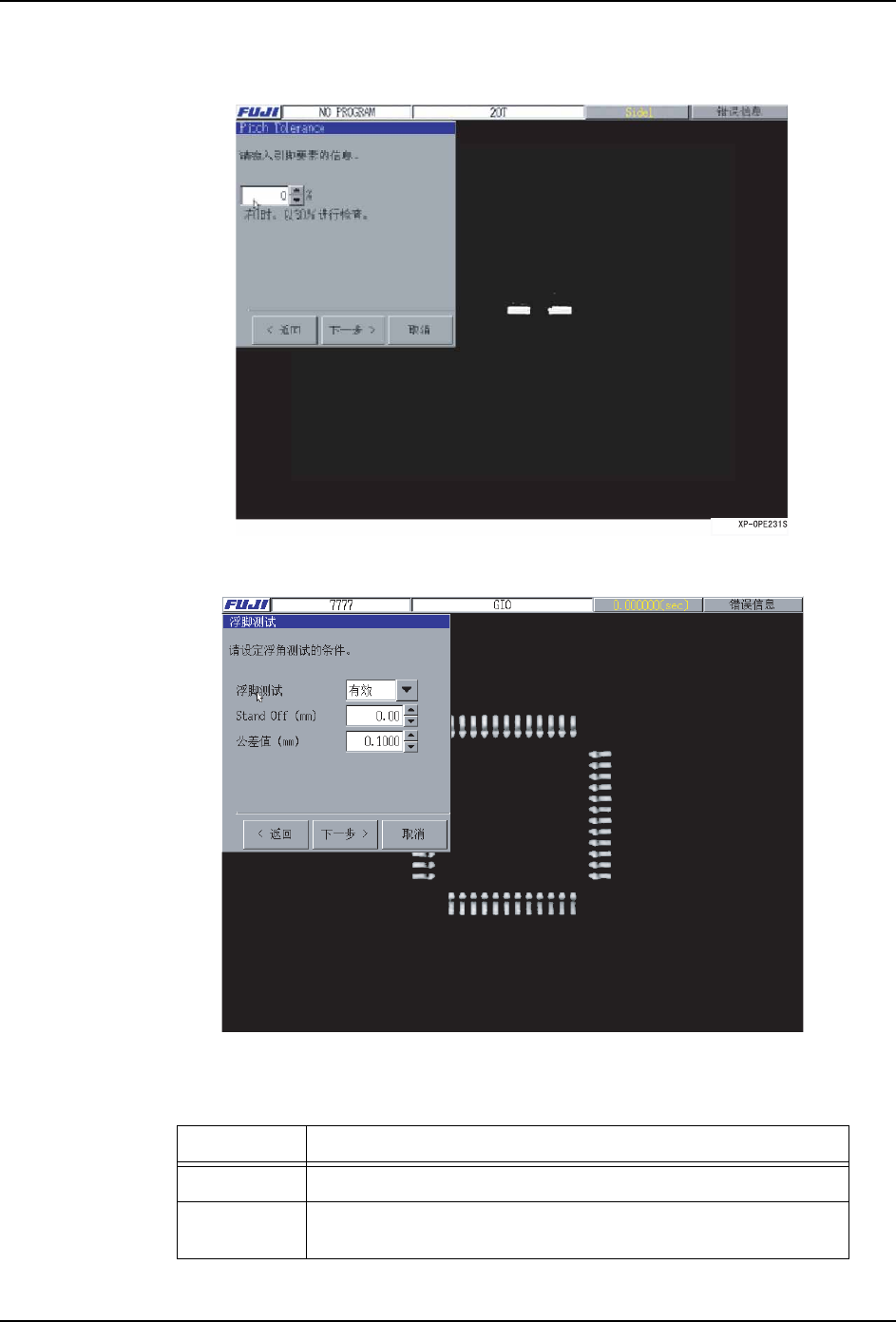

8. 设定引脚要素的间距公差数值，按下 [ 下一步 ] 按键。
间距公差值请以百分率 (%) 输入。在间距公差值中输入 「0」的话，作为 30％检查。
9. 进行引脚浮起检查的设定，按下 [ 下一步 ] 按键。
a. 把 [ 引脚浮起检查 ] 的数值 「有效」时，检查对引脚的垂直方向的弯曲功能就有效。
请输入下面的项目。
项目 输入内容
Stand Off 从电路板表面输入到元件主体底部的距离。
公差值 输入引脚的垂直方向的弯曲公差值。( 位于最上面的引脚和位
于最下面的引脚距离的公差值 )
35*6
