PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 59

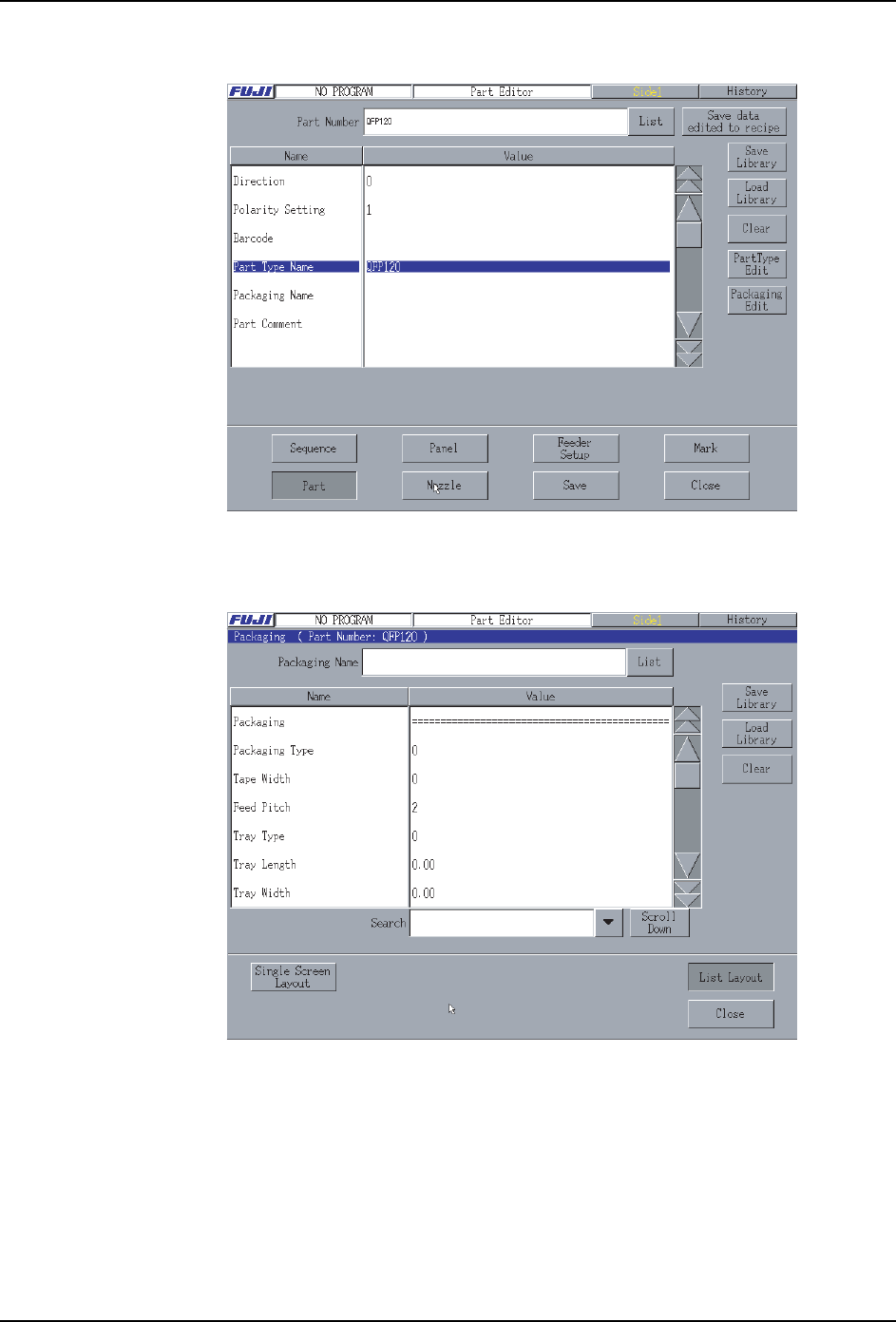

18.返回 [ 元件编辑 ] 画面。
19.为了输入 Packaging 信息，请按下 [Packaging 编辑 ] 按键。
显示出 [Packaging 编辑 ] 画面。
08PRG-0051E
08PRG-0052E
3. 创建生产程序例子 PRG-XPF-1.0S
60 XPF 编程手册

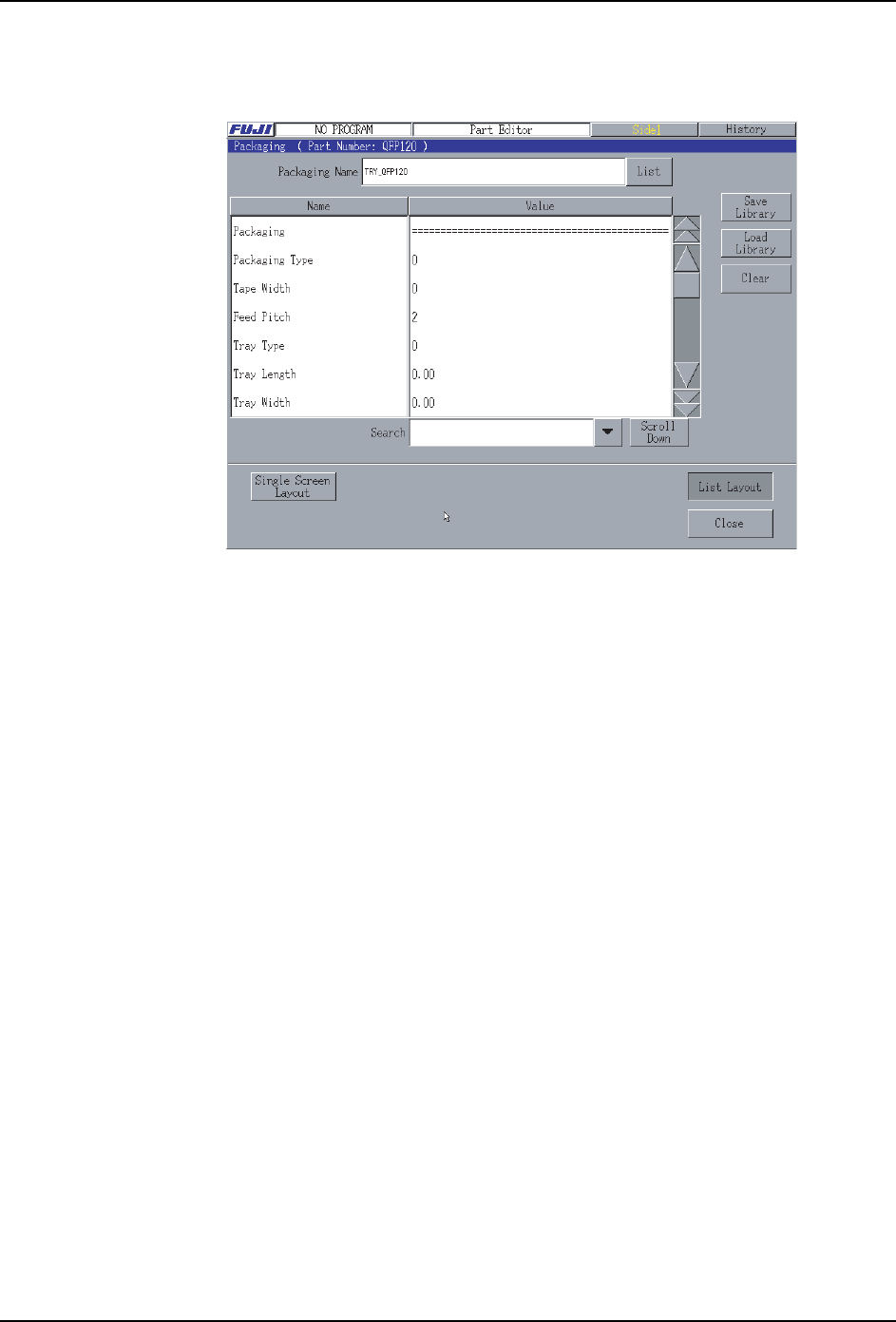

20.请输入下面的数值到 Packaging Name。
·Packaging Name:TRAY_QFP120
21.输入包装的种类。
请输入下面的数值。
Packaging Type: 0: Tray ( 包装的种类 )
Tray Type: 0: Matrix-Dump ( 料盘类型 )
Tray Length: 135.90 ( 料盘的 X 方向的长度 )
Tray Width: 321.00 ( 料盘的 Y 方向的长度）
Tray Thickness: 6.35 ( 料盘的厚度 )
Tray First Pickup Position X: -15.45 ( 吸着元件的最初的 X 位置 )
Tray First Pickup Position Y: 15.40 ( 吸着元件的最初的 Y 位置 )
Tray Column Pitch: 21.00 (X 方向的间隔 )
Tray Row Pitch: 20.30 (Y 方向的间隔 )
Tray Column Quantity: 6 (X 方向的元件数 )
Tray Row Quantity: 15 (Y 方向的元件数 )
Tray Dump Pick Position X: -68.00 ( 料盘排出时的吸取位置的 X
坐标 )
Tray Dump Pick Position Y: 162.00 ( 料盘排出时的吸取位置的 Y
坐标 )
08PRG-0053E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 61

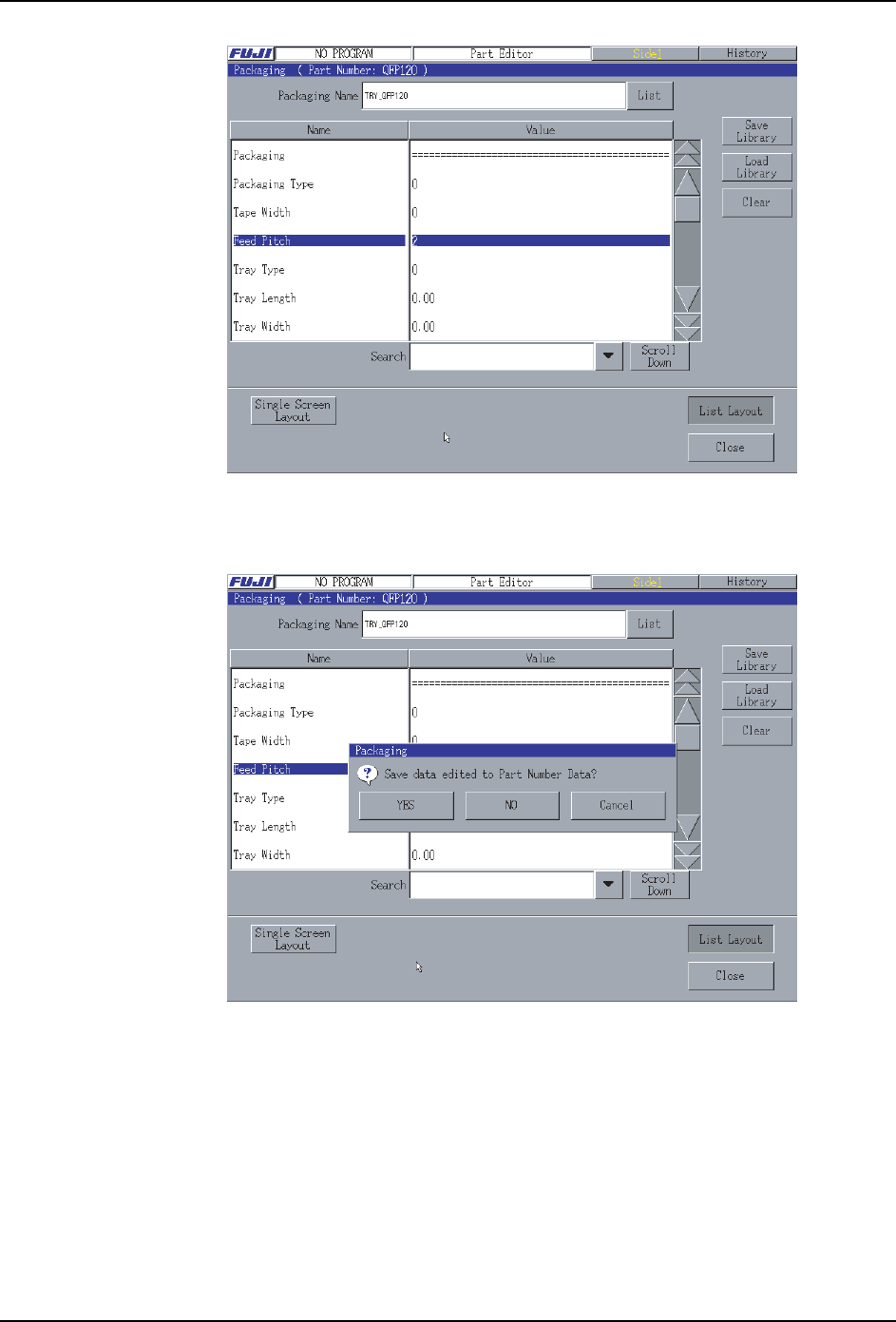

22.按下 [ 关闭 ] 按键。
显示出如下确认信息，请按下 [ 是 ] 按键。编辑的内容反映到 Part Number 数据中。
08PRG-0054E
08PRG-0055E
