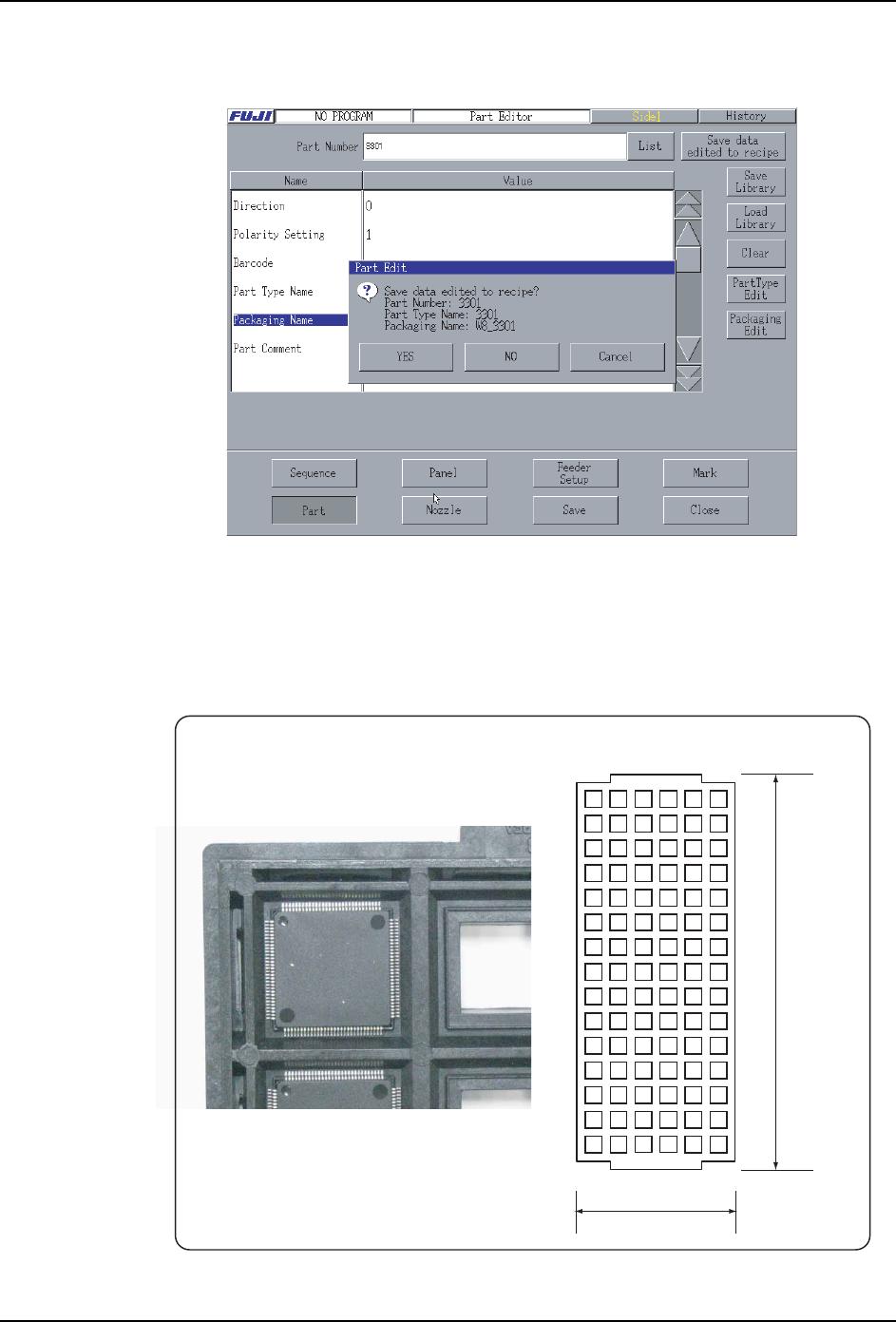

20.为了将创建的元件数据反映到生产程序，请按下 [ 编辑中的生产程序反映 ] 按键。
因为显示如下对话框，按下[是]按键。将编辑中的生产程序反映到元件数据。
21.进入下面的操作。
如果创建另外的元件数据时，请按下 [ 删除 ] 按键，删除输入的数据。
3.1.2 创建 QFP 120Pin(QFP) 的元件数据
创建 QFP 120Pin(QFP) 的元件数据，进入到下面的步骤。
08PRG-0034E
321.00
135.90
08PRG-0035
3. 创建生产程序例子 PRG-XPF-1.0S
50 XPF 编程手册
操作步骤

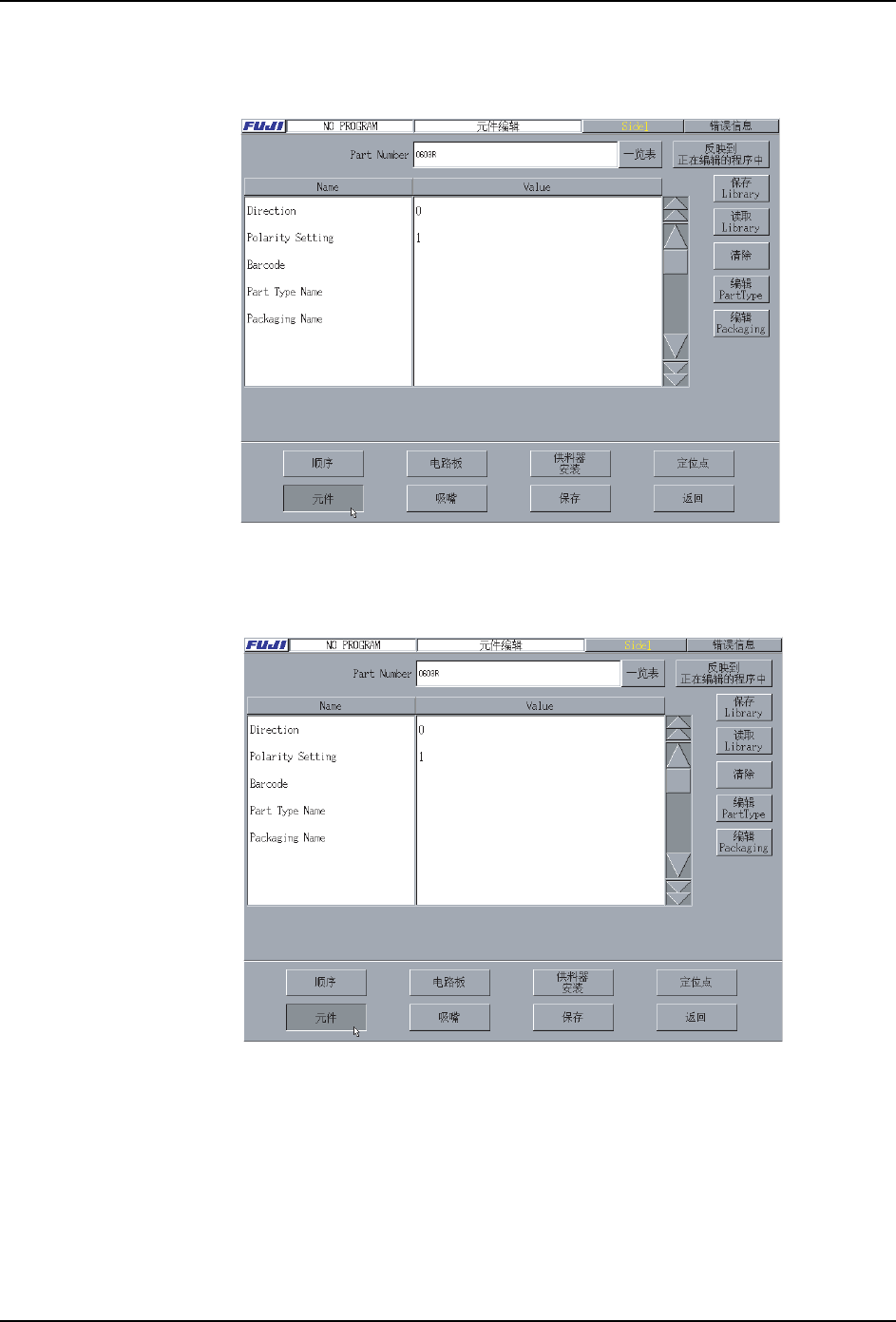

1. 从 ［主画面］顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 元件 ]，显示 [ 元件编辑 ] 画面。
2. 请输入下面的数值到 Part Number 中。
·Part Number:QFP120
3. 设定 porariti 功能。
请设定如下项目的数值。
·Polarity Setting:1: YES
35*6
&RPPHQW
3DUW
35*6
&RPPHQW
3DUW
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 51

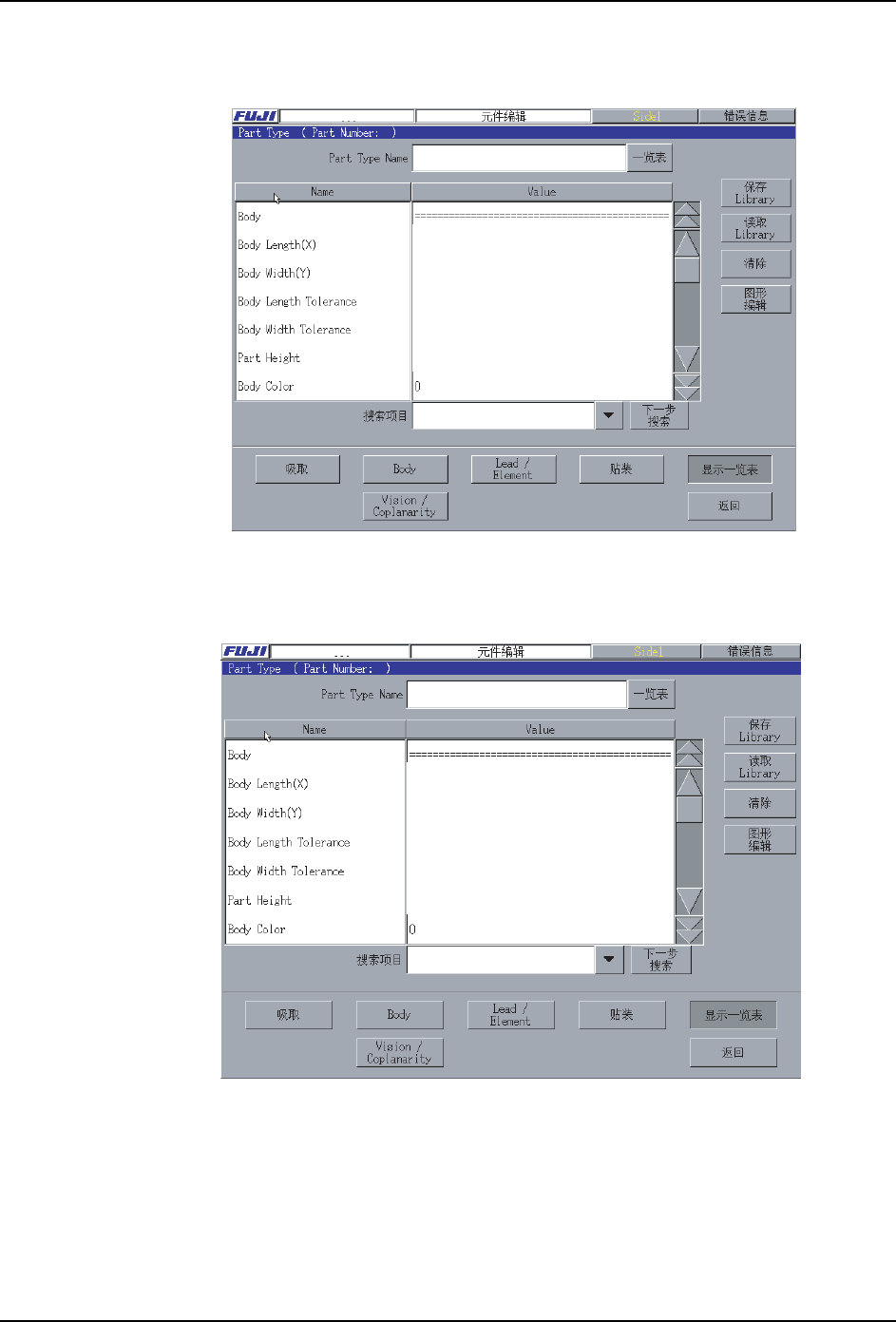

4. 为了输入电阻器的信息，请按下 [Part Type 编辑 ] 按键。
显示 [Part Type 编辑 ] 画面。
5. 请输入下面的数值到 Part Type Name。
·Part Type Name:QFP120
35*6
12352*5$0
35*6
12352*5$0
4)
