6. 编辑程序 PRG-XPF-1.0S
218 XPF 编程手册
搜索供料器信息

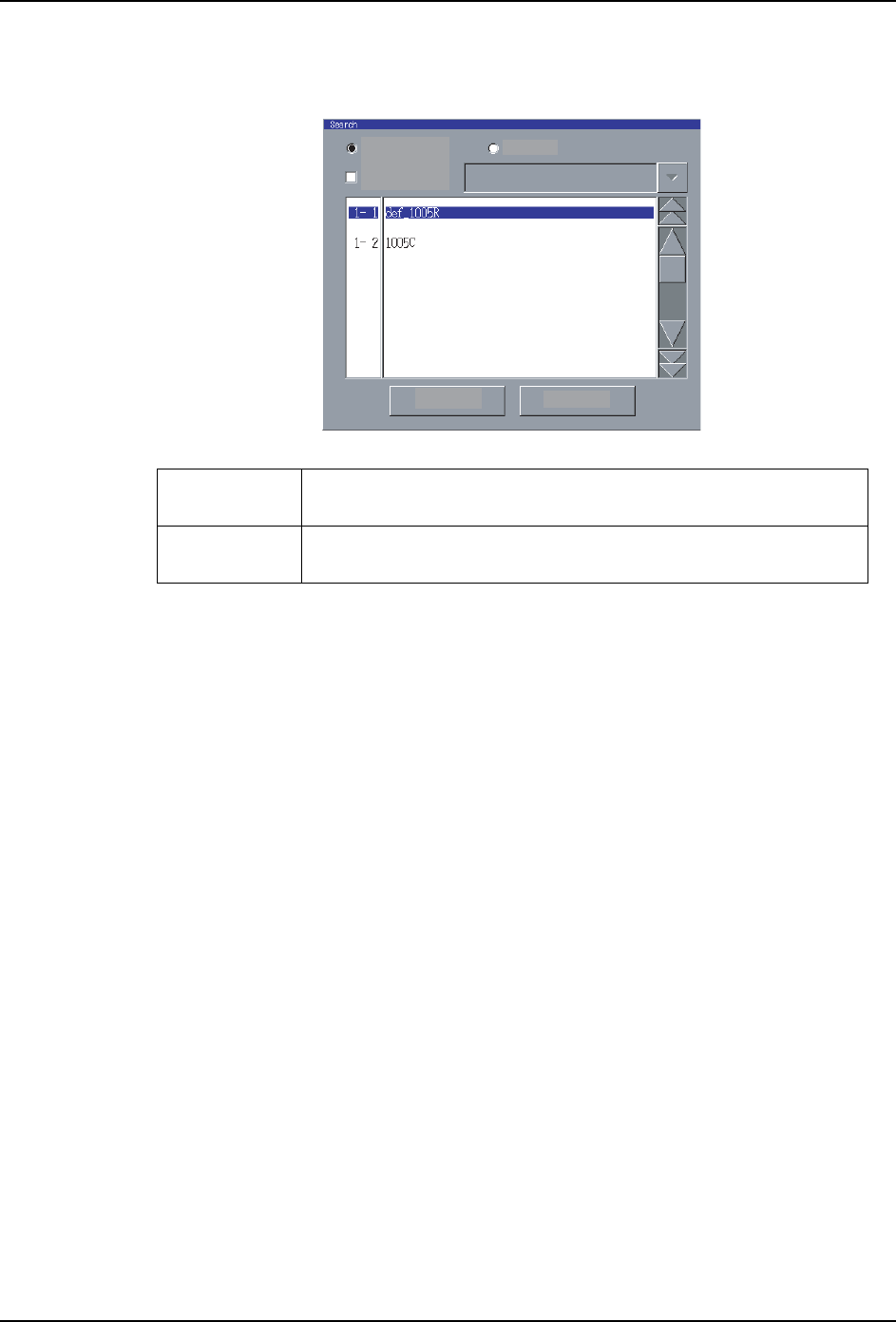

检索供料器信息的时候，按下 [ 检索 ] 按键。显示出如下画面。
跳过指定的 「平台 No. - 料站 No.」时，请从一览表中选择后按下 [ 跳过 ] 按键。
[ 元件号码 ]: 在一览表上显示出 「平台 No. - 料站 No.」和 「元件号码」。在
[ 字符串检索 ] 中放入选项时，只显示指定的元件号码。
[ 指令 ]: 在一览表上显示出 「平台 No. - 料站 No.」和 「指令」。在 [ 字
符串检索 ] 中放入选项的时候，只显示符合的指令。
08PRG-0386E
Close
Character Reference
Part Number Comment
Jump
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 219
6.2.4 定位点编辑
功能说明
编辑有关基准定位点数据的设定。
表示步骤
从[编辑器]画面选择[定位点]。
解说
定位点编辑器用于设定各种定位点的相关数据。分为基准定位点编辑画面和电路板 ID(2D 代
码 ) 编辑画面。由于定位点种类不同编辑项目也不同，所以只设定必要的项目。设定的定位
点数据可保存和读取，所以已注册的信息可以再次使用。此外，定位点数据的最大注册数为
16。
设定有关基准定位点及子电路板跳过定位点的数据。
能将创建的的定位点数据保存到 Library，可以从 Library 读入定位点数据，重新利用登录
的定位点数据。在生产程序可以登录的定位点数据最大是 16 个。
在 [ 定位点编辑 ] 画面，能进行下面的操作。
·创建基准定位点编辑
·创建子电路板跳过定位点编辑
·创建电路板 ID(2D 编码 ) 编辑
在创建或者编辑基准定位点 / 子电路板跳过定位点的画面和创建或者编辑电路板 ID(2D 编码
) 编辑的画面上，按下画面左下的 [ 电路板 ID(2D 编码 ) 编辑画面 ] 按键或者 [ 基准定位点
编辑画面 ] 按键可以切换。
另外，基准定位点和子电路板跳过定位点，能使用图形编辑器创建或者重新编辑。关于图形
编辑器，请参考下面的项目。
6. 编辑程序 PRG-XPF-1.0S
220 XPF 编程手册
使用图形编辑器编辑定位点数据
1. 创建或者编辑基准定位点
创建或者编辑基准定位点在这个画面上部的贴装坐标补正用用的基准定位点的编辑区域
进行。请在这个区域使用以下的按键及文本框创建或者进行编辑。
此外，关于基准定位点的形状，请参考 「定位点尺寸一览表」。
a. [No.] 按键
显示基准定位点的编号。按下此键，显示基准定位点的一览表画面。( 参考 「基准定
位点一览表画面」)。
注意 )该编号只能在定位点编辑画面中使用。不记入在生产程序中。
08PRG-0389E
