XPF-1.0S编程手册.pdf - 第226页
PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 217 2. 用 [ 元件号码 ] 在料站中设定元件。 在料站中设定的信息，如下所示 。 选择范围 ( 平台 - 料站 No.) 显 示 平 台-料 站N o . 。 在顺序数据中供料器跳过为 “1”时显示红色。 元 件 编 号(最 多6 0个 字 符) 设定在料站上装载的元件的元件 编号。 次料站 No. 设定次料站的供料器。 次料站是防止因料尽而频繁停机 、当使用的料站元件…
6. 编辑程序 PRG-XPF-1.0S
216 XPF 编程手册
按键说明
解说
在 [ 供料器安装编辑 ] 画面，设定安装了贴装元件的料站。另外，在 Side2 上设定夹紧用的
元件供应单元。
同时，在 [ 供料器安装编辑 ] 中，有检索指定的 「元件号码」以及的 「指令」的功能。关
于这个功能，请参考下面的项目。
操作步骤
1. 从 [Side2 侧单元类型 ] 选择 Side2 侧的元件供应单元。
a. 选择元件供应单元的话，显示出下面的对话框。如果切换单元，请按下 [OK] 按键。
不切换时按下[取消]按键。
复制所选择行的数据到剪贴板上。
将选择的行作为最先行改写在剪贴板上的数据。
删除所选择行的数据。
可以进行移动或更换料站位置。
解除所有的选择。
在供料器信息内搜寻指定的元件号和指令。
在元件编辑画面中编辑所选择的行上设定的元件。
08PRG-0385E
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 217
2. 用 [ 元件号码 ] 在料站中设定元件。
在料站中设定的信息，如下所示。
选择范围 ( 平台 - 料站 No.)
显示平台-料站No.。
在顺序数据中供料器跳过为 “1”时显示红色。
元件编号(最多60个字符)
设定在料站上装载的元件的元件编号。
次料站 No.
设定次料站的供料器。
次料站是防止因料尽而频繁停机、当使用的料站元件料尽后可以从另外的料站吸取而预先
准备的设定。

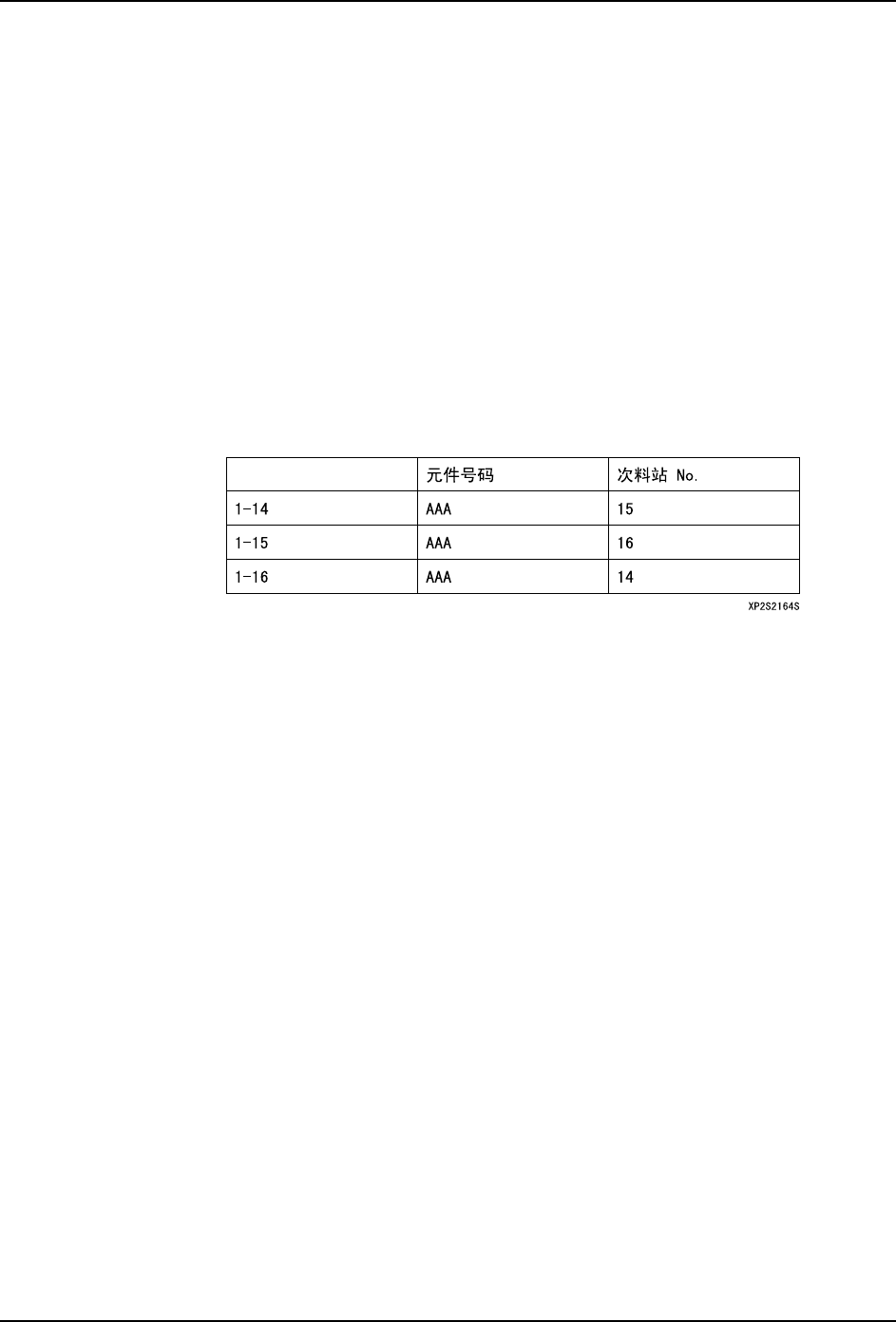

注意 )使用此功能时，如下所示必须以环状指定。
例 ) 1-14 → 1-15 → 1-16 → 1-14
注意 )使用此功能时，如下所示必须以环状指定。
( 例 ) 1-14 → 1-15 → 1-16 → 1-14
Feeder Name( 当前不支持 )
以最大不超过 20 个字符设定使用的供料器名。
料盘供应方向
是料盘托架上的料盘的安装方向的设定。
注解(最多60个字符)
设定注解。
生产中出现错误画面时，显示供料平台 No.、料站 No. 和注解。
0： 0 度
1： 90 度
2： 180 度
3： 270 度
6. 编辑程序 PRG-XPF-1.0S
218 XPF 编程手册
搜索供料器信息
检索供料器信息的时候，按下 [ 检索 ] 按键。显示出如下画面。
跳过指定的 「平台 No. - 料站 No.」时，请从一览表中选择后按下 [ 跳过 ] 按键。
[ 元件号码 ]: 在一览表上显示出 「平台 No. - 料站 No.」和 「元件号码」。在
[ 字符串检索 ] 中放入选项时，只显示指定的元件号码。
[ 指令 ]: 在一览表上显示出 「平台 No. - 料站 No.」和 「指令」。在 [ 字
符串检索 ] 中放入选项的时候，只显示符合的指令。
08PRG-0386E
Close
Character Reference
Part Number Comment
Jump
