5. PDW PRG-XPF-1.0S
176 XPF 编程手册

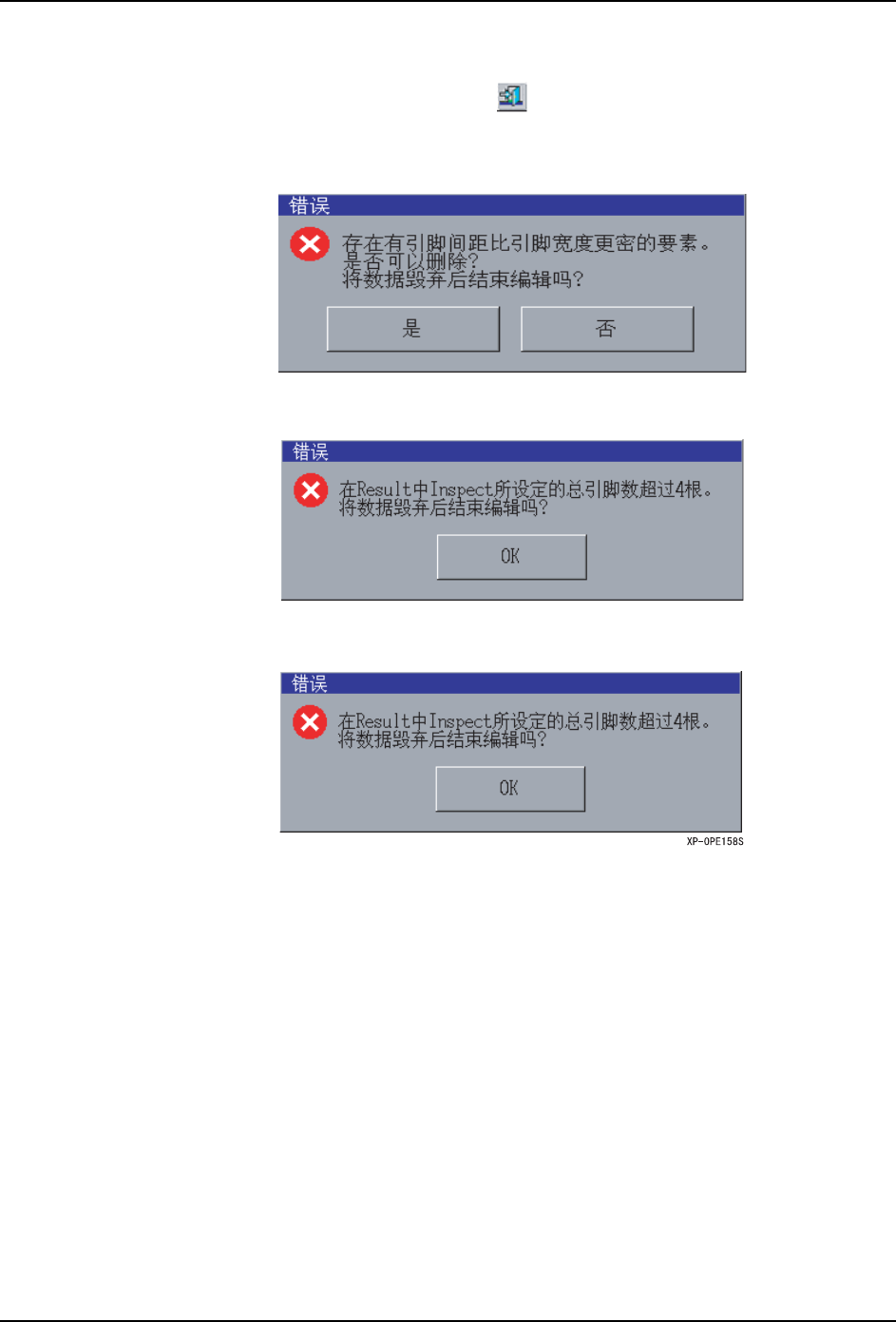

3. 按下以下按键。
a. 进行数据检查。数据检查的结果，有引脚宽度比间距大的要素时，不能保存编辑的要
素数据。此时出现以下的警告信息。
b. 要素数据的总引脚数不满 2 根的时候，显示出下面的警告信息。
c. 如果要素数据的总引脚数超过 4 根，显示出下面的警告信息。
d. 显示警告信息时，请选择是结束废弃数据还是修正要素数据。
35*
6
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 177

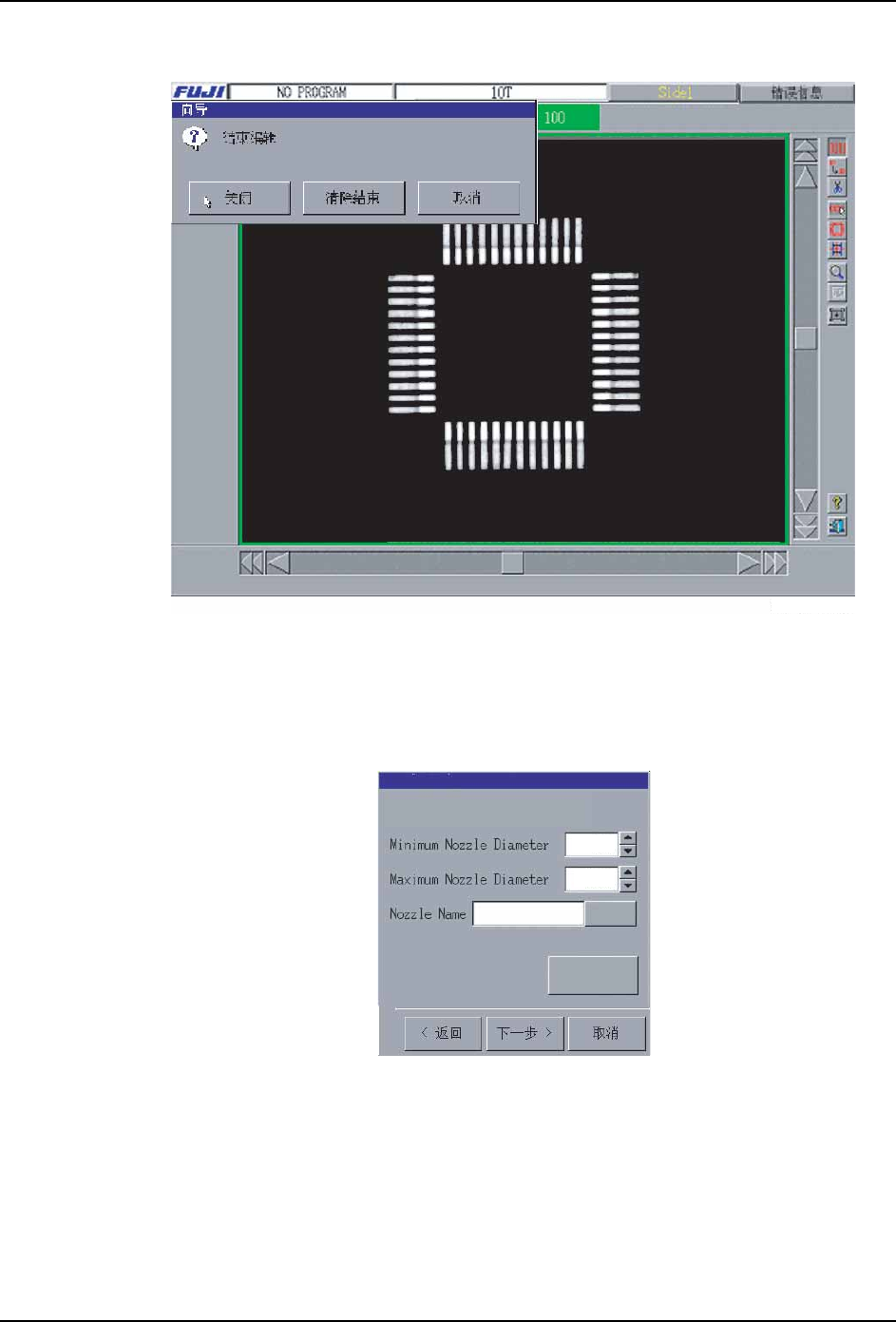

4. 如果数据检查结束，显示出如下对话框。按下 [ 结束 ] 按键，进入到下一步。
5. 设定吸取元件的吸嘴信息，按下 [ 下一步 ] 按键。
从机器上安装的吸嘴自动地选择时，在 [Minimum Nozzle Diameter] 和 [Maximum Nozzle
Diameter] 中，请输入各自吸嘴的最小直径和最大直径。
另外，使用特定的吸嘴时，请按下 [ 参考 ] 按键后从一览表选择吸嘴。按下 [ 取得吸取
吸嘴 ] 按键，设定当前吸取的吸嘴。
35*6
35*6
䇋䆒ᅮఈֵᙃ
㦋ᕫপఈ
খ㗗
5. PDW PRG-XPF-1.0S
178 XPF 编程手册

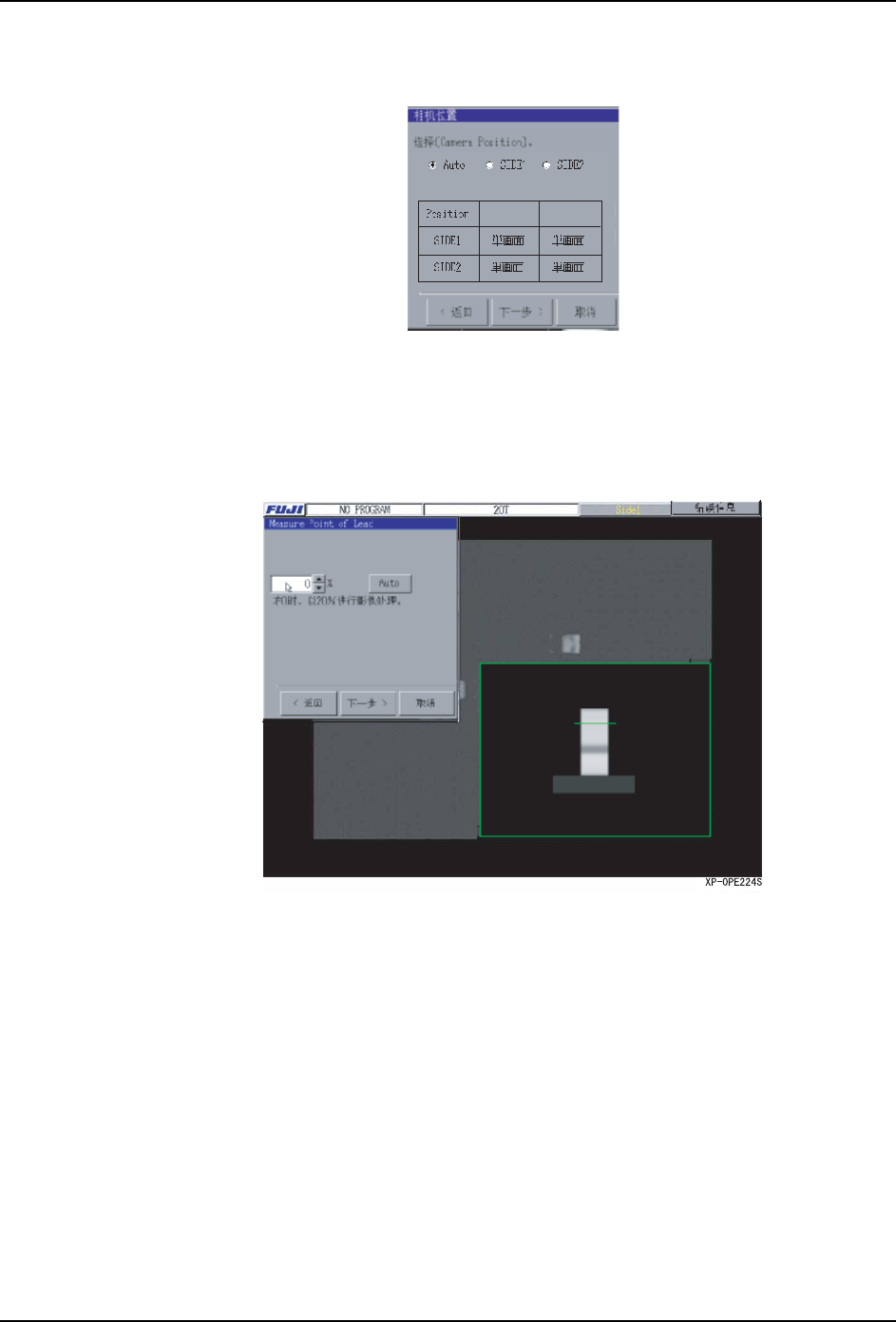

6. 选择取入元件的影像时使用的相机，按下 [ 下一步 ] 按键。请从 [Auto]、[SIDE1] 以及
[SIDE2] 中选择。[Auto] 的时候，使用接近供应元件的 SIDE 的相机。默认值是 [Auto]。
7. 输入识别引脚的位置，按下 [ 下一步 ] 按键。
以百分率 (%) 输入识别引脚的位置。如果设定机器追求的推荐数值时，请按下 [Auto] 按
键。
在画面右下显示出从元件影像测定的引脚要素的亮度的虚拟的销，在设定的位置上放入
了绿色的查找线。
35*
6
ऩఈ
ᮟ䕀༈
