PRG-XPF-1.0S 5. PDW
XPF 编程手册 187

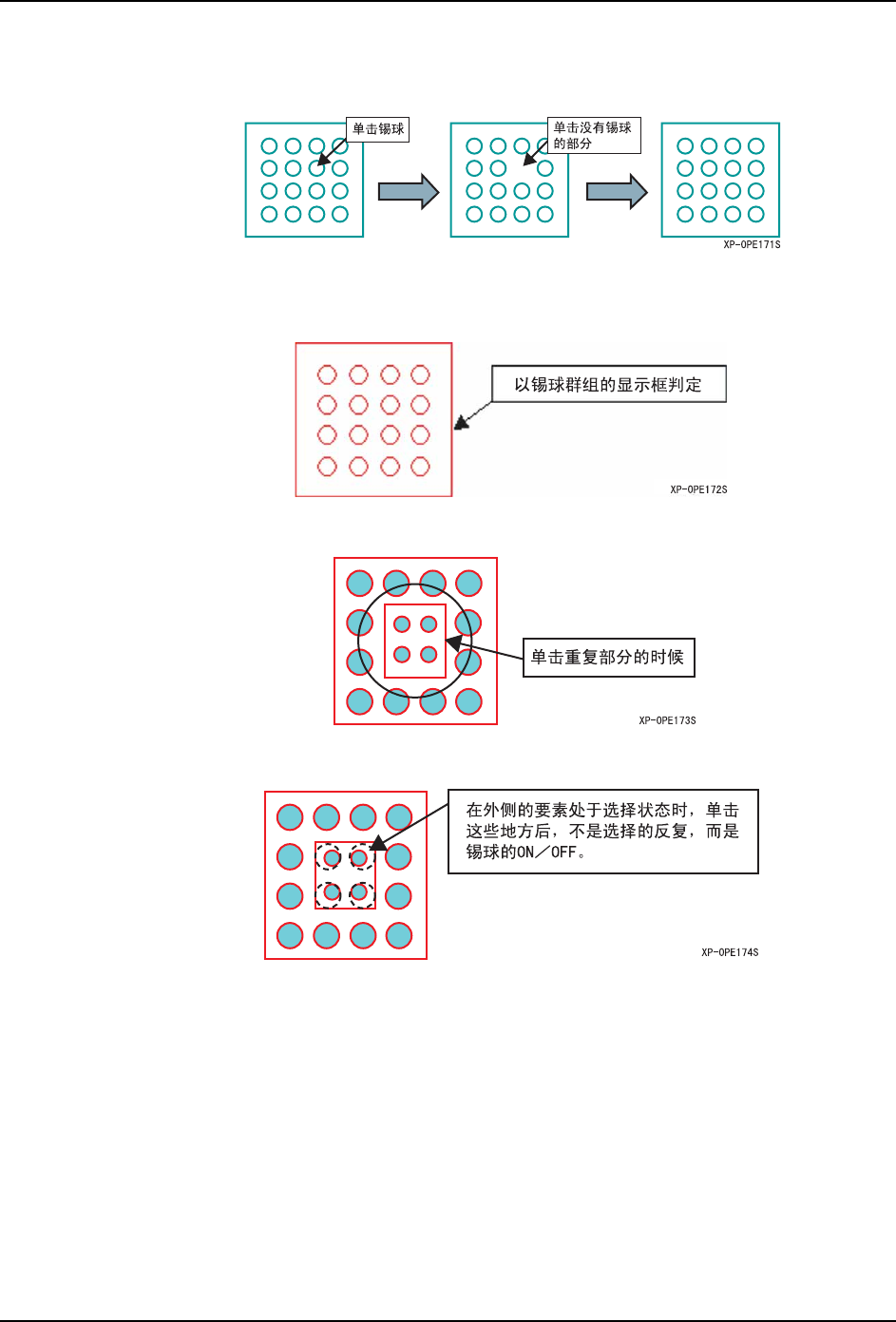

6. 用 [ 锡球设定 ] 按键或者单击指定锡球的有无。
请单击锡球要素内的锡球部分，设定锡球的有无。
7. 如果选择要素，单击设定完毕的要素框内。
要素数据成为选择状态显示出摇柄。
备注 )复数的要素重复时，每次单击时对象要素进行切换。
注意 )复数的要素重复时，因为有锡球有无的 ON/OFF 功能 , 请注意单击的位置。
8. 在设定完的要素上输入要素时，一边按下 Shift 按键一边单击。选择操作变为无效后可
以进行输入处理。
XP-OPE171
5. PDW PRG-XPF-1.0S
188 XPF 编程手册

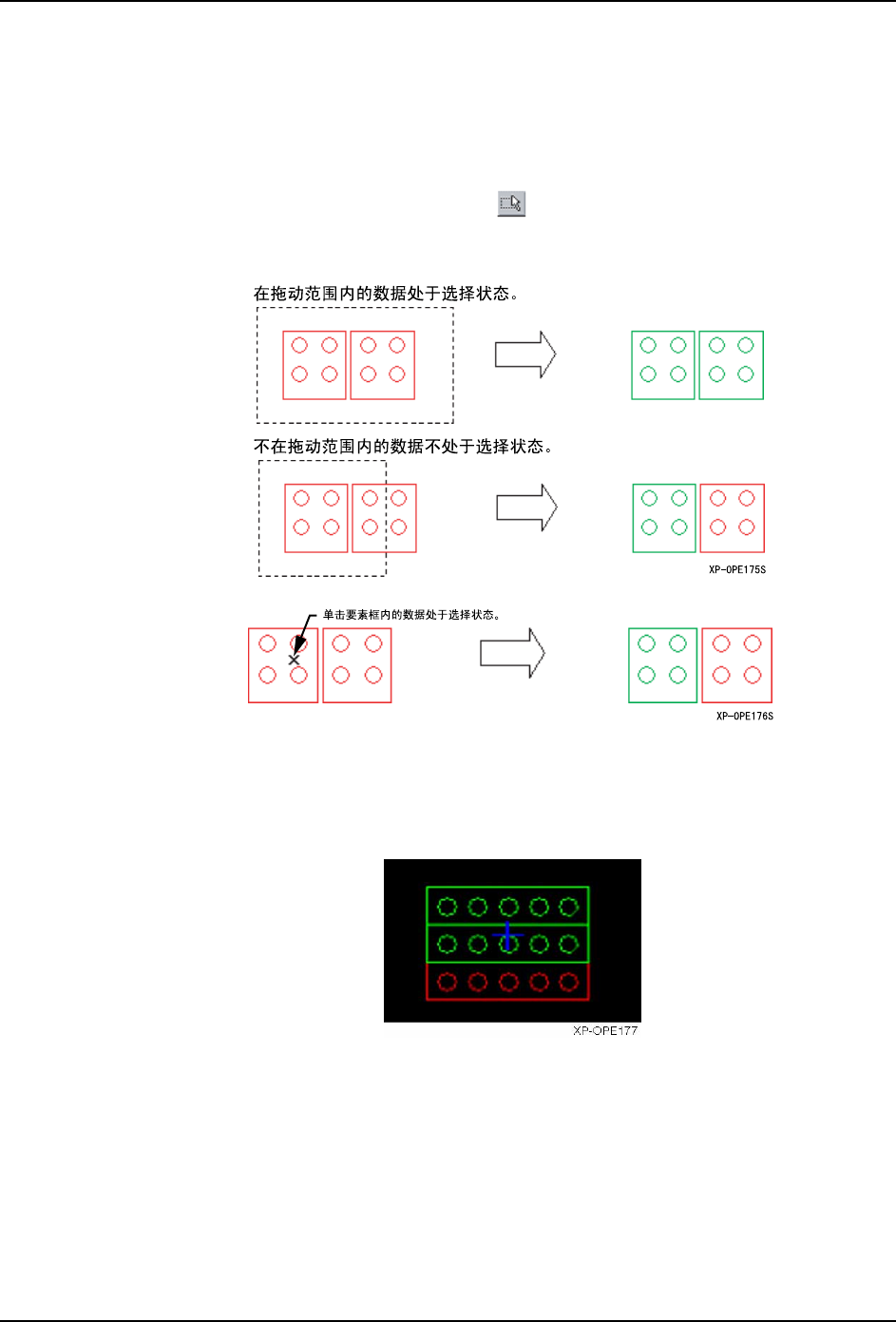

现有要素的一次性编辑
在此模式上，手柄不显示在选择的要素上。编辑在 [ 锡球要素 ] 对话框上进行。
操作步骤
1. 按下以下按键。
2. 将编辑的要素用鼠标的拖动框住或者单击进行选择。
3. 使用 [ 锡球要素 ] 对话框编辑要素。
这个时候，按下 [ 锡球合成 ] 按键，选择的要素合成 1 个要素。
备注 )在此模式上不显示移动用的手柄。请在选择状态下拖动或者在 [ 锡球要素 ] 对话框的
[X 位置，Y 位置 ] 中输入数据。选择要素的画面显示在绿色的框和中心以十字线显示。
PRG-XPF-1.0S 5. PDW
XPF 编程手册 189

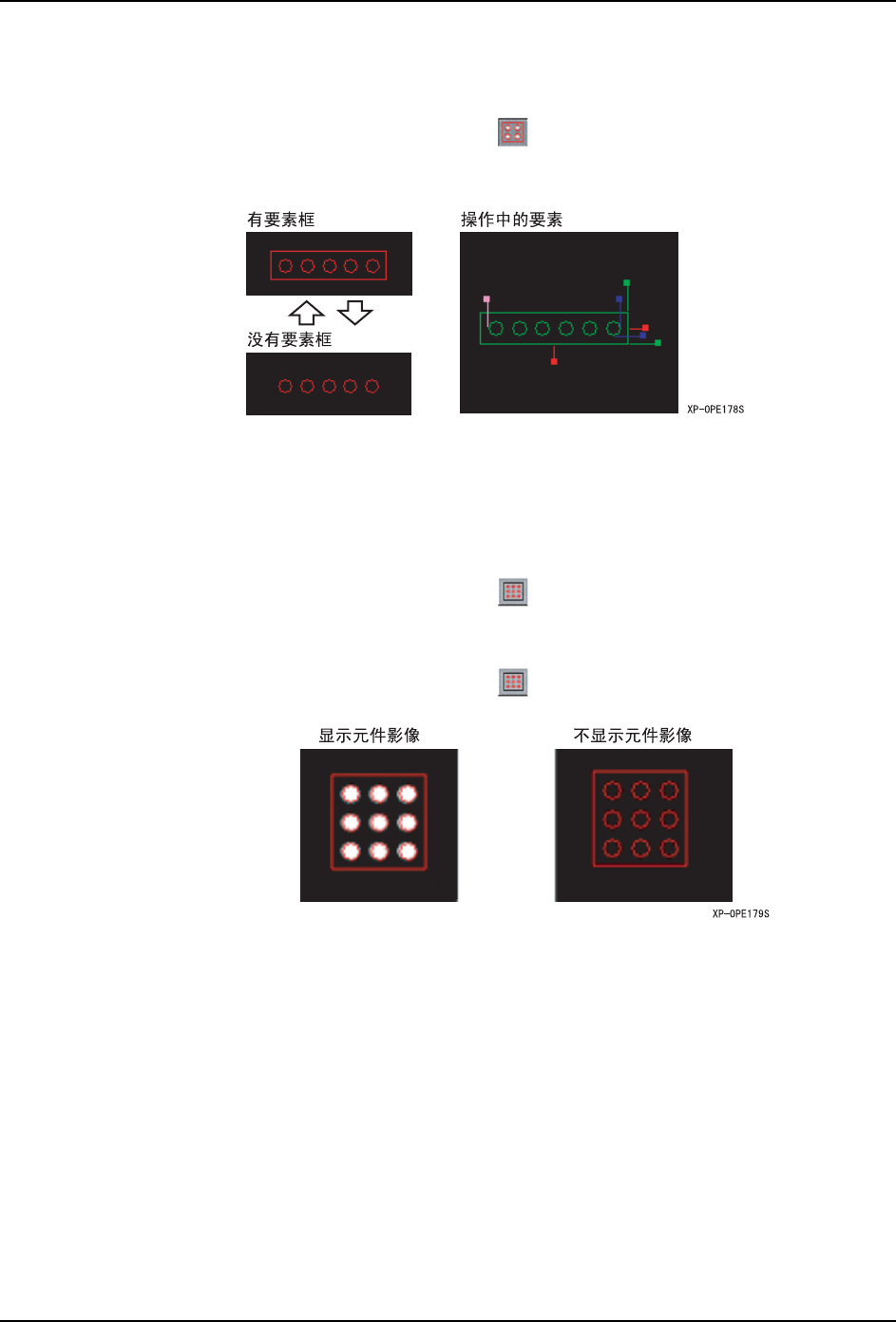

切换要素框的显示
1. 按下以下按键，切换要素框的显示。
2. 当前操作中的要素以现状用操作手柄和附加框显示。
元件影像的非显示
确认元件影像为非显示，生成的要素的锡球的有无等。
1. 按下以下按键，消去编辑中的元件影像显示。 离开以下按键时，显示编辑中的元件影
像。
2. 离开以下按键时，显示编辑中的元件影像。
