PRG-XPF-1.0S 2. 生产程序概要 XPF 编程手册 17 2.3 极性技术 所谓极性技术， 是即使元件的供应方向 ( 包装和料盘上的元件的方向 ) 变化， 也不需要变更 生产程序的技术。 依照创建元件数据 (Part Type) 时的角度的那样定义贴装元件的角度为 0 度。 如果元件的供 应方向不同， 考虑创建元件数据时的角度和元件的供应方 向， 以生产程序设定的贴装角度安 装元件。因此，可以不变更生产 程序而一直以同样的方…
2. 生产程序概要 PRG-XPF-1.0S
16 XPF 编程手册
3 从搬运轨道基准轨道方面 (SIDE1 侧 )
看的时候设定为右上。
4 从搬运轨道基准轨道方面 (SIDE1 侧 )
看的时候设定为右下。
设定值 说明 位置
08PRG-0007
08PRG-0008
PRG-XPF-1.0S 2. 生产程序概要
XPF 编程手册 17

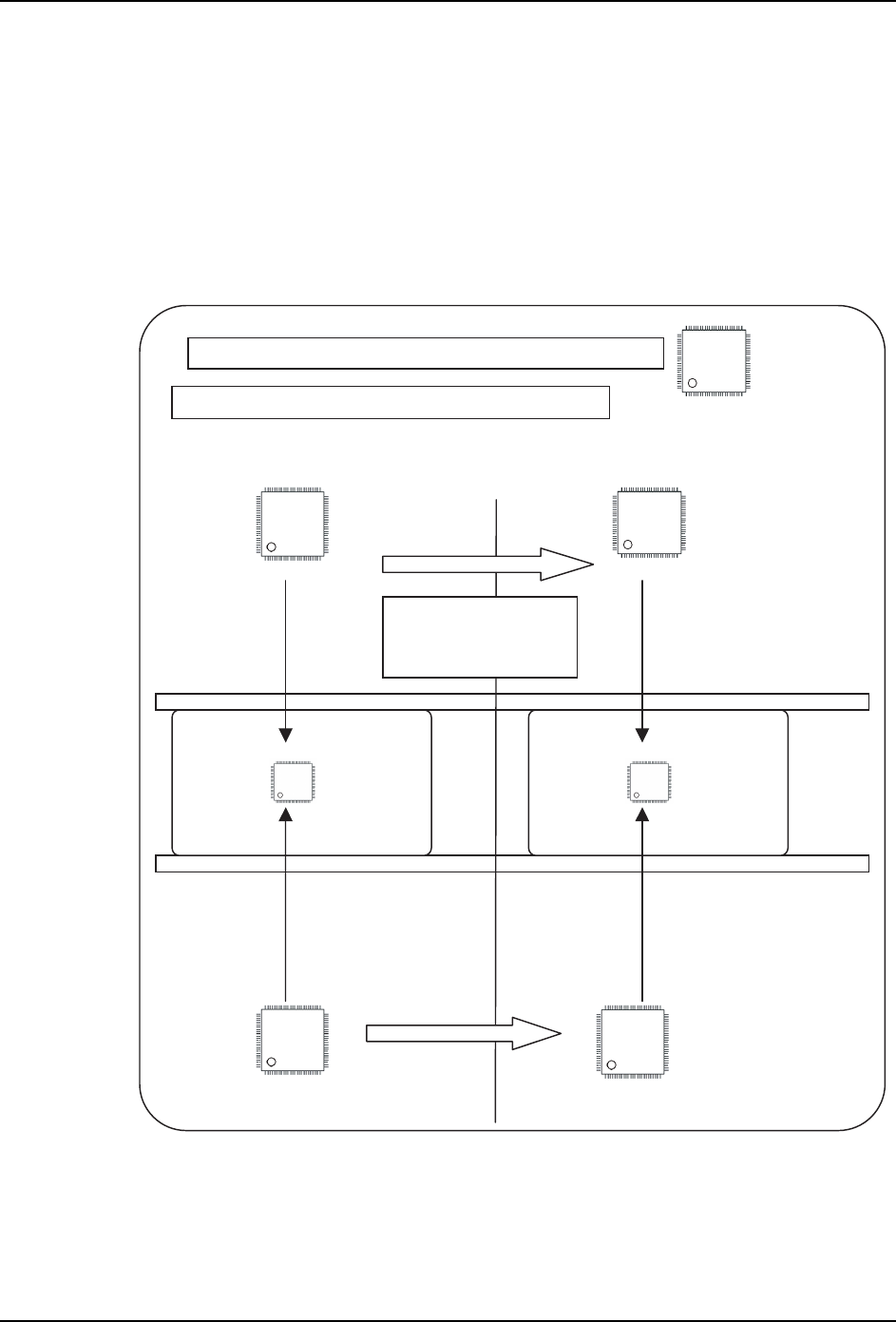

2.3 极性技术
所谓极性技术，是即使元件的供应方向 ( 包装和料盘上的元件的方向 ) 变化，也不需要变更
生产程序的技术。
依照创建元件数据 (Part Type) 时的角度的那样定义贴装元件的角度为 0 度。如果元件的供
应方向不同，考虑创建元件数据时的角度和元件的供应方向，以生产程序设定的贴装角度安
装元件。因此，可以不变更生产程序而一直以同样的方向贴装元件。
元件的供应方向，在 [ 元件编辑 ] 画面的 「Direction」中设定。如果包装和料盘上的元件
方向以及创建元件数据时的角度 ( 方向 ) 不同，请设定这个项目。
35*6
߯ᓎܗӊ᭄ⱘᯊⱘܗӊⱘᮍ㧔ᑺ㧕
ҹ䌈㺙㾦ᑺᑺ⬉䏃ᵓϞ䌈㺙ⱘᯊ
ᇚܗӊᮟ䕀ᑺৢ
կᑨ
'LUHFWLRQ㧔ᑺ㧕 'LUHFWLRQ㧔ᑺ㧕
6LGH
6LGH
⬉䏃ᵓ ⬉䏃ᵓ
2. 生产程序概要 PRG-XPF-1.0S
18 XPF 编程手册
2.4 输入限制
在编辑生产程序的时候，在名称中有不能使用的字符。请把下表「字符、记号的使用可否」
做为参考设定数据名称。
2.4.1 有输入限制的数据名称
·生产程序名
·Part Number
·Part Type Name
·Packaging Name
·定位点名
