5.2.2 用 Vision Type10 编辑
Vision Type10 是用 「外形尺寸」进行影像处理的模板。
Vision Type 10，使用元件的外形尺寸进行影像处理。要输入元件主体生产线，进行下面的
操作。
变成输入元件主体尺寸的模式。
再次执行用向导进行的卡尺。扩大显示的影像后无效。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
显示被扩大时，将影像返回初始倍率。
使用所设定的元件数据，求出从影像识别到元件中心的
距离。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 117

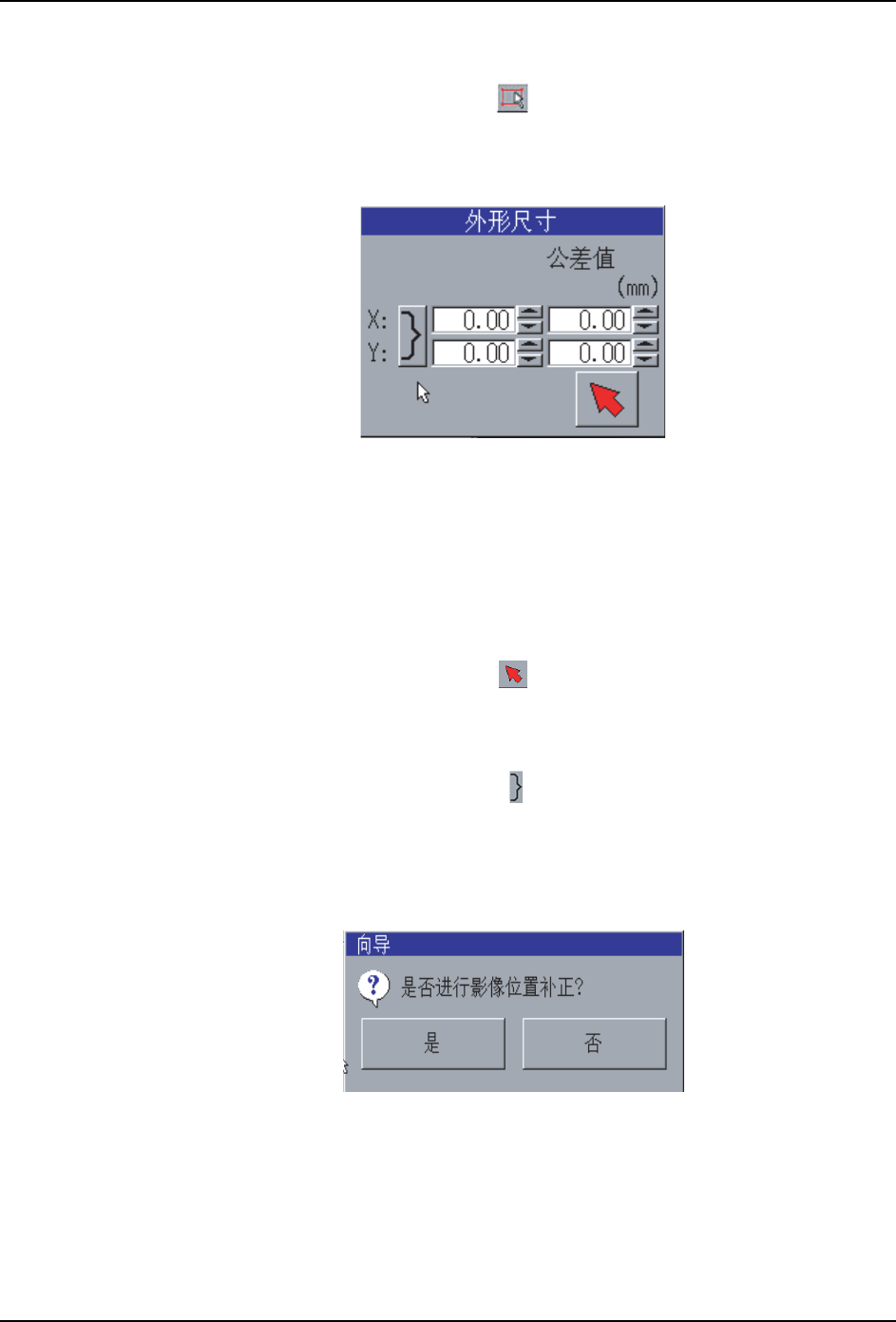

操作步骤
1. 按下以下的按键。
2. 在 [ 外形尺寸 ] 对话框和画面上显示出属性。
3. 输入外型尺寸。
输入外型尺寸时，有以下的方法。
a. 如果知道外形尺寸时
请输入数值到 [X] 以及 [Y] 中。(0.00 ～ 150.00 mm)
b. 如果由元件影像设定时
请按下以下按键，将元件影像用鼠标斜向拖动。
4. 按下以下按键，进行影像识别，从结果补正 [X] 以及 [Y] 的数值。请输入接近元件影像
的外形尺寸后实行。
5. 设定尺寸公差值 (tolerance)。(0.00 ～ 99.99 mm)
6. 影像和要素有偏差时，再次进行卡尺测定，尽量使元件影像处于画面的中央进行中心点
补正。
输入外形尺寸，结束模板编辑时进行下面的操作。
35*6
35*6
5. PDW PRG-XPF-1.0S
118 XPF 编程手册

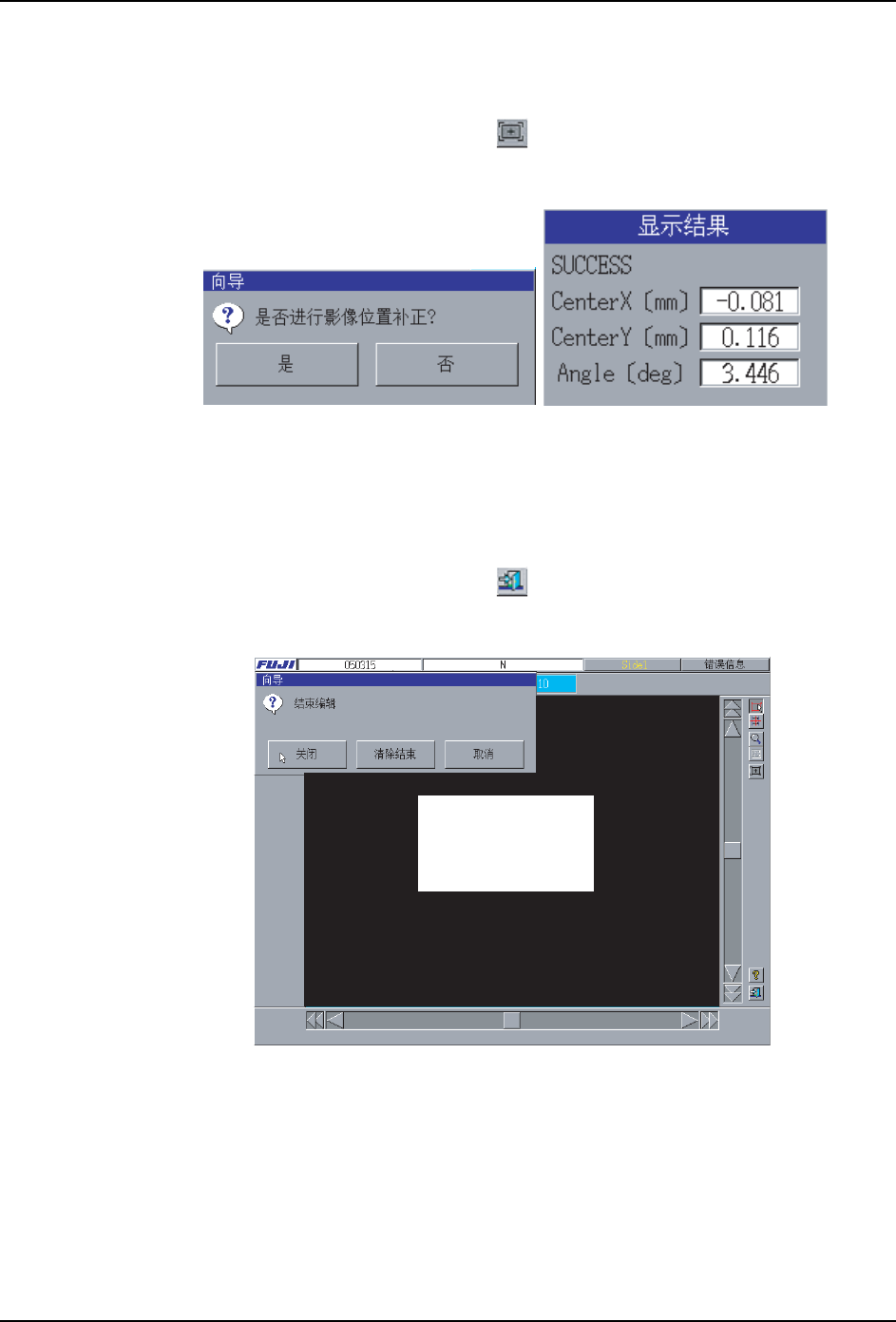

操作步骤
1. 按下以下按键后，进行影像位置补正。
a. 使用生成的要素进行影像处理，影像处理后显示出是否进行中心点补正询问信息。
2. 按下以下按键。
a. 进行数据检查。数据检查完成的话，显示出如下对话框。
3. 按下 [ 结束 ] 按键，从编辑画面进入到下面的向导。
4. 设定吸取元件的吸嘴信息，按下 [ 下一步 ] 按键。
如果从机器安装的吸嘴自动地选择，请输入各自吸嘴的最小直径和最大直径到 [Minimum
Nozzle Diameter] 和 [Maximum Nozzle Diameter] 中。
同时，如果使用特定的吸嘴，请按下 [ 参考 ] 按键从一览表选择吸嘴。
按下 [ 取得吸取吸嘴 ] 按键，设定当前吸取的吸嘴。
选择 「是」后，影像中心被补正。
选择 「否」后，结束影像位置补正。
