3. 创建生产程序例子 PRG-XPF-1.0S
62 XPF 编程手册

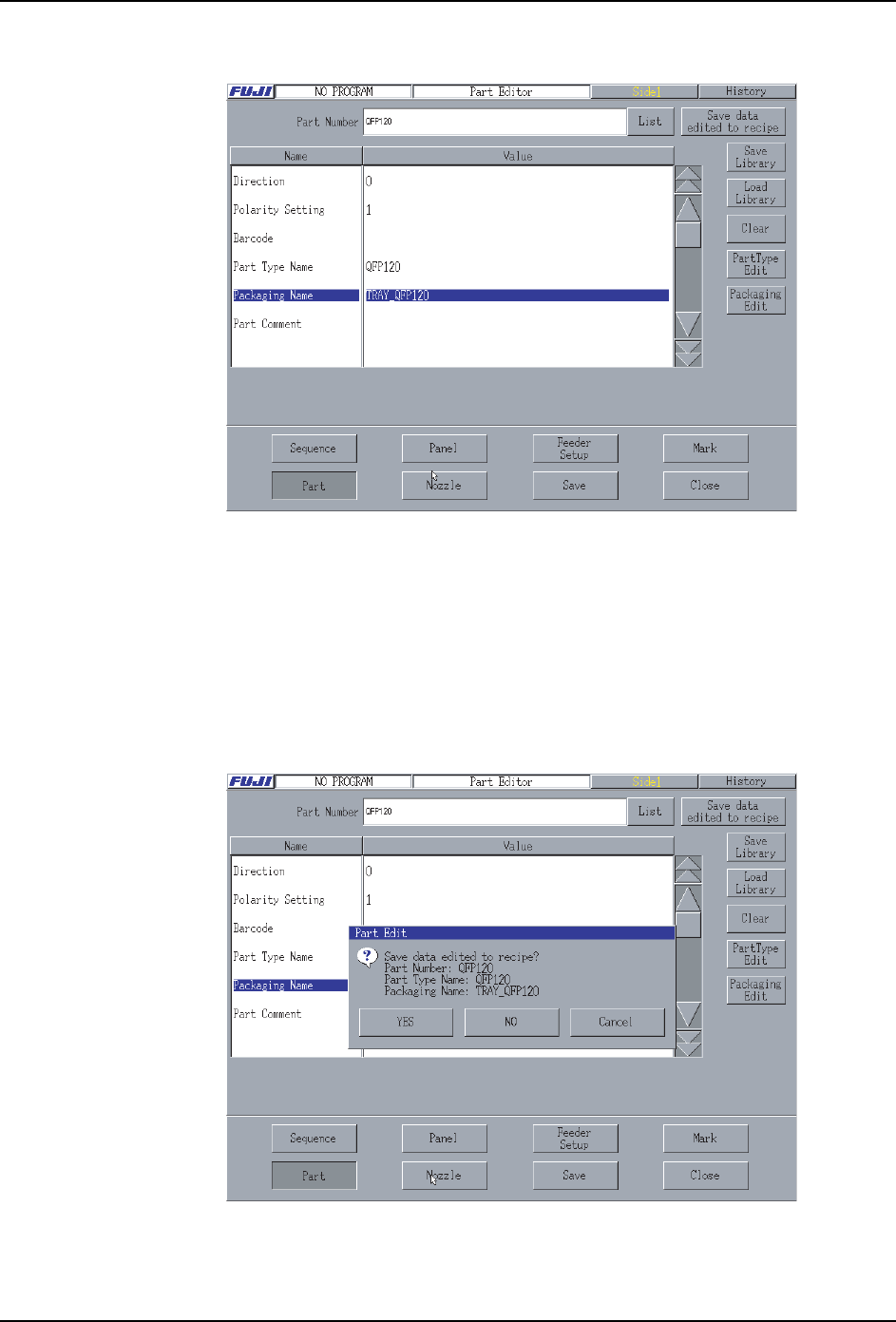

23.返回 [ 元件编辑 ] 画面。
24.设定元件的供应方向。
因为在创建元件数据 (Part Type) 时的元件的方向和料盘上的元件的方向同样的缘故，
请设定下面的数值。
Direction：0（0亱）
「Direction」中创建元件数据 (Part Type) 时方向和元件供应方向 ( 料盘上的元件的方
向 ) 不同而需要设定。详细请参考 「编程概要」的 「porariti 技术」。
25.为了将创建的元件数据反映到生产程序中，按下 [ 反映到编辑中的生产程序 ] 按键。
显示出如下对话框，请按下[是]按键。元件数据反映到编辑中的生产程序中。
26.进入到下一步操作。
08PRG-0056E
08PRG-0057E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 63

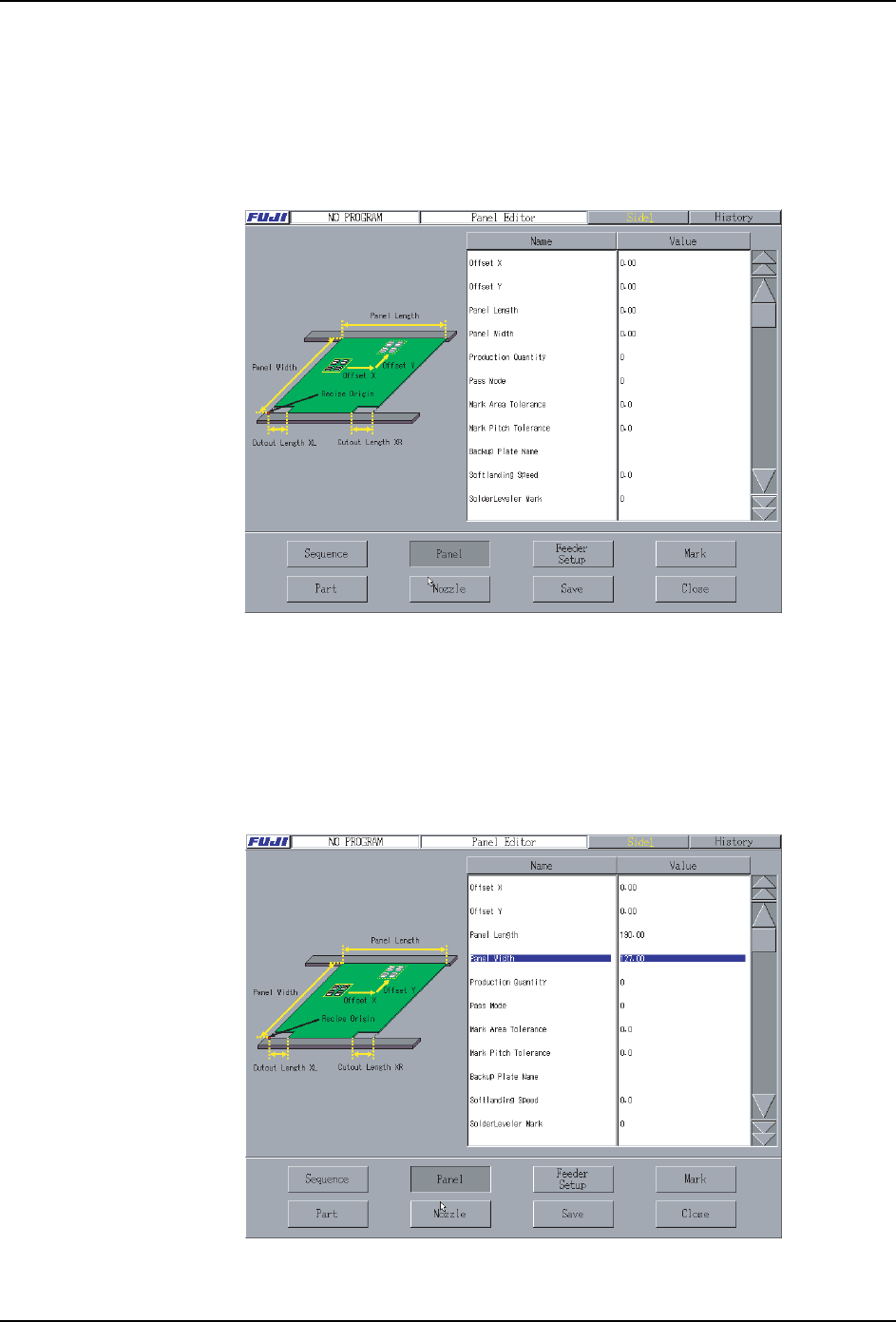

3.2 电路板的设定
设定电路板尺寸、元件的修正值等电路板的信息。或者可以设定电路板的生产块数等。
3.2.1 操作步骤
1. 从［主画面］中顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 电路板 ]，显示 [ 电路板编辑 ] 画面。
2. 请在下面的项目中输入以下的数值。
3. 进入到下一步操作。
电路板尺寸 X: 190.00
电路板尺寸 Y: 127.00
电路板的厚度 : 1.00
08PRG-0058E
08PRG-0059E
3. 创建生产程序例子 PRG-XPF-1.0S
64 XPF 编程手册

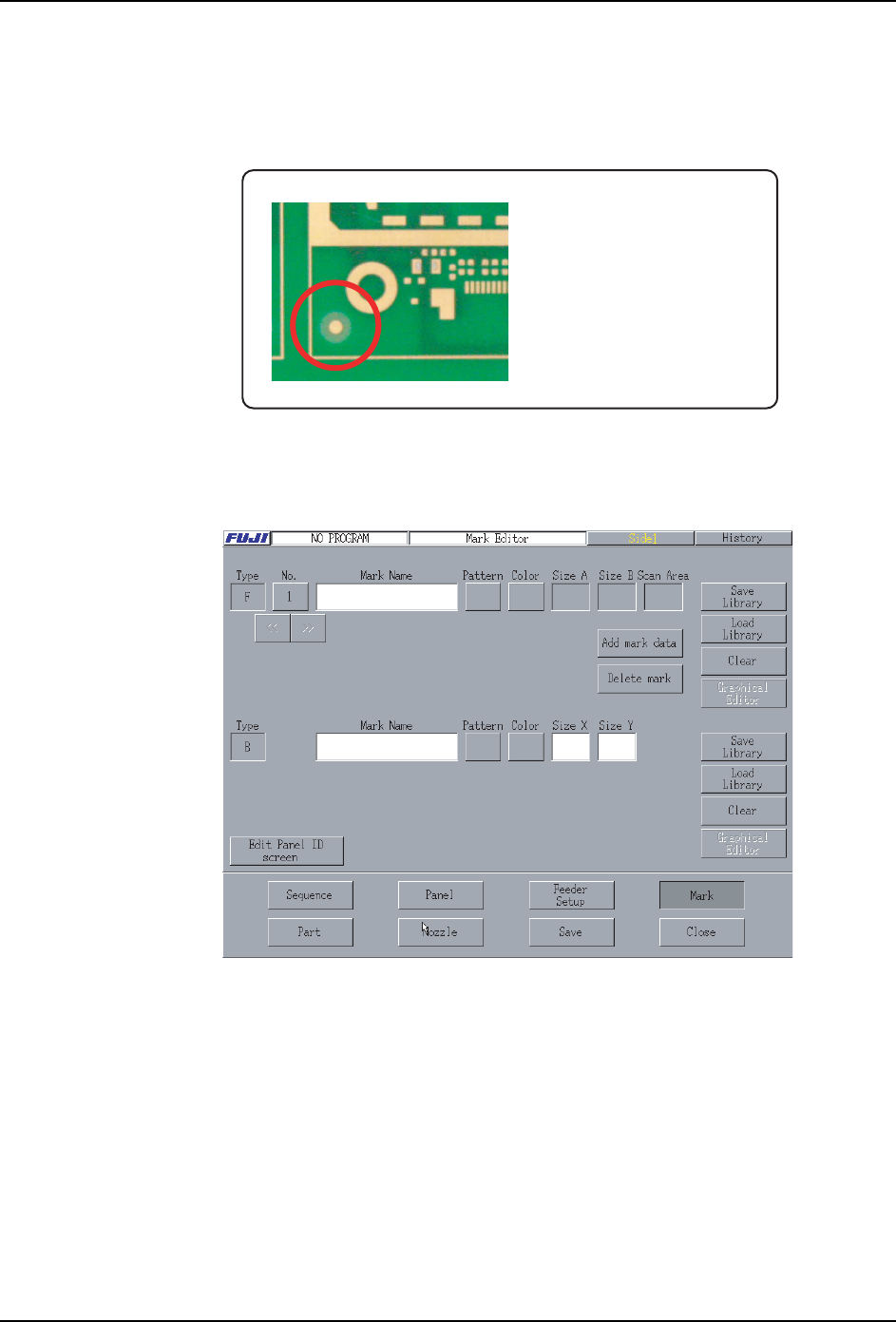

3.3 基准定位点数据的创建
说明关于基准定位点数据创建步骤。
基准定位点使用以下内容。
3.3.1 操作步骤
1. 从［主画面］中顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 定位点 ]，显示 [ 定位点编辑 ] 画面。
White fiducial mark
φ 1.2mm
08PRG-0060E
08PRG-0061E
