XPF-1.0S编程手册.pdf - 第42页
PRG-XPF-1.0S 2. 生产程序概要 XPF 编程手册 33 用上面的例子进行说明。在 XP 机器上用端口号 「1」新增加参考 「D002」的数据并保存到 在 Fuji Flexa 的 Job 上时，端口 号为 「1」 、参考为 「D002」的数据被改 写，指定也从 XP142B 变更为 XP142A 。 顺序数据的参考以及端口号除增 加顺序数据以外推荐不要变更。 变更端口号反映到 Job 时也与变更参考时同样。
2. 生产程序概要 PRG-XPF-1.0S
32 XPF 编程手册
关于生产程序编辑的限制事项
在 XPF 机器上编辑 Fuji Flexa 的 Job 时，为了保持 Job 的整体性，与旧机型上编辑不同，
有其他的限制或者注意事项。
顺序数据
在 XPF 机器上编辑顺序数据，保存到 Fuji Flexa 的 Job 中时，对于端口号与参考一致的顺
序数据反映编辑结果。
参考与端口号一致的顺序不存在于 Fuji Flexa 的 Job 中时，增加新建的顺序。

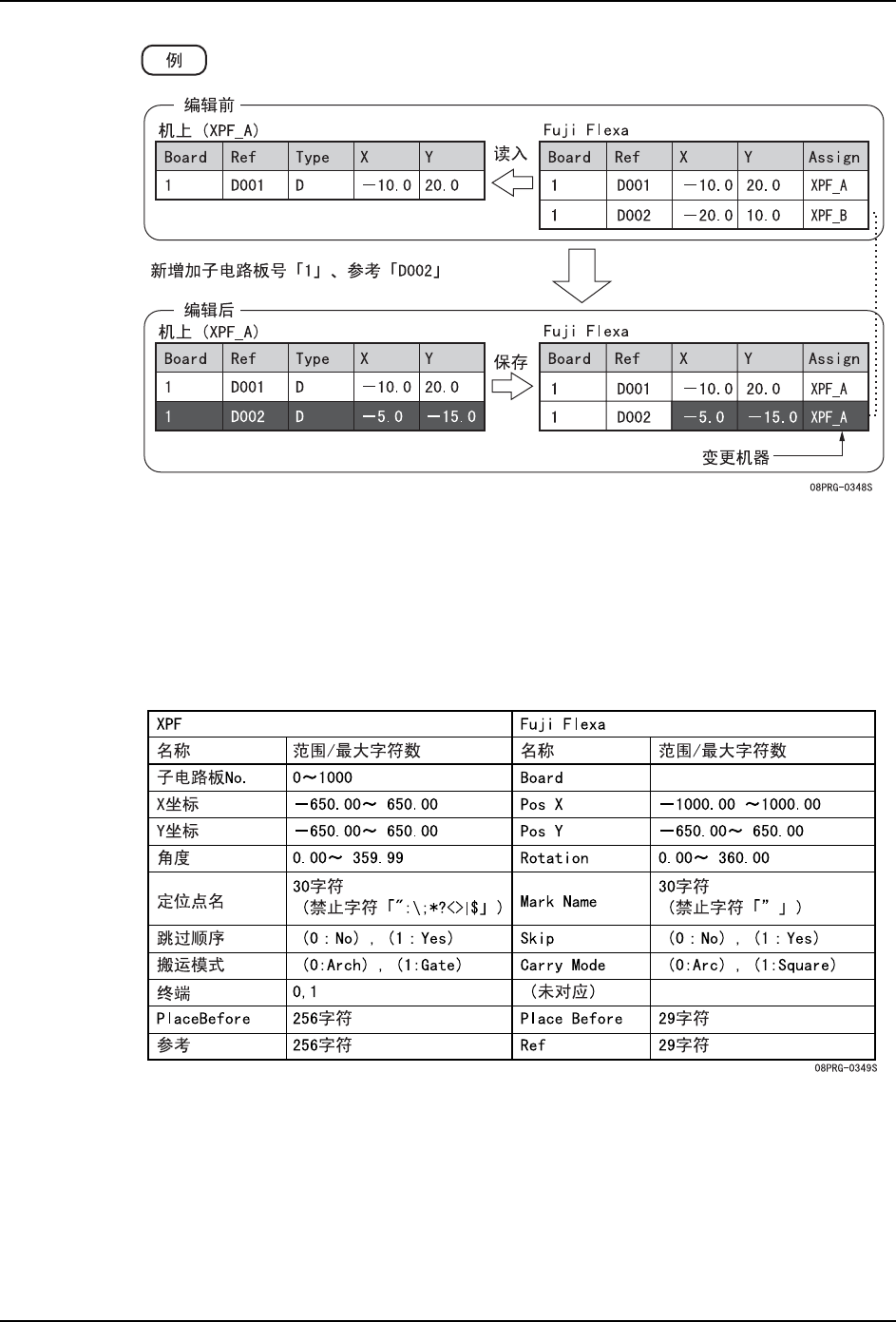

用上面的例子进行说明。将在 XP 机器上的顺序的参考从 「D001」变更到 「D003」后，在
Fuji Flexa 的 Job 上保存时端口号为 「1」的参考 「D001」数据的指定被解除，增加了端
口号 「1」参考 「D003」的数据。
备注 )上记例子时，在 Fuji Flexa 上进行生产线平衡、多 Job 生产线平衡等的操作时，因为
「D001」重新在生产线上的一个机器上被指定，会发生相同坐标重复贴装。
参考与端口号一致的顺序不存在于 Fuji Flexa 的 Job 中时，将寻找到的顺序数据分配到这
些机器上，将内容与机器上的数据进行置换。
PRG-XPF-1.0S 2. 生产程序概要
XPF 编程手册 33
用上面的例子进行说明。在 XP 机器上用端口号 「1」新增加参考 「D002」的数据并保存到
在 Fuji Flexa 的 Job 上时，端口号为 「1」、参考为 「D002」的数据被改写，指定也从
XP142B 变更为 XP142A。
顺序数据的参考以及端口号除增加顺序数据以外推荐不要变更。
变更端口号反映到 Job 时也与变更参考时同样。
2. 生产程序概要 PRG-XPF-1.0S
34 XPF 编程手册

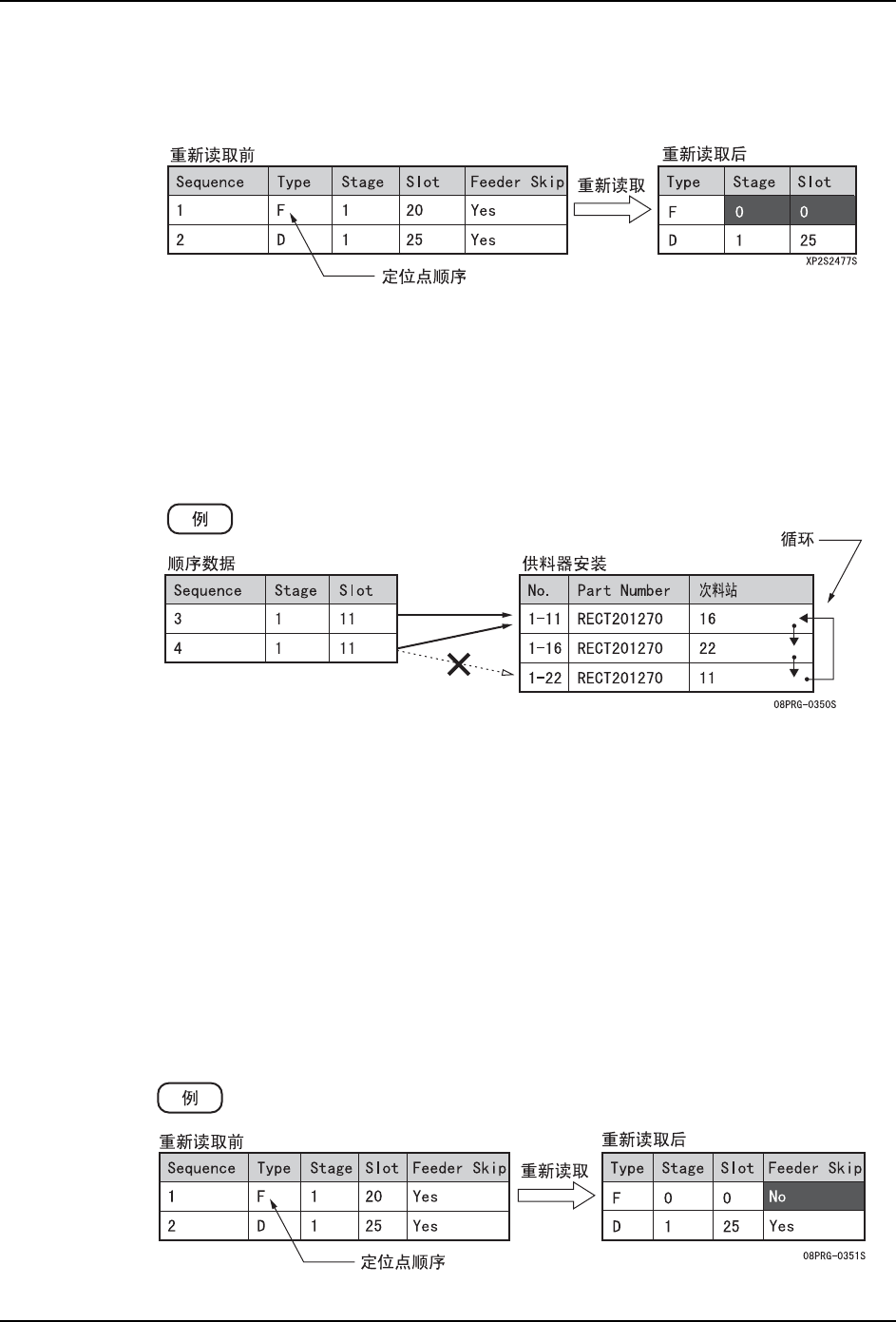

1. 供料平台·料站 No
定位点顺序的供料平台·料站 No 不保存在 Job 中。定位点数据即使设定供料平台·料站 No，
保存在 Job 中重新读入后被删除。
顺序数据的料站No指定次料站循环的供料器时，请不要仅仅指定次料站循环内的一个料站。
用上面的例子进行说明。在下面的例子中，以 （1-11）→ （1-16）→ （1-22）→ （1-11）
→···次料站进行循环。此时，贴装有元件 「RECT201270」的顺序 （顺序 No.3，4）请
必须指定为相同的料站号 （料站 No.11）
指定顺序 No.3 的数据为 11、顺序 No.4 的数据为 22 时，保存到 Job 中时出现数据检查错误。
2. 定位点名
在定位点顺序中有必要设定 「定位点名」。
必须将子电路板跳过定位点顺序的 「定位点名」与 ［编辑］- ［定位点］画面的子电路板
跳过定位点的 「定位点名」相同。
3. 子电路板跳过
在顺序数据的子电路板号码上请设定为 「0」以外的数值。在子电路板号码中设定为 「0」
的顺序是指电路板全体。因此，在子电路板号码中设定为 「0」的顺序数据时将不能设定为
子电路板跳过。
4. 供料器跳过
在定位点顺序中即使设定供料器跳过，供料平台·料站 No 同样也不能保存在 Job 中。这些
数据保存在 Job 中并重新读取时，数据被删除。
