PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 239

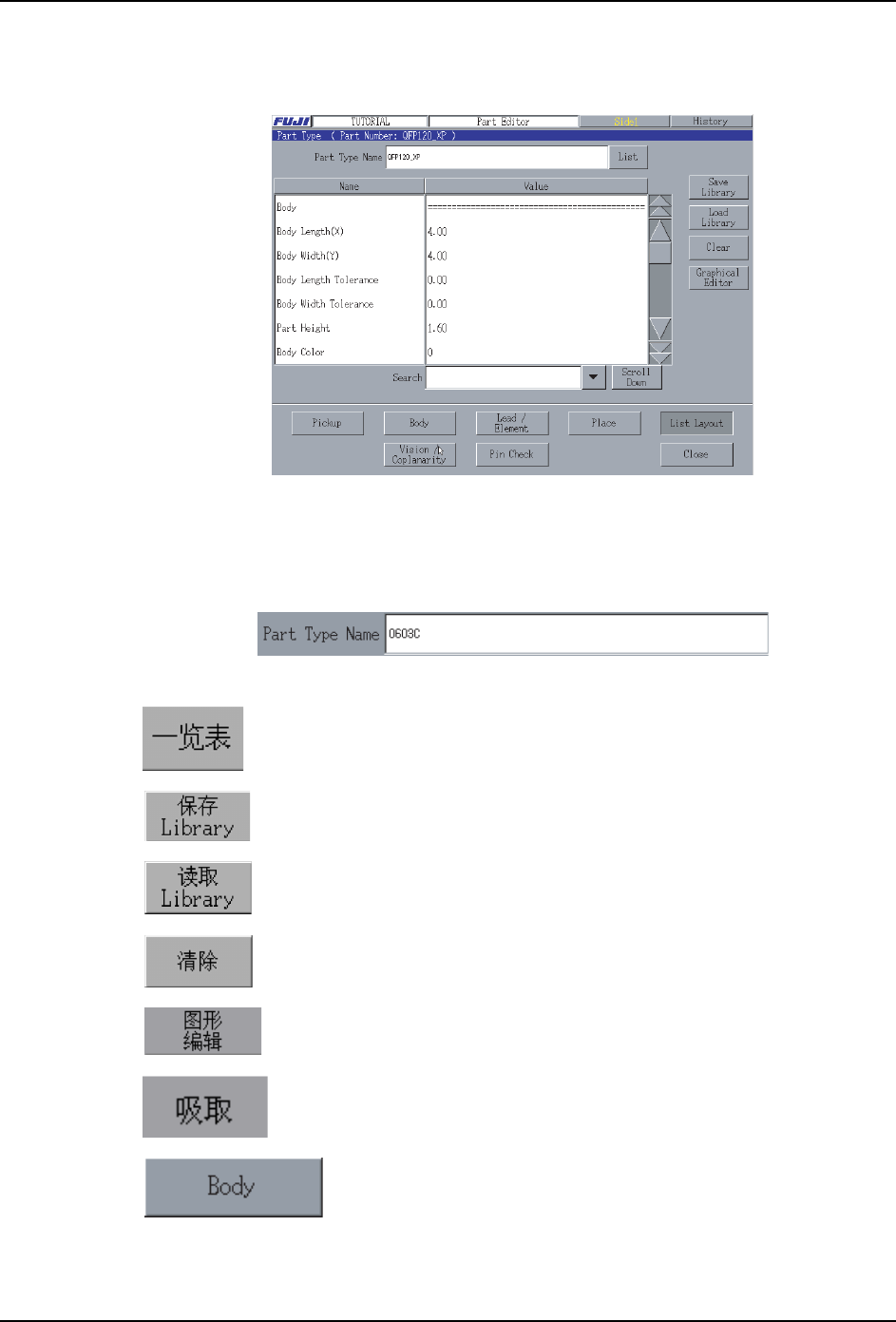

编辑 Part Type
设定元件的形状和使用的吸嘴等信息。
1. 操作按键说名
指定元件类型名。( 最大 60 个字符 )
注意 )元件类型名有不能使用的字符。详细请参考 " 2.4 输入限制 "。
显示编辑中的生产程序使用的元件的 Part Type 一览表。
将编辑过的 Part Type 保存到数据库中。
读入保存在库中的 Part Type。
清除设定的数据。
使用图形编辑，进行 PartType 数据的编辑、影像处理的测试。
切换到 [ 吸取数据编辑 ] 画面，将关于吸取或者搬运的数据在 1
个画面内进行编辑。
切换到 [Body 数据编辑 ] 画面，将关于 Body 的数据在 1 个画面
内进行编辑。
08PRG-0428E
08PRG-0429
6. 编辑程序 PRG-XPF-1.0S
240 XPF 编程手册
Part Type 的条目
Part Type 由以下 7 个条目构成。
·Body
·Lead/Element
·Process
·Vision
·Coplanarity
·Pin Check
各项目中有 Vision Type 不支持的内容。支持的 Vision Type 如下表表示。

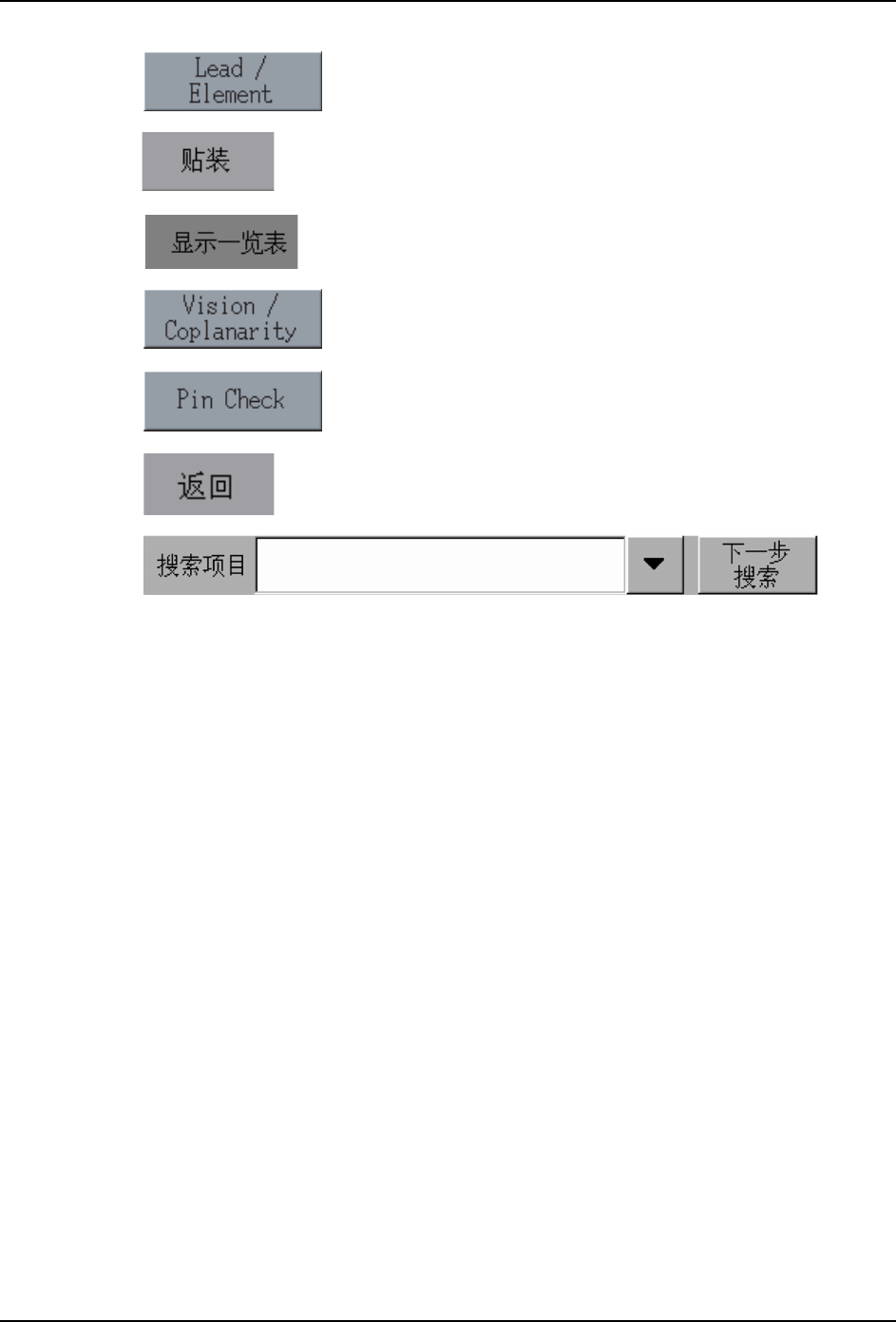

切换到 [Lead/Element 数据编辑 ] 画面，将关于引脚或者要素
的数据在 1 个画面内进行编辑。
切换到 [ 贴装数据编辑 ] 画面，将关于贴装的数据在 1 个画面
内进行编辑。
显示出将 PartType 数据全部成为可以编辑的一览表形式的画
面。
切换到 [Vision/Coplanarity 数据编辑 ] 画面，将关于影像处
理或者浮脚测试的数据在 1 个画面内进行编辑。
切换到 [BGA 元件的编辑 ] 画面，将关于检查针的数据在 1 个画
面内进行编辑。
关闭 [ 元件编辑 ] 画面。
在 [Part Type 编辑 ] 画面上，在 [ 项目检索 ] 文本框中输入一部分项目名后，可以检索
一览表的项目。另外，按下[仴]按键后可以显示检索的分类的一览表。
进行检索时，按下 [ 向下检索 ] 按键。从当前选择的项目中向下方向进行检索。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 241
1. Body
设定元件的形状和有关颜色的项目。
a. Body Length (X)(0.01 ～ 150.00 mm)
设定元件的 X 方向长度。( 不含引脚 )
对应 Vision Type
b. Body Width (Y)(0.01 ～ 150.00 mm)
设定元件的 Y 方向长度。( 不含引脚 )
对应 Vision Type
注意 )Body Length(X)、Body Width(Y) 的设定，需要限制在长边 25.00mm，短边 20.00mm。
4.V 如果以 Vision Type 10 输入了产品样本数值或者公证尺寸 (0603 等 ) 到元件数据
中时，不管是否正常吸取，在 X(Y) 方向会发生尺寸错误。因为元件的角是圆的，元
件有可能看上去很小。这时，在机器上取入影像信息，请创建元件数据。
c. Body Length Tolerance(0.00 ～ 9.99 mm)
设定元件主体 X 方向的尺寸的公差值。
Vision Type 「10: Rect」(2125，3216 等没有引脚的元件 )，请输入这个数值。除此
以外的 Vision Type(SOP 和 QFP 等的附有引脚元件 )，不需要输入此数值。还有，被
查出的元件的尺寸在公差值以上的时候，出现公差值错误。数值请以元件主体尺寸的
10％左右输入。
设定值 「0.00」的时候不进行尺寸检查。
对应 Vision Type
d. Body Width Tolerance(0.00 ～ 9.99 mm)
10 18 19 20 100 124 180 230
○○○○○○○○
10 18 19 20 100 124 180 230
○○○○○○○○
10 18 19 20 100 124 180 230
○○○○○○○○
ᇍᑨ9LVLRQ7\SH
٤٤٤٤٤٤
՟ᄤ
٤㧦䆒ᅮ᳝ؐᬜDŽ
㧦䆒ᅮؐ᮴ᬜDŽ㹿ᗑ㾚㧕
