PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 243 用机械夹具处理的元件时， 「Part Height」如下图请 从设定机械夹具前端部到元 件底部的长度。 f. Body Color 设定元件主体的颜色。只有在 Vision Type19 的时候支持。 对应 Vision Type 注意 )元件主体的颜色根据照明而变化。请看元件影像后进行判断。 g. Stand Off(0.00 ～ 25.40 m m) 是从引脚元件的…
6. 编辑程序 PRG-XPF-1.0S
242 XPF 编程手册
设定元件主体 Y 方向的尺寸的公差。
Vision Type 「10: Rect」(2125，3216 等没有引脚的元件 )，请输入这个项目。还
有，被查出的元件的尺寸在公差值以上的时候，出现公差值错误。数值请以元件主体
尺寸的 10％左右输入。设定值 「0.00」的时候不进行尺寸检查。
对应 Vision Type
e. Part Height(0.01 ～ 25.40 mm)
设定元件的高度 ( 厚度 : 从吸嘴吸取面到元件底部 )。包含引脚长度。
关于 「Pickup Point Offset Z」和 「Placing Offset Z」在以后叙述。
对应 Vision Type

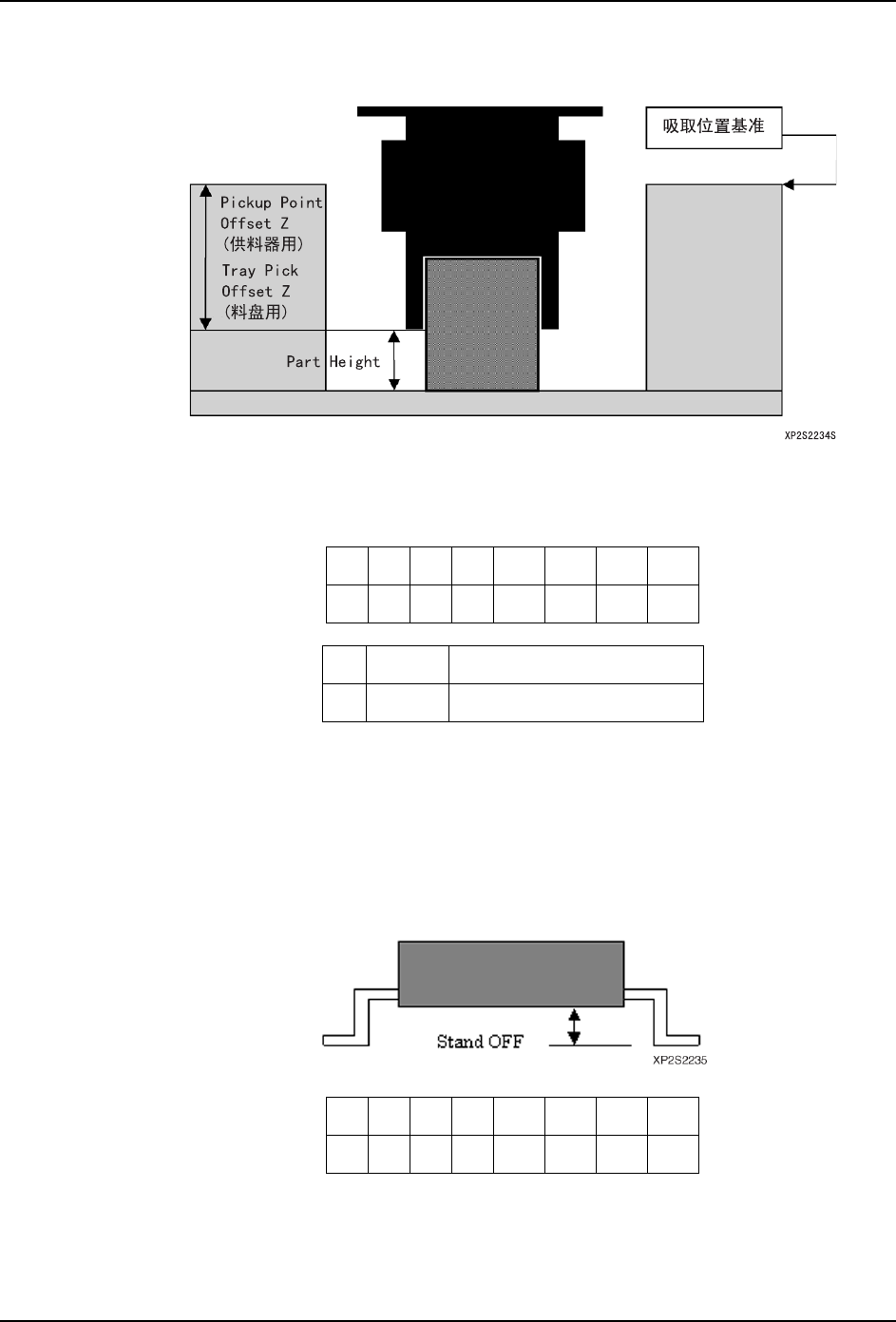

·料带/料盘的时候
料带及料盘的上面是吸取基准位置。
吸着时的 Z 轴高度
( 料带的时候 ) 吸取位置基准 + Pick-up Point Offset Z
( 料盘的时候 ) 吸取位置基准 + Tray Pick Offset Z
·机械夹具的时候
10 18 19 20 100 124 180 230
○○○○○○○○
10 18 19 20 100 124 180 230
○○○○○○○○
পԡ㕂ޚ
3LFNXS3RLQW2IIVHW=ॳ⚍
7UD\3LFN2IIVHW=ॳ⚍
3LFNXS3RLQW
2IIVHW=
կ఼᭭ᯊ
7UD\3LFN
2IIVHW=
᭭Ⲭᯊ
3DUW+HLJKW
0&6;6D
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 243
用机械夹具处理的元件时，「Part Height」如下图请从设定机械夹具前端部到元
件底部的长度。
f. Body Color
设定元件主体的颜色。只有在 Vision Type19 的时候支持。
对应 Vision Type
注意 )元件主体的颜色根据照明而变化。请看元件影像后进行判断。
g. Stand Off(0.00 ～ 25.40 mm)
是从引脚元件的电路板表面到元件主体底部的距离。仅仅检查引脚的垂直方向的弯曲
的元件时需要设定。
只有 Vision Type 100 时支持。
对应 Vision Type
10 18 19 20 100 124 180 230
╳╳○╳╳╳╳╳
0: Black 元件主体映射为黑色。
1: White 元件主体映射为白色。
10 18 19 20 100 124 180 230
╳╳╳╳○╳╳╳
6. 编辑程序 PRG-XPF-1.0S
244 XPF 编程手册

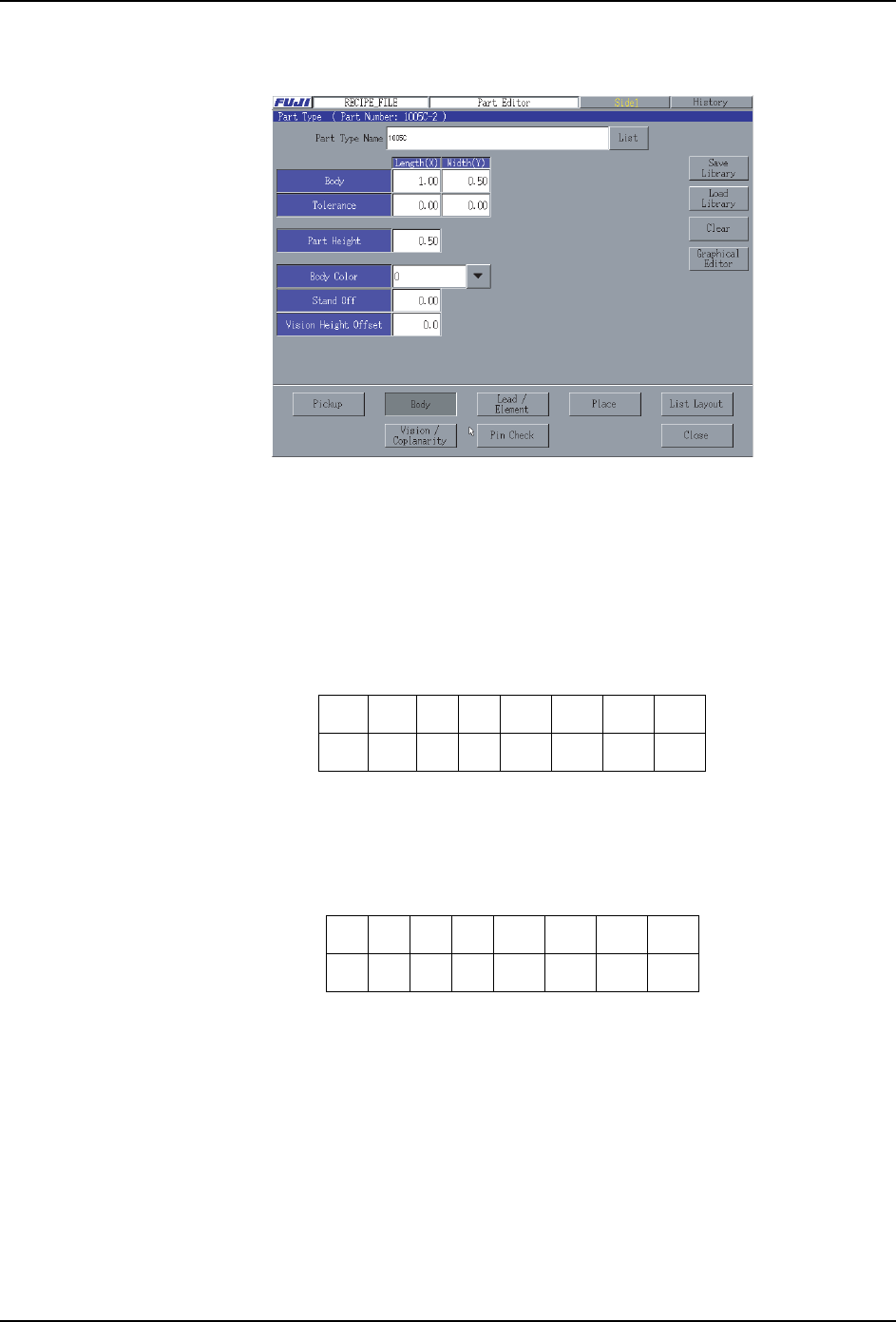

Tips)关于 [Body 数据编辑 ] 画面
Body条目的项目，在[Body数据编辑]画面设定。要显示这个画面，请按下[Body]按键。
2. Lead/Element
设定有关引脚间距的公差范围和引脚的影像处理、要素的项目。
a. Pitch Tolerance(0 ～ 100 %)
设定引脚间距的公差范围。
只有 Vision Type 19、20、100、180 的时候支持。
设定值 0％的时候，作为 30％进行处理。
对应 Vision Type
b. Measure Point of Lead(0 ～ 100 %)
对于引脚长度，设定从引脚端在多少％的位置进行影像处理。
只有在 Vision Type19、20、100 的时候支持。
设定值是 0％的时候，进行对从引脚端开始 20％的位置的处理。
10 18 19 20 100 124 180 230
╳╳○○○╳○╳
10 18 19 20 100 124 180 230
╳╳○○○╳○╳
