3. 创建生产程序例子 PRG-XPF-1.0S
40 XPF 编程手册

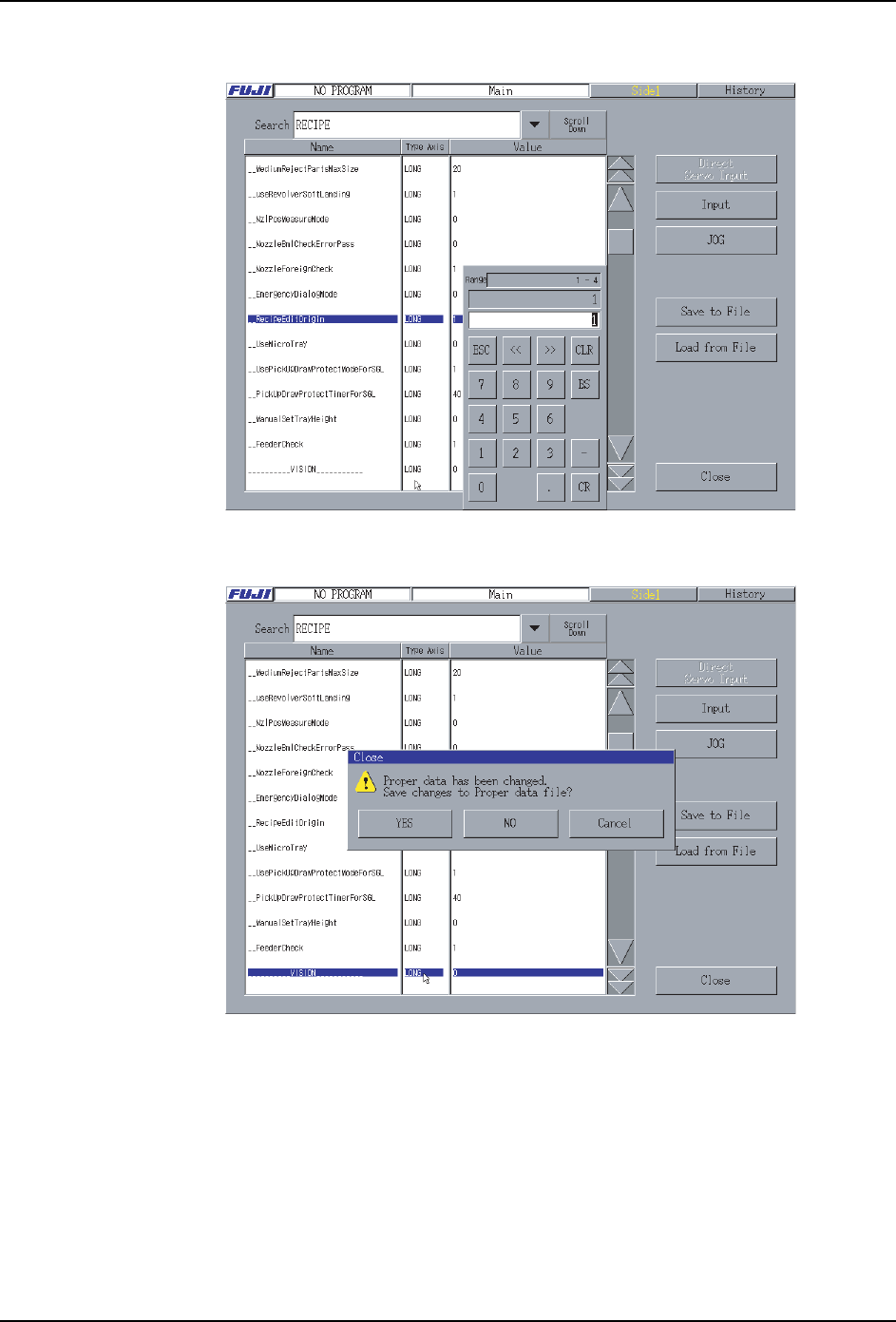

b. 在 [ 固有值编辑器 ] 画面上，检索 「__RecipeEditOrigin」，在其数值中输入 「1」。
c. 按下[关闭]按键后，显示下面的对话框，按下[是]按键。返回[主画面]。
08PRG-0015E
08PRG-0016E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 41
3.1 元件数据的创建
在这里，说明关于创建电阻器和 QFP 120Pin 的元件数据的步骤。

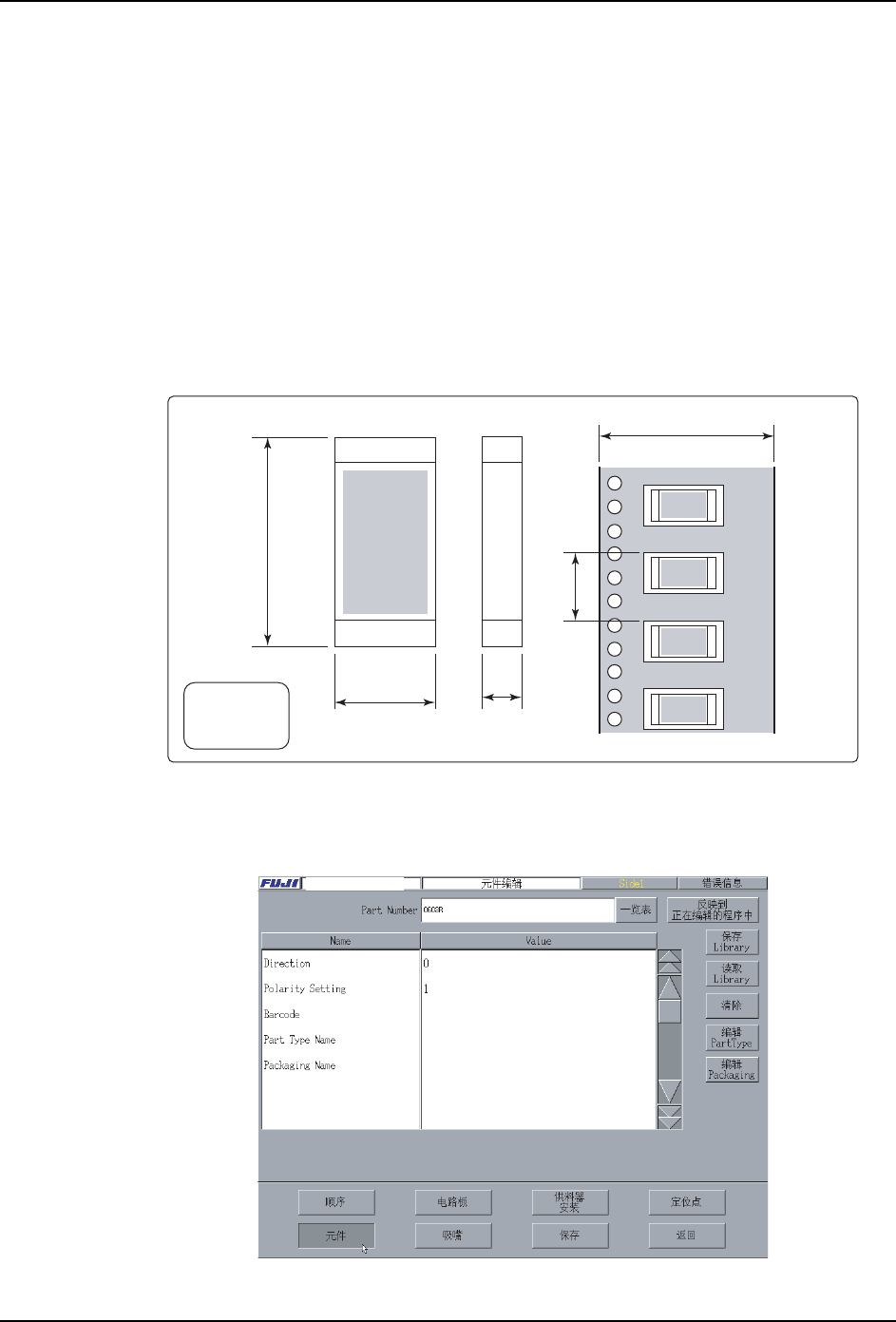

创建元件数据的时候，需要元件和包装的尺寸等信息。此时，请把元件和包装的数据表等做
为参考输入。
XPF 支持角度标准化程序技术 (porariti 技术 )。使用 porariti 技术的话，要变更元件的供
应方向的时候，只要变更元件数据的 「Direction」，就可以用与变更前同样的角度贴装元
件。
创建元件数据的时候，请注意元件的方向。
3.1.1 创建电阻器的元件数据
创建电阻器的元件数据时，按以下步骤进行。
操作步骤

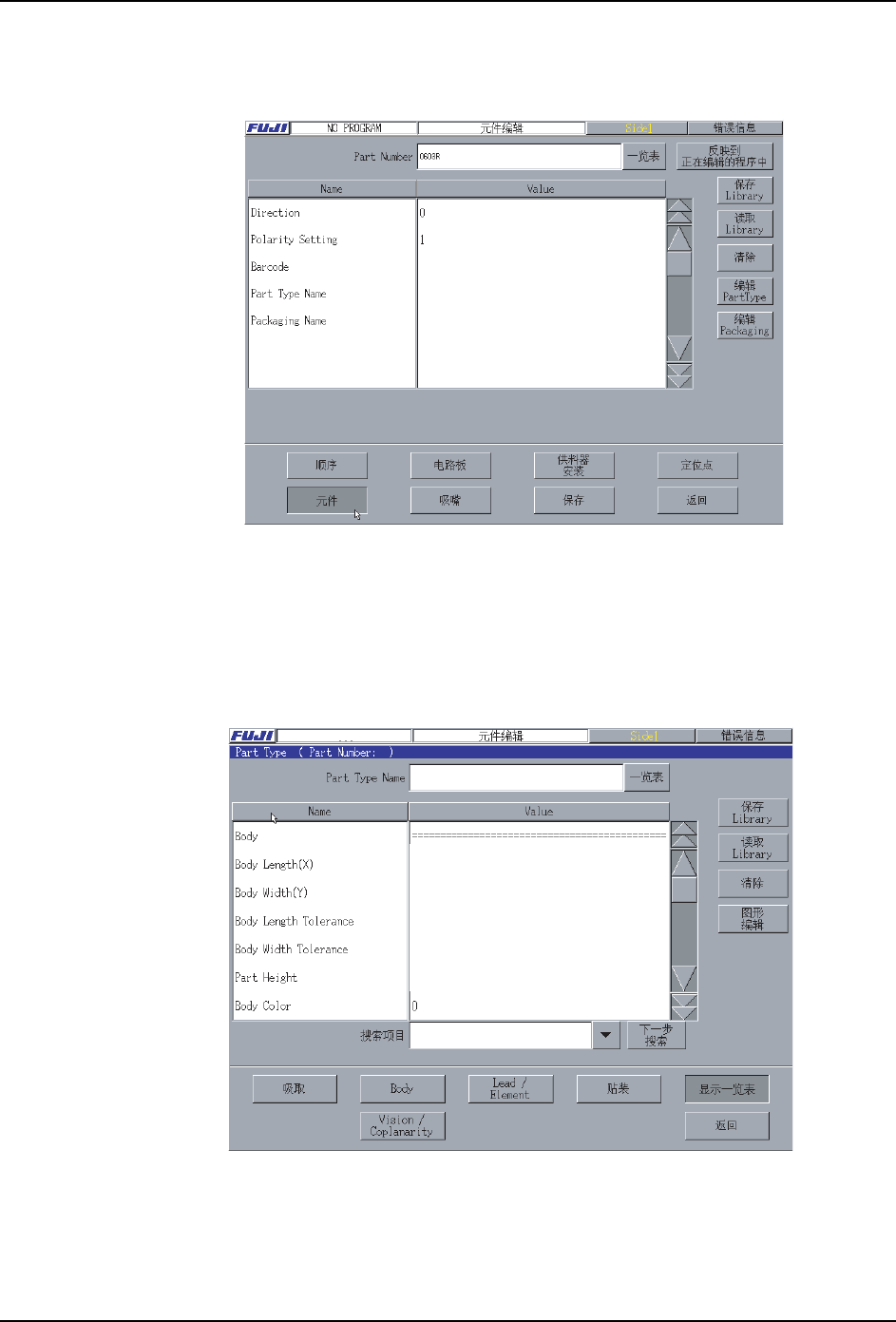

1. 从 ［主画面］顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 元件 ]，显示 [ 元件编辑 ] 画面。
35*6
/
:
ऩԡ˖PP
/
:
35*6
&RPPHQW
3DUW
B75$<352'8&77(67
3. 创建生产程序例子 PRG-XPF-1.0S
42 XPF 编程手册
2. 请输入下面的数值到 Part Number。
·Part Number:3301
3. 设定 porariti 功能。
请设定如下项目的数值。
·Polarity Setting:1: YES
4. 为了输入电阻器的元件信息，请按下 [Part Type 编辑 ] 按键。
显示 [Part Type 编辑 ] 画面。
35*6
&RPPHQW
3DUW
35*6
12352*5$0
