6. 编辑程序 PRG-XPF-1.0S
274 XPF 编程手册

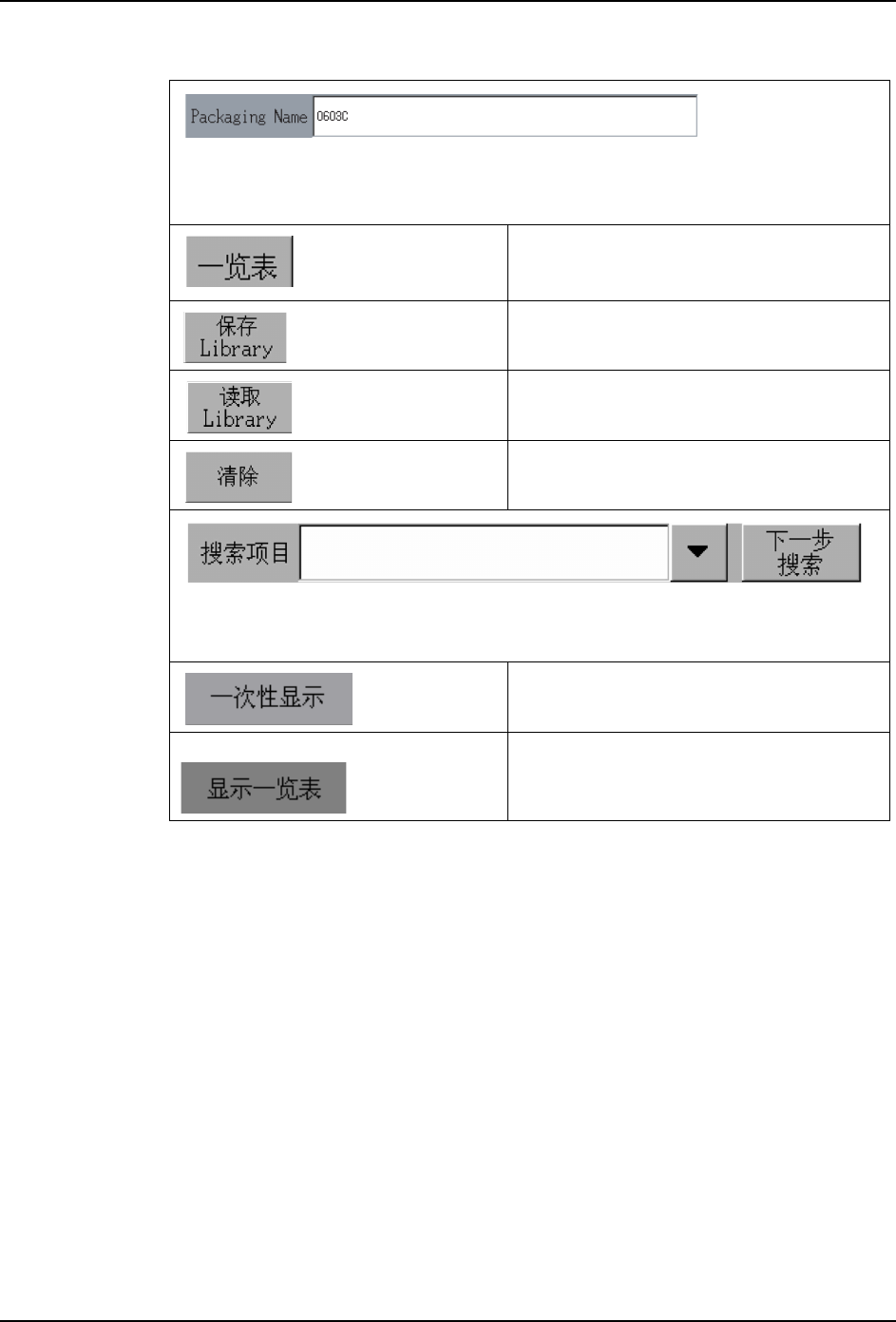

操作按键说明
1. 项目说明
a. Packaging Type
从以下菜单中选择供应元件的包装种类。
指定包装名。( 最大 60 个字符 )
注意 )包装名中有不能使用的字符。详细请参考 " 2.4 输入限制 "。
显示并选择登录在编辑中的生产程序中的
Package 或者显示保存在 Library 中的
Package 一览表。
把 Package 保存在 Library。保存的时候，
显示出确认信息。
读入保存在 Library 中的 Package。
清除当前显示的数据。
项目检查是搜索并显示指定的数据名称。选择黑色下拉键显示分类目录，也可以直
接从键盘输入数据名称来搜索。选择 [ 下一步搜索 ] 键以从上至下的方向进行搜
索。
显示出将 Package 数据可以用 1 个画面编
辑的编辑画面。
显示出将 Package 数据可以全部编辑的一
览表型的画面。
0： Tray
10： Bulk
20： 32mm Adhesive
30： 12mm (no U-groove) Embossed, 16or24mm Embossed
40： Stick Feeder
50： 8mm Paper or Emboessed, 12mm (U-groove) Embossed
70： 32mm and Over Embossed
80： Dual Tape
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 275
下面的项目，在 「Packaging Type」的数值中选择 「0: Tray」以外的时候有效。
下面的项目，在 「Packaging Type」的数值中选择 「0: Tray」的时候有效。
「6」、「7」没被正式支持。( 不能编辑 ) 但是，如果读入设定的 Packaging 到 「6」、「7」
中时，各自与 「2」、「4」同样的动作。
90： Stick (U-groove) Feeder
Tape Width(0 ～ 255 mm)： 设定料带的宽度。
Feed Pitch(1 ～ 100 mm)： 设定料带的送料距离。
Tray Type： 请从以下选择使用的料盘类型。
0： Matrix-Dump 以空的状态在重量以 240g 以下，用吸取
器可以吸取的料盘。如果发生元件吸取
错误，作为补件动作在相同吸取位置反
复进行吸取动作，即使指定次数补件也
不能吸取时机器停止。
2： No Matrix-Dump 以空的状态在重量以 240g 以下，用吸取
器可以吸取的料盘。如果发生元件吸取
错误，作为补件动作在相同吸取位置反
复进行吸取动作，即使指定次数补件也
不能吸取时移动到以下的位置继续吸取
动作。
4： No Matrix 因为空的状态在重量 240g 以上不能自动
排出的料盘以及不能用吸取盘吸取的料
盘。在吸取元件错误时的补件动作与上
述 No Matrix-Dump 同样。
Tray Length(0.00 ～ 630.00 mm)： 请输入在安装使用的料盘的方向上从 Side
看的时候的 X 方向的长度。
Tray Width(0.00 ～ 630.00 mm)： 请输入在安装使用的料盘的方向上从 Side
看的时候的 Y 方向的长度。
Tray Thickness(0.0 ～ 25.4 mm)： 料盘自动排出时，请输入料盘厚度 (4mm 以
上)。

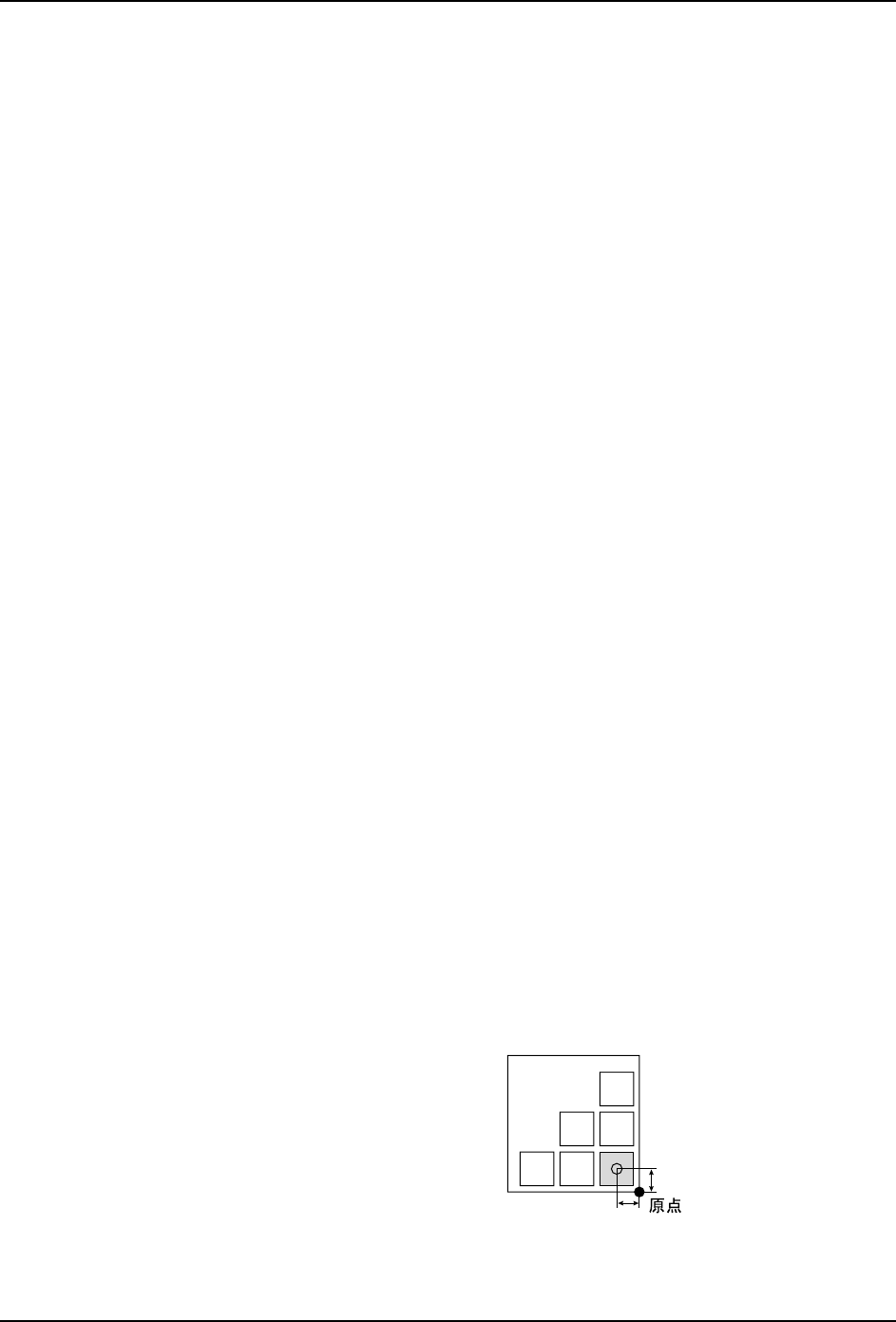

Tray First Pickup Position X(-
250.00 ～ 0.00 mm)：
请输入从料盘原点 ( 已装载的状态下从
Side1 视角观察在料盘的右下角 ) 吸取第 1
个元件的坐标 X 方向的长度。
X
Y
MCSX341a
6. 编辑程序 PRG-XPF-1.0S
276 XPF 编程手册
Tips)关于元件数据和模板数据的运用
在 XP 系列机器上，影像处理用的模板数据保存方法在 XP-142E/242E/143E/243E 系列上
与 XP-141E/241E/341E 系列是不同的。
将在XP-141E/241E/341E系列上使用的模板在 XP-142E/242E/143E/243E,XPF上使用时，
将使用的模板文件 ( 后缀 : .tpl) 从 XP-141E/241E/341E 的元件驱动器中复制到 XP-
142E/242E/143E/243E 的元件驱动器的 TPL 文件夹内，请将固有值 OPERATION_2 的
「CCIMFTemplateMode」设定为 「1」。
备注 )相对于在 XP-142E/242E/143E/243E 系列上，将模板数据作为 Part Type 数据的一部分
( 后缀 : .pds) 进行保存，而在 XP-141E/241E/341E 系列上，将模板文件作为机器的硬
盘驱动器内独立的文件 ( 后缀 : .tpl) 进行保存。
因为在 XP-142E/242E/143E/243E，XPF 上将模板数据作为 Part Type 数据的一部分进行
保存，所以在读取机器中生产程序的 Part Type 数据创建模板时，模板数据仅仅存在于
其生产程序中。创建模板后，重新传送同名的生产程序并覆盖后，在生产程序中保存的
模板被删除。这种情况下，在其状态下要进行生产时显示出没有必要的模板的错误信

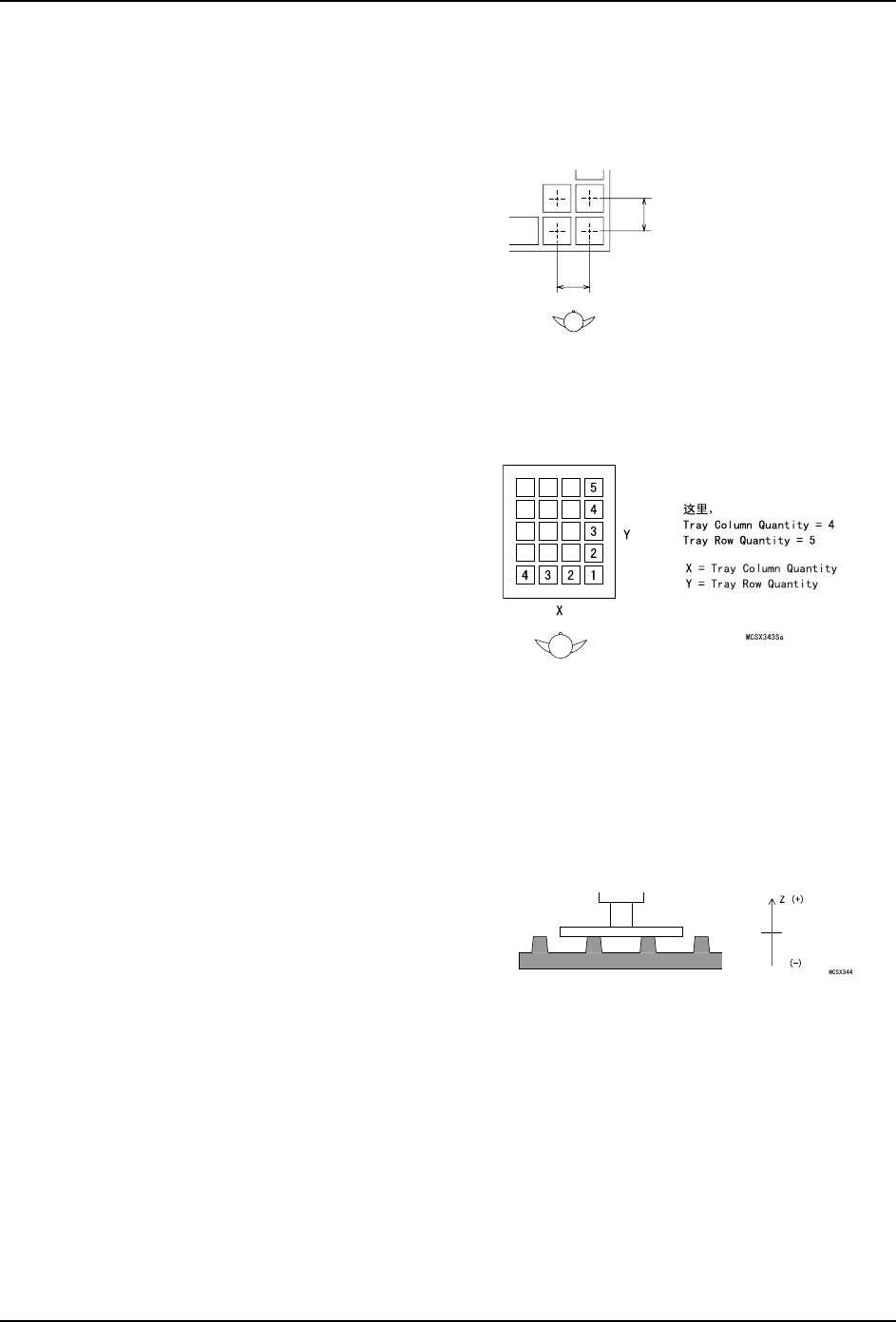

Tray First Pickup Position Y(0.00
～ 330.00 mm)：
请输入从料盘原点 ( 已装载的状态下从
Side1 视角观察在料盘的右下角 ) 吸取第 1
个元件的坐标 Y 方向的长度。
Tray First Pickup Position Y(0.00
～ 330.00 mm)：
请输入已装载的状态下从 Side1 视角观察
到的料盘在 X 方向的孔之间的间距。
Tray Row Pitch(0.00 ～ 330.00 mm)： 请输入已装载的状态下从 Side1 视角观察
到的料盘在 Y 方向的孔之间的间距。
Tray Column Quantity(0 ～ 64)： 请输入已装载状态下从 Side1 视角观察到
的料盘 X 方向的孔数。
Tray Row Quantity(0 ～ 64)： 请输入已装载状态下从 Side1 视角观察到
的料盘 Y 方向的孔数。
Tray Dump Pick Position X(-630.00
～ 0.00 mm)：
排出料盘的时候将吸取的坐标从料盘方向
原点开始的 X 方向的位置输入。
Tray Dump Pick Position Y(0.00 ～
630.00 mm)：
排出料盘的时候将吸取的坐标从料盘方向
原点开始的 X 方向的位置输入。
Tray Column Quantity(0 ～ 64)： 请输入已装载状态下从 Side1 视角观察到
的料盘 X 方向的孔数。
Y
X
X = Tray Column Pitch
Y = Tray Row Pitch
(mm)
MCSX342a
