3. 创建生产程序例子 PRG-XPF-1.0S
46 XPF 编程手册

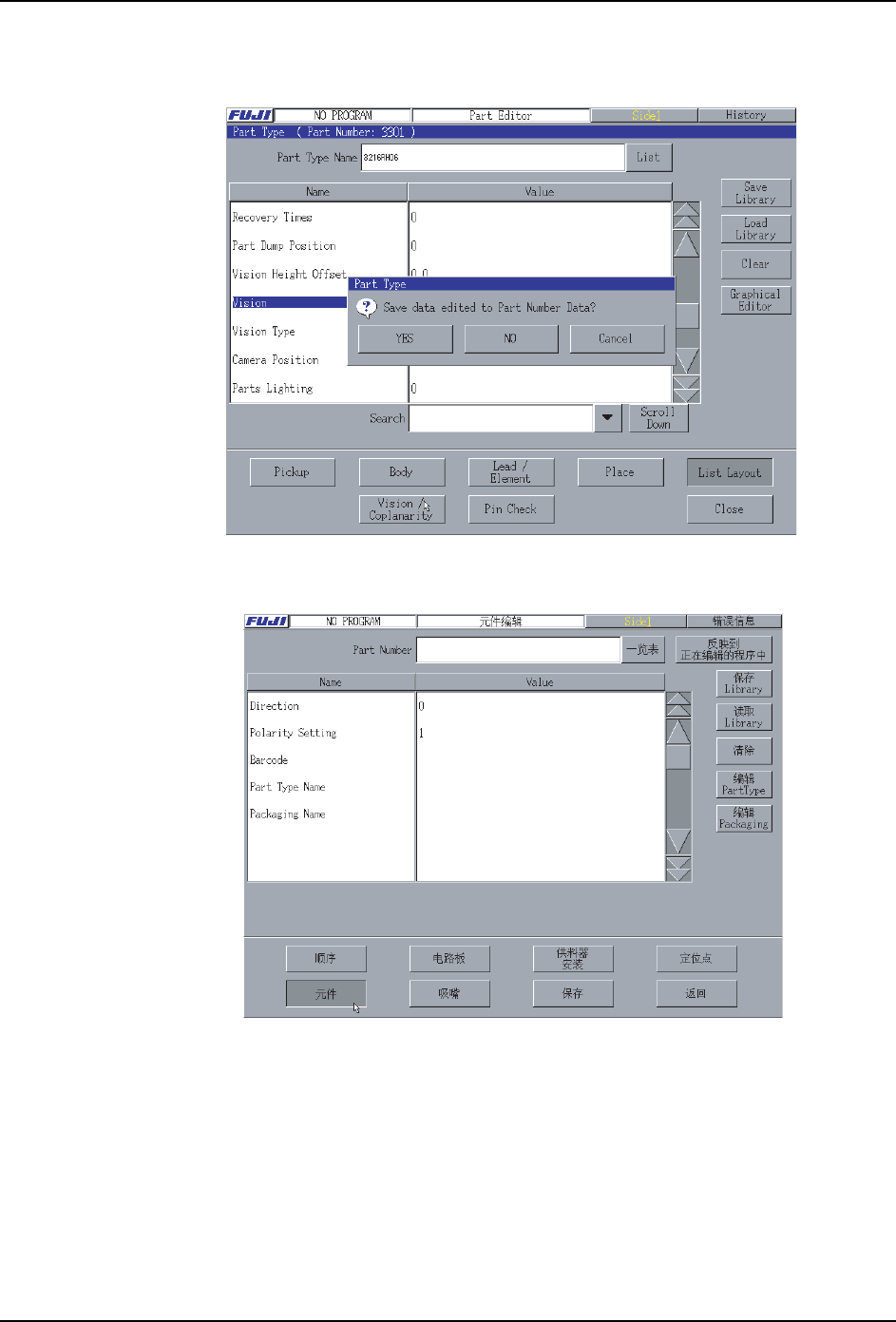

11.按下 [ 关闭 ] 按键。
显示出如下对话框，按下[是]按键。编辑的内容反映在Part Number 数据中。
12.返回 [ 元件编辑 ] 画面。
08PRG-0027E
35*6
Comment
5+
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 47

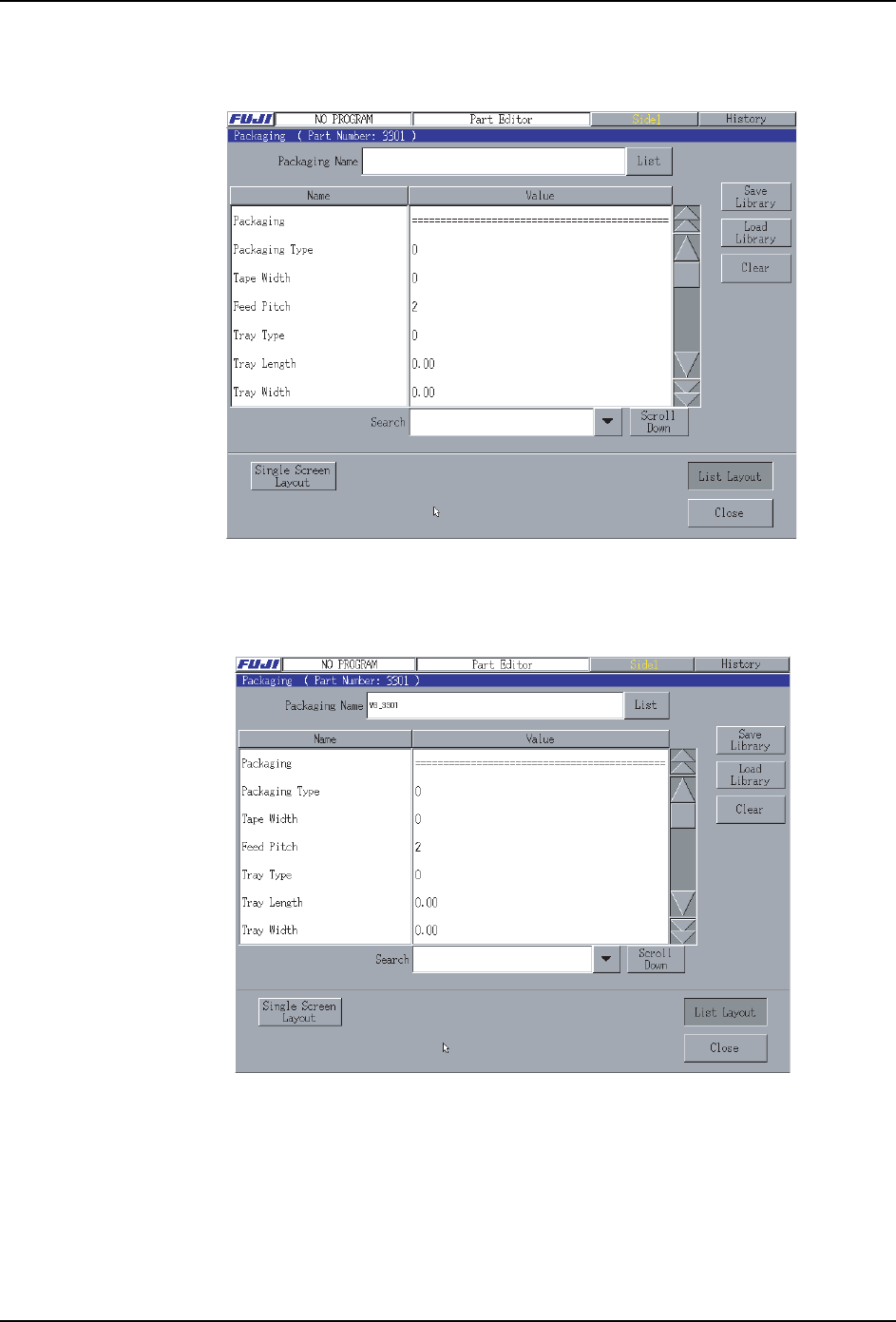

13.为了输入 Packaging 信息，请按下 [Packaging 编辑 ] 按键。
显示出 [Packaging 编辑 ] 画面。
14.请输入下面的数值到 Packaging Name 中。
·Packaging Name:W8_3301
15.请从包装的种类选择下面的数值。
a. Packaging Type:5: 8mm Paper or Embossed, 12mm(U-groove) Embossed
16.请下面的项目设定料带的宽度和送料间距。
·Tape Width:8( 料带的宽度 )
·Feed Pitch:4( 送料间距 )
08PRG-0029E
08PRG-0030E
3. 创建生产程序例子 PRG-XPF-1.0S
48 XPF 编程手册

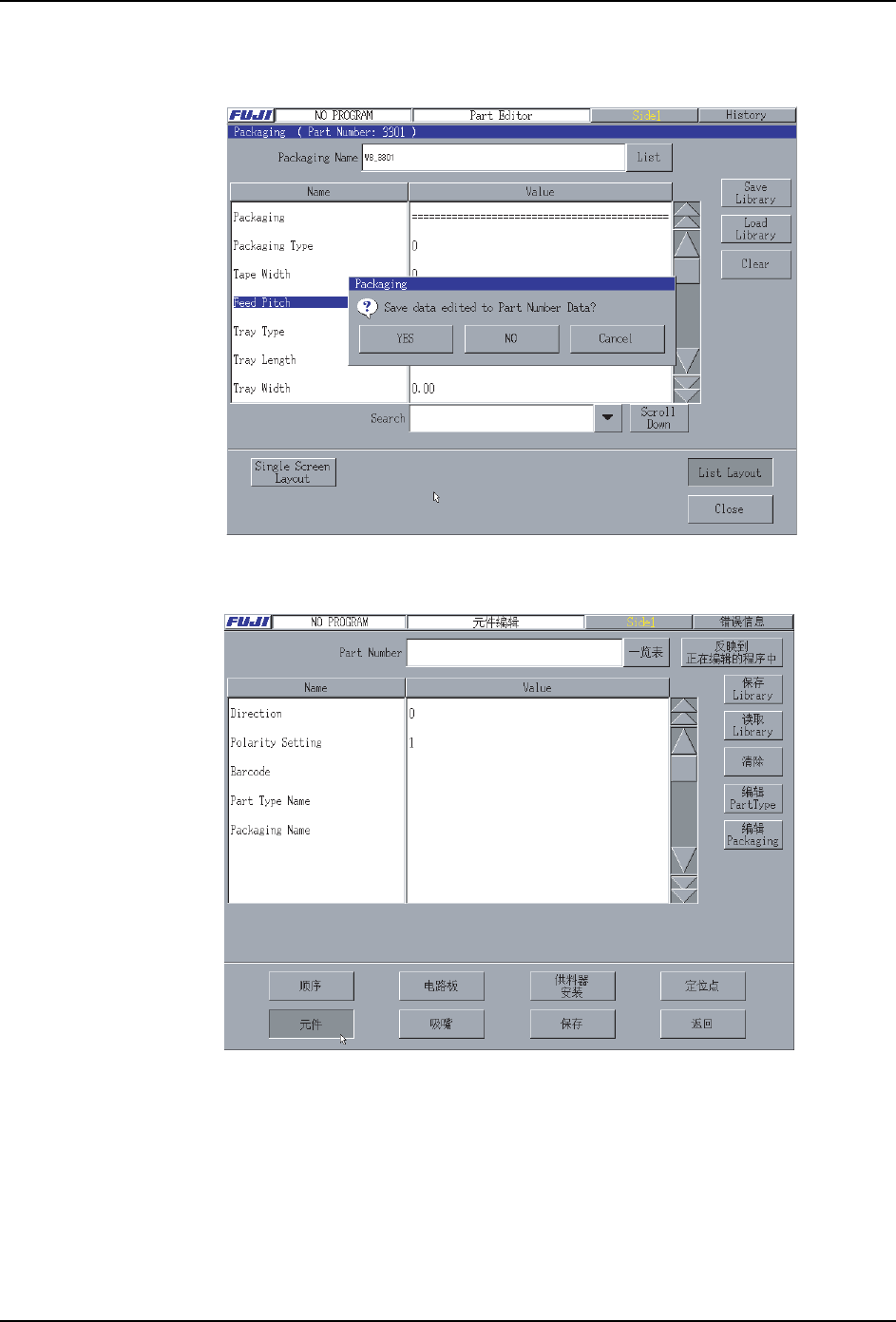

17.按下 [ 关闭 ] 按键。
显示出如下确认信息、按下[是]按键。编辑的内容反映到Part Number 数据。
18.返回 [ 元件编辑 ] 画面。
19.设定元件的供应方向。
因为创建元件数据 (Part Type) 时的元件的方向和包装内的元件的方向同样，请设定下
面的数值。
Direction：0（0亱）
创建「Direction」、元件数据 (Part 如果 Type) 时的元件的方向和元件供应的方向 ( 包
装内的元件的方向 ) 不同，需要设定。详细请参考 「程序概要」的 「porariti 技术」。
08PRG-0032E
35*6
Comment
5+
