3. 创建生产程序例子 PRG-XPF-1.0S
68 XPF 编程手册
3.4 供料器设置
说明料站的设定步骤和供应元件的平台。
电阻器和 QFP 120Pin 的元件供应方法，如下所示。
·电阻器 :8mm 纸带(从MFU-30 供应 )
·QFP 120Pin: 料盘 ( 从 BTU-A 供应 )
生产的时候，MFU-30 连接到 Side1、BTU-A 连接到 Side2。
3.4.1 操作步骤
1. 从 ［主画面］顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 供料器设置 ]，显示 [ 供料器设置
编辑]画面。
08PRG-0067E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 69
2. 选择 Side2 元件供应单元。请选择下面的数值。
Side2 元件供应单元 :BTU-A
变更元件供应单元使时，显示出如下信息，请按下 [OK] 按键。
3. 在料站 「1-20」中设定元件号码 「3301」的元件。
从平台 / 料站号码 ( 画面左端的号码 ) 选择 「1-20」，请按下 「元件号码」列。显示出
如下元件号码的一览表。
08PRG-0068E
08PRG-0069E
3. 创建生产程序例子 PRG-XPF-1.0S
70 XPF 编程手册

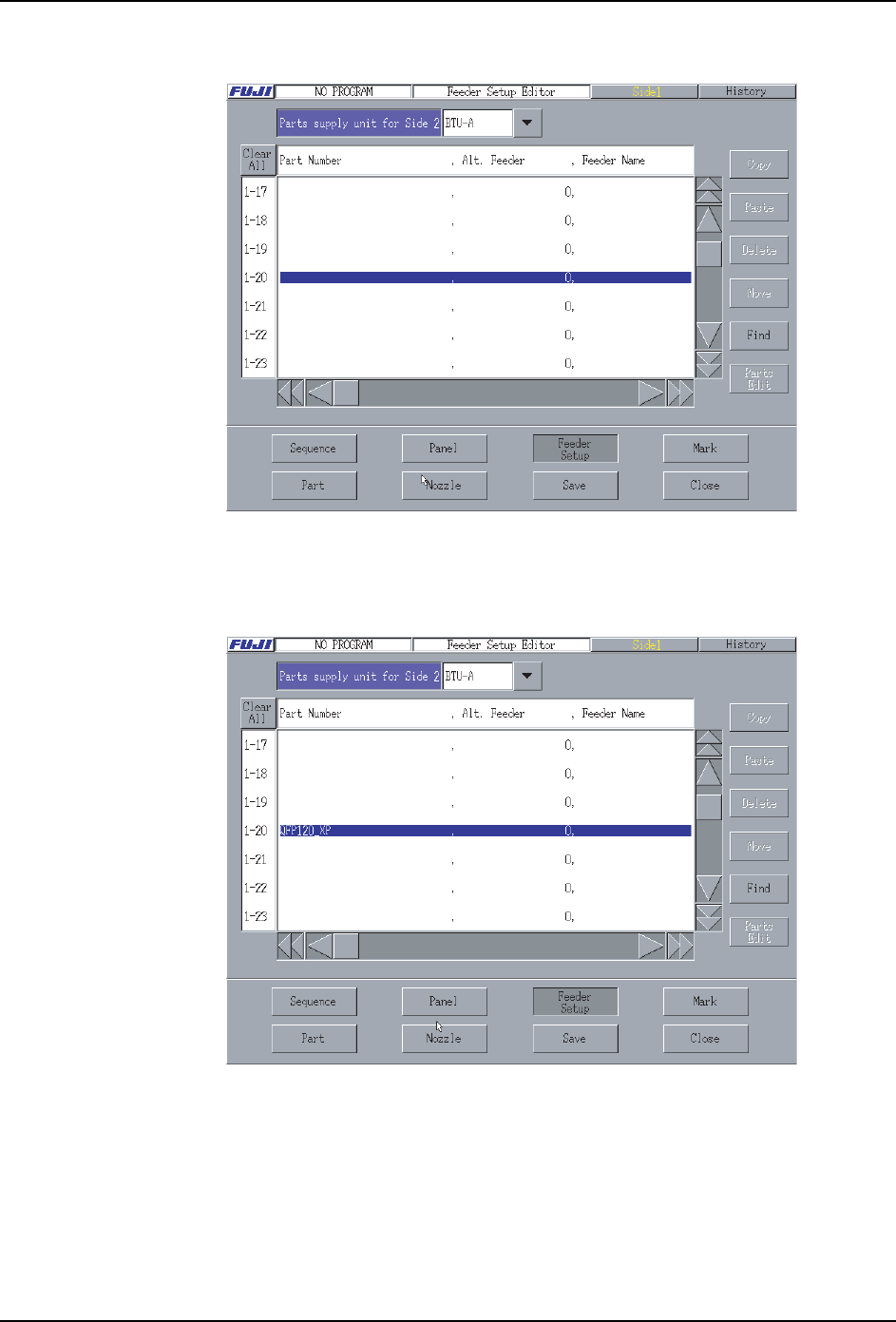

4. 选择符合的元件号码时，显示出所定的料站元件号码。
5. 同样，在料站 「2-10」中设定元件号码 「QFP120」的元件。
从平台 / 料站号码选择 「2-10」 ，按下 「元件号码」列、请从元件号码的一览表选择
「QFP120」。
6. 进入到下一步操作。
08PRG-0070E
08PRG-0071E
