PRG-XPF-1.0S 3. 创建生产程序例子 XPF 编程手册 43 5. 请在 Part Type Name 中输入下面的数值。 ·Part Type Name:3216RH06 6. 输入 元件的主体尺寸。 请在下面的项目里输入各自电阻 器的主体尺寸。 备注 )在 Body Length Tolerance、Body Width 中，请输入 + 方向的误差到 Tolerance。 Body Length(X): 3.2 ( 元件…
3. 创建生产程序例子 PRG-XPF-1.0S
42 XPF 编程手册
2. 请输入下面的数值到 Part Number。
·Part Number:3301
3. 设定 porariti 功能。
请设定如下项目的数值。
·Polarity Setting:1: YES
4. 为了输入电阻器的元件信息，请按下 [Part Type 编辑 ] 按键。
显示 [Part Type 编辑 ] 画面。
35*6
&RPPHQW
3DUW
35*6
12352*5$0
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 43

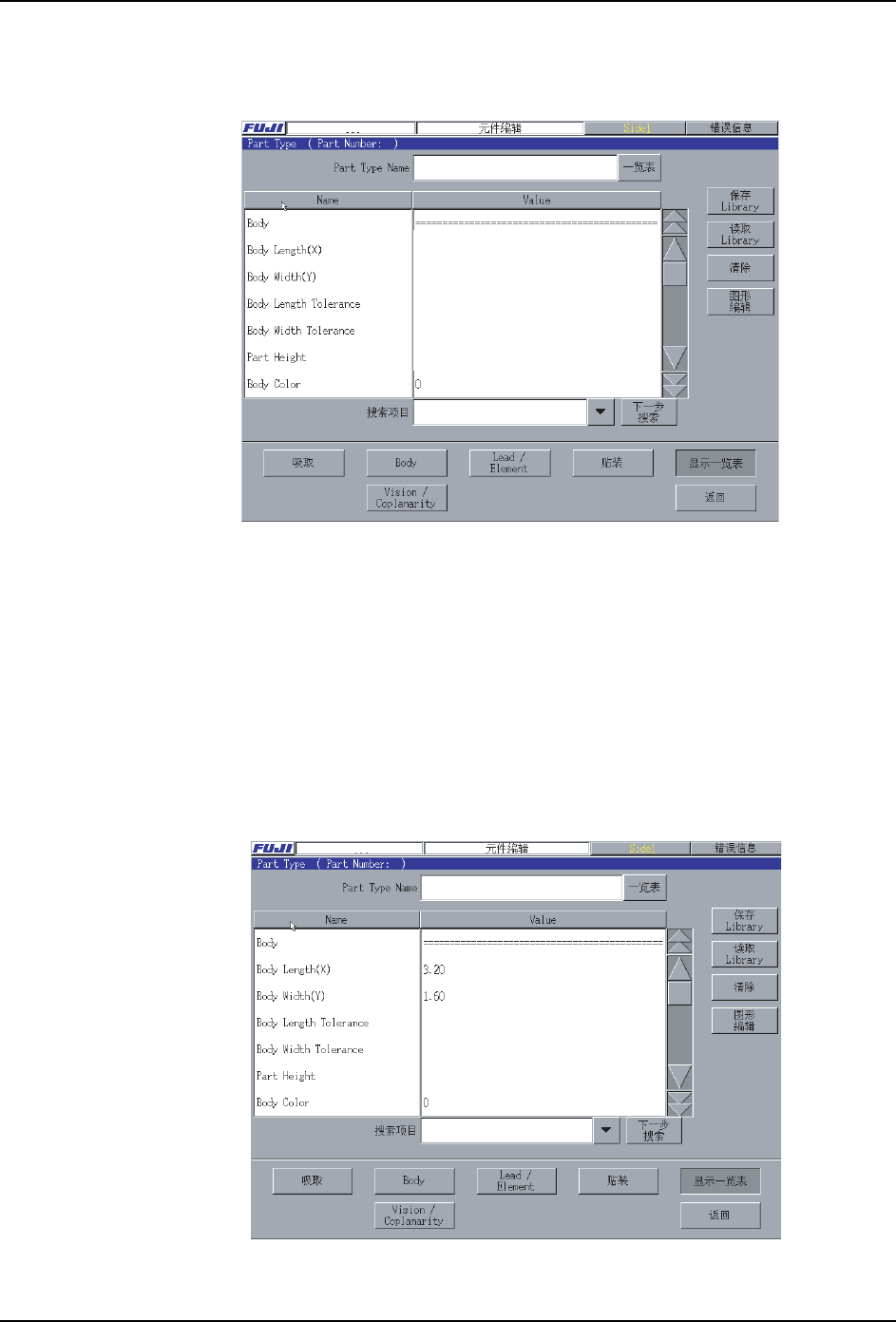

5. 请在 Part Type Name 中输入下面的数值。
·Part Type Name:3216RH06
6. 输入元件的主体尺寸。
请在下面的项目里输入各自电阻器的主体尺寸。
备注 )在 Body Length Tolerance、Body Width 中，请输入 + 方向的误差到 Tolerance。
Body Length(X): 3.2 ( 元件的长度、X 方向 )
Body Width(Y): 1.6 ( 元件的宽度、Y 方向 )
Body Length Tolerance: 0.05 ( 元件的长度的误差 )
Body Width Tolerance: 0.05 ( 元件的宽度的误差 )
Part Height: 0.6 ( 元件的高度 )
35*6
12352*5$0
5+
35*
6
12352*5$0
5+
3. 创建生产程序例子 PRG-XPF-1.0S
44 XPF 编程手册
7. 输入吸取元件时使用的吸嘴。
请选择 「Nozzle Name」项目的 [Value]。
8. 显示 [ 吸嘴选择 ] 画面。选择 [ 旋转自动更换头 ] 标签页、请选择下面的吸嘴名。
·Nozzle Name：M013(Diameter: 1.3)
35*6
12352*5$0
5+
3URFHVV
0LQLPXP1R]]OH'LDPHWHU
0D[LPXP1R]]OH'LDPHWHU
1R]]OH1DPH
3LFNXS$XWR2IIVHW
3DUW3LFNXS2IIVHW
3LFNXS$XWR2IIVHW;
