2. 生产程序概要 PRG-XPF-1.0S
24 XPF 编程手册
从机器向 FujiFlexa 的 Job 或者元件数据库访问时
使 Fuji Flexa 数据存取机功能有效的话，能读入与元件 / 定位点数据及 XPF 机器的模型名
对应的 Job( 生产程序 ) 到 XPF 机器上。同时，编辑重新读入的 Job 或者元件 / 定位点数据
后，重新保存到 Fuji Flexa 后，即使不用 uji Flexa 操作也能反映编辑结果。在复数的 XPF
上不仅共有数据，而且也可以共有 Fuji Flexa。
注意 )
1.XPF 机器上不能新建 Job。
2.在出现 Fuji Flexa 或者网络上的故障时这个功能也不能使用，在 XP 机器内奉劝保存
可以信赖的生产程序。
3.要用本功能 XP 机器上更新 Job 时，从 Fuji Flexa 上向机器传输时，有必要在 Fuji
Flexa 上执行 （［Job 编制器］- ［工具］- ［生产程序的生成］）并在 XP 机器上反映
变更的内容。
在使用 Fuji Flexa 访问功能时，请设定以下的固有值。
OPERATION_2
COMMUNICATION
备注 )使用Fuji Flexa数据存取功能，读入/保存Fuji Flexa数据的时候，能指定Overridema
机器类型。
__FlexaDataShareMode: 1( 访问 )
__FlexaServerPort: 1024 ～ 65535 （通信接口号）
__PartLibraryCentricMode: 0( 以 Job 的 Library 优先读取 )
1( 以全局的 Library 优先读取 )
__FlexaUploadOverride: 0( 可以保存到 Generic: 也反映到其他机种 )
1( 必须保存到 Override: 对其他机种没有影响 )
__FlexaUserServerIpAddr: IP 地址 （FujiFlexa 用户伺服 PC）
__FlexaUserName: 最大 31 字符 （用户名）
__FlexaPassword: 最大 31 字符 （没有访问控制时不需要）
__FlexaModelName: 最大 31 字符 （在 FujiFlexa 上设定的该机器的型号
名或者机器昵称）
PRG-XPF-1.0S 2. 生产程序概要
XPF 编程手册 25
从 Fuji Flexa 读取生产程序
操作步骤
1. 从主画面选择 [ 程序 ]、[ 编辑程序 ]，显示出 [ 编辑程序 ] 画面。
2. 按下[选择程序]画面左上角的[▼]，选择[Fuji Flexa] 驱动器。
3. 选择[Fuji Flexa]后，在「程序名」的区域中显示出保存在Fuji Flexa中的Job的一览表。
4. 单击读取 Job 的 Job 名，或者单击修订号。
备注 )读取 Job 的生产程序时，其他还有 ［生产］- ［选择程序］和 ［程序］［最优化］，可
以用同样的操作读取。
注意 )仅仅执行 Job 的读取，生产程序文件 （*.POG）即使在 XP 机器的硬盘上，也不能作成
Fuji Flexa 的 Job。要把读取的生产程序保存到 XP 机器内的时候，在 ［编辑］画面上
进行 Job 的保存时，在保存文件夹选择对话框的硬盘选择上选择 「/sd0」后，生产程
序 （*.POG）保存在 XP 机器的硬盘上。
2. 生产程序概要 PRG-XPF-1.0S
26 XPF 编程手册
向 Fuji Flexa 保存生产程序
编辑的生产程序的保存方法有从 Job 中直接读取并按原样保存到 Job 中的方法 （Job 保存）
和将从 Fuji Flexa 传输来的生产程序保存到 Job 中的方法 （反映到 Job 中）的 2 种方法。
Job 保存
1. 从主画面选择 [ 程序 ]、[ 编辑程序 ]，显示出 [ 编辑程序 ] 画面。

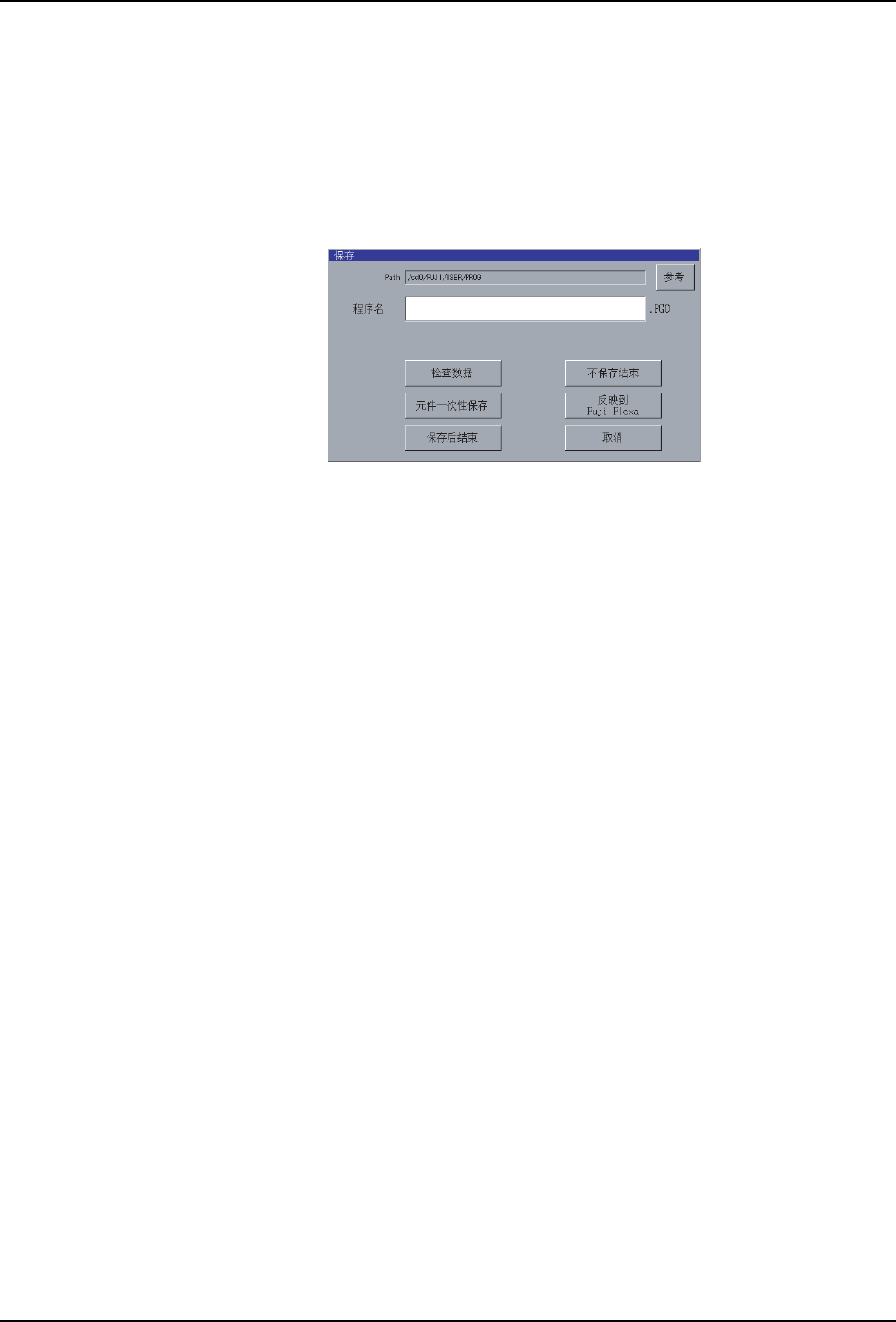

2. 在[编辑程序]画面上按下[保存]按键后，显示出Job的[保存]对话框。
3. 按下 [ 保存 ] 对话框的 [ 参考 ] 按键后，进一步显示出 「选择保存文件」对话框，选择
保存 Job 的文件夹，按下 [OK] 按键。
4. 在 [ 保存 ] 对话框上输入 Job 名和 revision，按下 「保存到文件」按键。
5. 显示出确认信息，请按下[是]按键。开始进行Job的保存。
2.5.6 与 Fuji Flexa 共有数据时的限制事项
在 XPF 和 Fuji Flexa 之间共有数据时，有限制项目名称等的一些注意事项。
关于元件数据 / 定位点数据的编辑的限制事项
元件数据 / 定位点数据没有必要特意访问 Fuji Flexa，在 XPF 和 Fuji Flexa 上，有数据的
范围或者禁止字符等不同规格的数据。在 XPF 机器上读取 Fuji Flexa 数据库的元件数据 /
定位点数据进行编辑时，请注意以下事项。
元件号
XPF 和 Fuji Flexa 上的禁用字符不相同。
含有 「:;?<>|$」的数据在 XPF 机器上不能处理。这些数据用 [ 程序 ]-[ 文件操作 ] 画面或
者 [ 生产程序 ]-[ 编辑 ]-[ 元件 ] 画面的 [Libtary 读取 ] 指令可以显示数据的一览表，但
是不能操作文件或者读取 / 保存数据。
关于输入字体的详细内容，请参考 "2.4 输入限制 "。
Part Type 数据
1. Part Transport Speed:XPF 和 Fuji Flexa 的有效范围不同。
（进程的 「Part Transport Speed」上设定 0 的时候，保存时自动地从 0 变换为 100。0
和 100 在 XP 系列上因为动作相同而没有问题。）
2. Position X/Y:XPF 和 Fuji Flexa 的小数点以后的位数不同。
（要素数据的 「Position X/Y」上设定 0 的时候，保存时自动地从 0 变换为 100。0 和
100 在 XP 系列上因为动作相同而没有问题。）
3. P Pattern:XPF 和 Fuji Flexa 的有效范围不同。
（将要素的 「P Pattern」设定在 Fuji Flexa 的有效范围外的时候，保存时自动地变换
为0。）
