5.2.4 用 Vision Type19 编辑
Vision Type19 可以将进行影像处理的模板从 「查找线」、「引脚要素」、「锡球要素」中选
择。
各个要素的编辑通过选择在编辑画面右上的模式按键进行。
Vision Type 19 编辑方法及编辑后的向导，与使用「查找线」、「引脚要素」、「锡球要素」
以外的 Vision Type 同样。

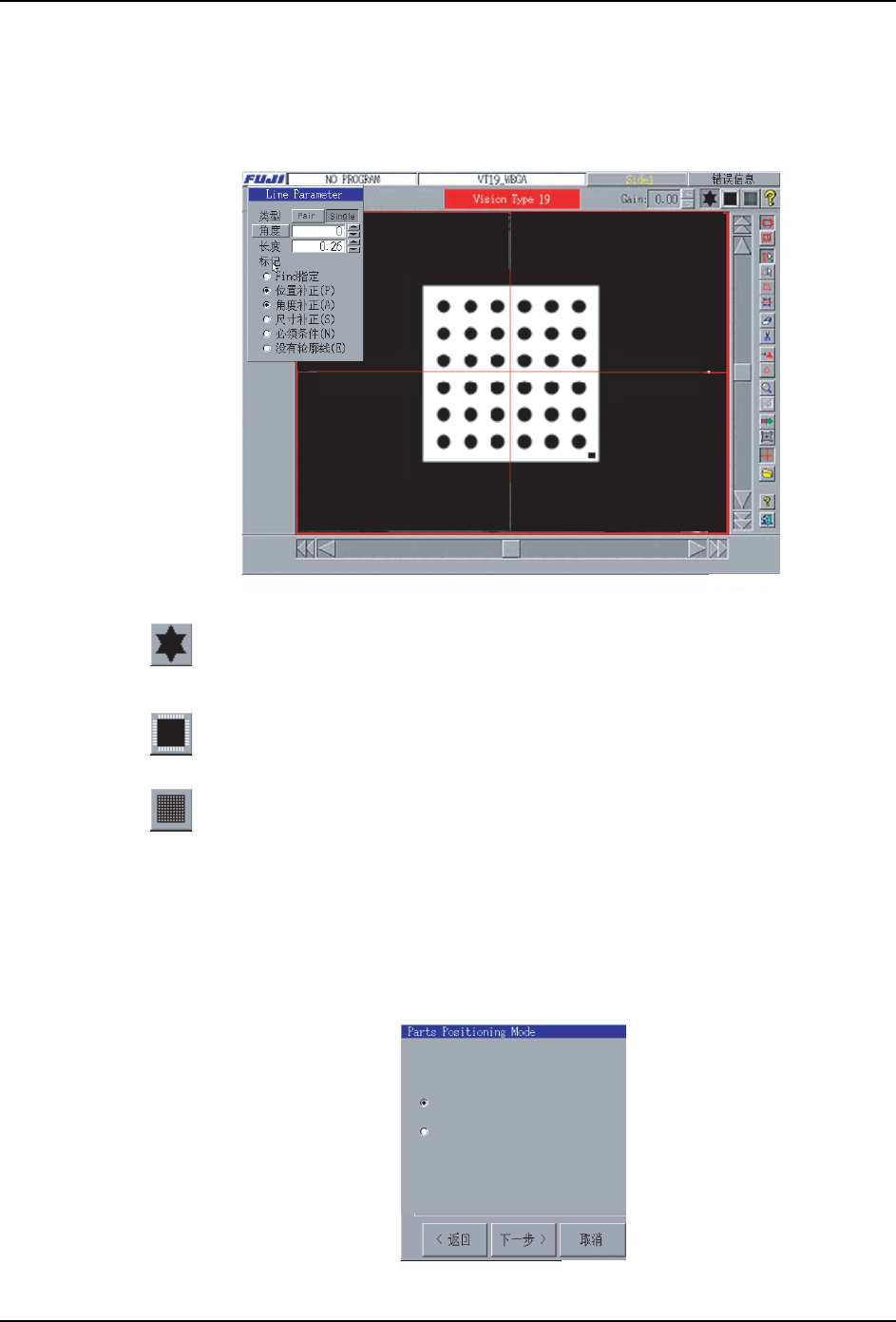

但是，编辑后的向导，显示出如下 [Parts Positionning Mode] 对话框。
设定为查找线编辑模式。使用的模板为 「查找线」。
编辑方法请参考 「用 Vision Type 18 编辑」。
设定为引脚要素编辑模式。使用的模板为 「引脚要素」。
编辑方法请参考 「用 Vision Type 100 编辑」。
设定为锡球要素编辑模式。使用的模板为 「锡球要素」。
编辑方法请参考 「用 Vision Type 230 编辑」。
注意 )这个按键，只有用向导的 [ 选择元件形状 ] 选择 「要素元件主体内
侧」的时候才显示。
