3. 创建生产程序例子 PRG-XPF-1.0S 72 XPF 编程手册 2. 选择 旋转自动更换头 1 安装的吸嘴。 选择[旋转自动更换头1]标签页， 请选择吸嘴号码 「No.1」 。 显示出如下[吸嘴选择]画面。 3. 从一 览表选择使用的吸嘴。 请从一览表选择下面的吸嘴。选 择吸嘴后，设定所选择的吸嘴。 选择的吸嘴名 :M013 08PRG - 0073 E 08PRG - 007 4E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 71
3.5 吸嘴的设定
说明关于设定生产电路板的时候使用的吸嘴的步骤。
使用元件数据指定以下的 2 种吸嘴。
另外，为了使用料盘，需要设定下面的吸嘴。
3.5.1 操作步骤

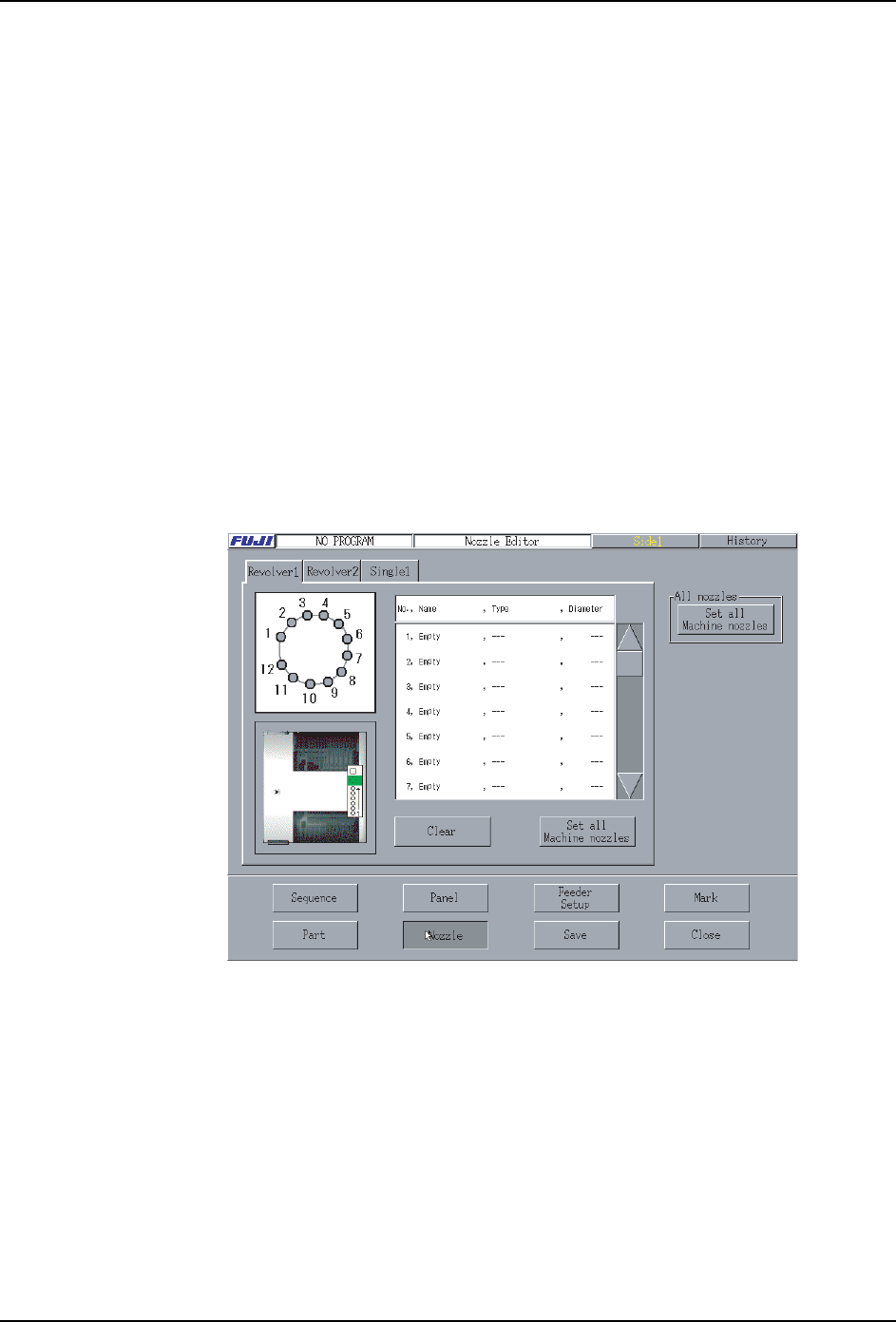

1. 从［主画面］中顺序选择 [ 生产程序 ]、[ 编辑器 ]、[ 吸嘴 ]，显示 [ 吸嘴编辑 ] 画面。
M013 （φ 1.3mm 旋转自动更换头吸
嘴）：
安装到旋转自动更换头的吸嘴号码 No.1(R-
1)，设定旋转自动更换头到 「旋转自动更换
头1」。
S100 （φ 10.0mm）： 设定到吸嘴单元置放台的吸嘴号码 No.1(S1-
1)。
Height Measure （测定料盘高度吸嘴）： 设定到吸嘴单元置放台的吸嘴号
码 No.6(S1-6)。
08PRG-0072E
3. 创建生产程序例子 PRG-XPF-1.0S
72 XPF 编程手册
2. 选择旋转自动更换头 1 安装的吸嘴。

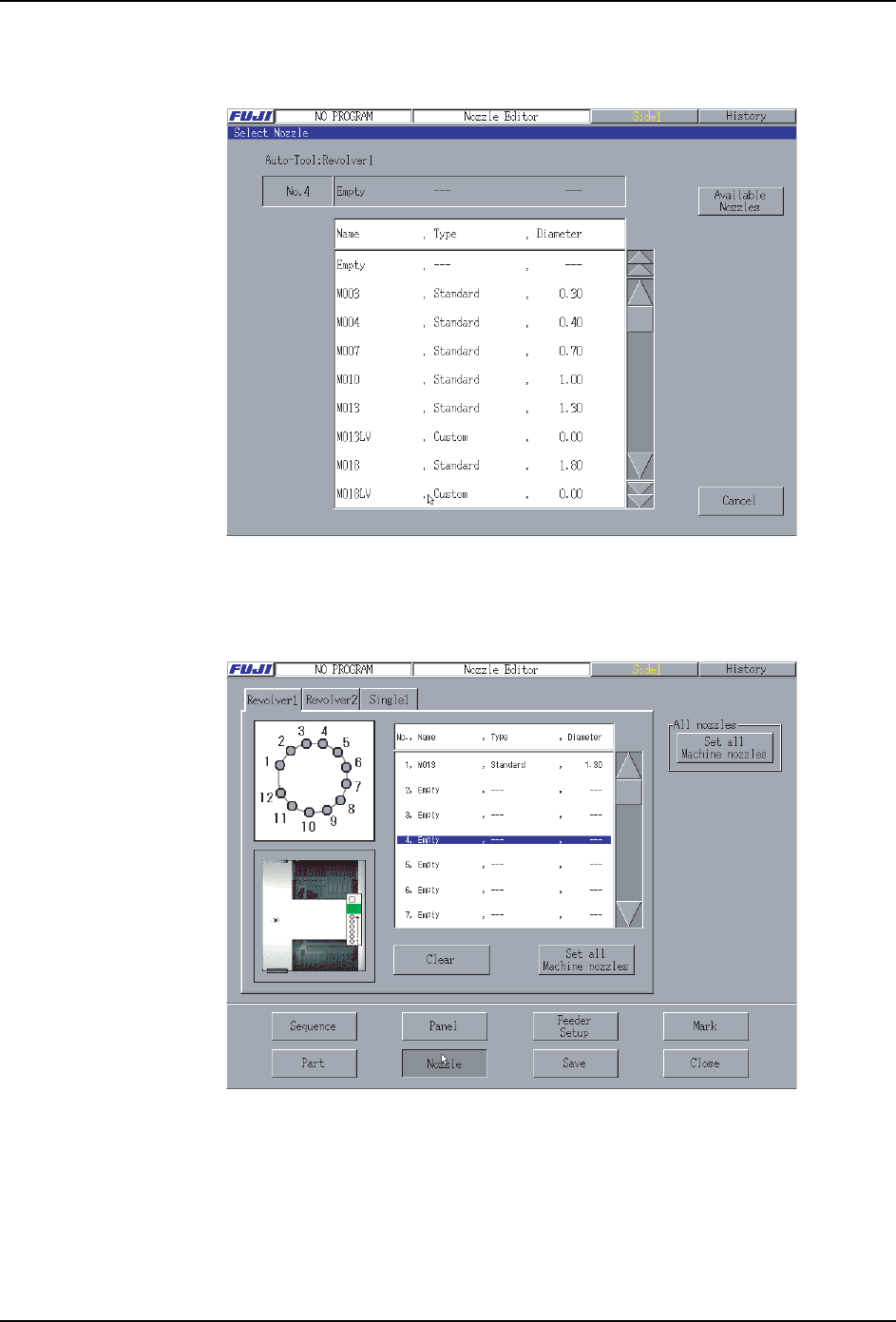

选择[旋转自动更换头1]标签页，请选择吸嘴号码「No.1」。显示出如下[吸嘴选择]画面。
3. 从一览表选择使用的吸嘴。
请从一览表选择下面的吸嘴。选择吸嘴后，设定所选择的吸嘴。
选择的吸嘴名 :M013
08PRG-0073E
08PRG-0074E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 73
4. 表示单吸嘴头 1 安装的吸嘴。
请选择 [ 单吸嘴头 1] 标签页。显示出如下画面。
5. 选择单吸嘴头 1 安装的吸嘴。
请选择吸嘴号码 「No.1」。显示出如下 [ 吸嘴选择 ] 画面。
08PRG-0075E
08PRG-0076E
