11.软着陆速度 (0.0% ～ 10.0%)
用 % 来指定 Z 轴的动作速度。
例 ) 速度 =75[mm/sec] ×设定值 /10 椺 )
12.电路板缺口长度 XL （0.0 ～，100.0mm）
电路板的搬运轨道基准侧 （平台 No.1 侧）有缺口时，设定从左侧面开始的长度。
备注 )缺口不连续的时候，设定为从左侧面开始没有缺口的部分的长度到 20mm 以上为止的长
度。此时，电路板的间隙在 5mm 以下的对象作为连续的电路板进行识别，请将 5mm 以下
的电路板作为连续的电路板进行计算。
注意 )
1.被动轨道侧 （平台 N0.2 侧）上请不要设定缺口数据。
2.缺口长度在电路板尺寸的一半以上时不能生产。
3.没有缺口的长度不满 20mm 的电路板不能生产。
13.电路板缺口长度 XR （0.0 ～ 100.0mm）
电路板的搬运轨道基准侧 （平台 No.1 侧）有缺口时，设定从右侧面开始的长度。
备注 )缺口不连续的时候，设定为从右侧面开始没有缺口的部分的长度到 20mm 以上为止的长
度。此时，电路板的间隙在 5mm 以下的对象作为连续的电路板进行识别，请将 5mm 以下
的电路板作为连续的电路板进行计算。
注意 )
1.被动轨道侧 （平台 N0.2 侧）上请不要设定缺口数据。
2.缺口长度在电路板尺寸的一半以上时不能生产。
3.没有缺口的长度不满 20mm 的电路板不能生产。
14.电路板的厚度 （0.0 ～ 5.00mm）
使用搬运托架时，输入从搬运托架下面到贴装电路板上面的数值。
15.搬运托架的厚度 （0.0 ～ 5.00mm）
使用搬运托架时，输入搬运托架的厚度。
16.背面贴装完毕的元件高度 (0.00 ～ 25.40 mm)
背面已经贴装元件的电路板，输入背面贴装完毕的元件的最大高度。
备注 )如果输入 「0.00」作为 「25.40」。背面没有贴装元件时，输入 「0.01」的话搬运周
期会缩短。
17.先贴装元件的高度 （0.000 ～ 25.400mm）
表面已经贴装元件的电路板，输入先贴装元件的最大高度。
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 215
6.2.3 供料器安装的编辑
功能说明
进行设定或者编辑安装贴装元件的料站。
表示步骤
在[编辑器]画面选择[供料器安装]。
35*6
6. 编辑程序 PRG-XPF-1.0S
216 XPF 编程手册

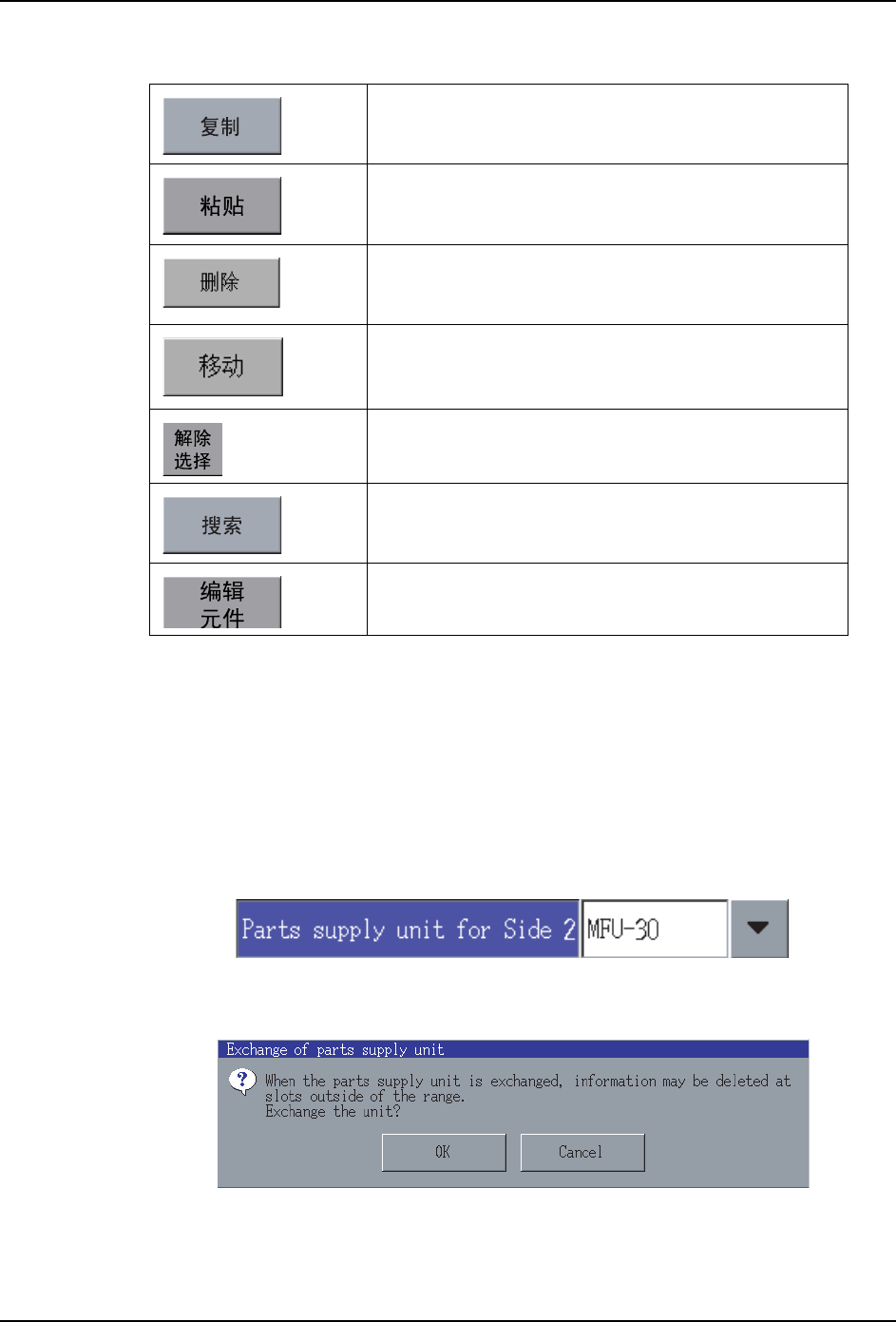

按键说明
解说

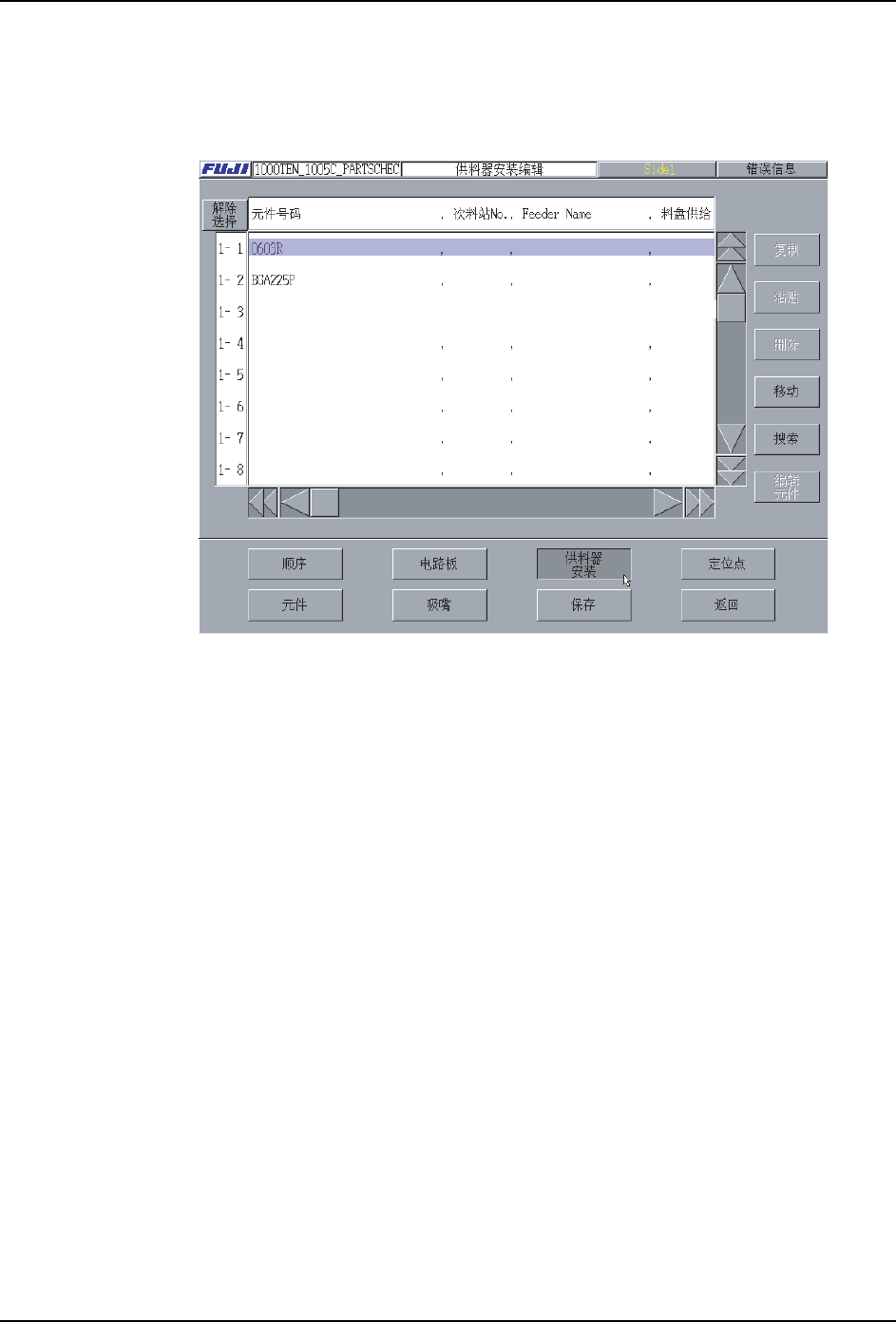

在 [ 供料器安装编辑 ] 画面，设定安装了贴装元件的料站。另外，在 Side2 上设定夹紧用的
元件供应单元。
同时，在 [ 供料器安装编辑 ] 中，有检索指定的 「元件号码」以及的 「指令」的功能。关
于这个功能，请参考下面的项目。
操作步骤
1. 从 [Side2 侧单元类型 ] 选择 Side2 侧的元件供应单元。
a. 选择元件供应单元的话，显示出下面的对话框。如果切换单元，请按下 [OK] 按键。
不切换时按下[取消]按键。
复制所选择行的数据到剪贴板上。
将选择的行作为最先行改写在剪贴板上的数据。
删除所选择行的数据。
可以进行移动或更换料站位置。
解除所有的选择。
在供料器信息内搜寻指定的元件号和指令。
在元件编辑画面中编辑所选择的行上设定的元件。
