PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 55

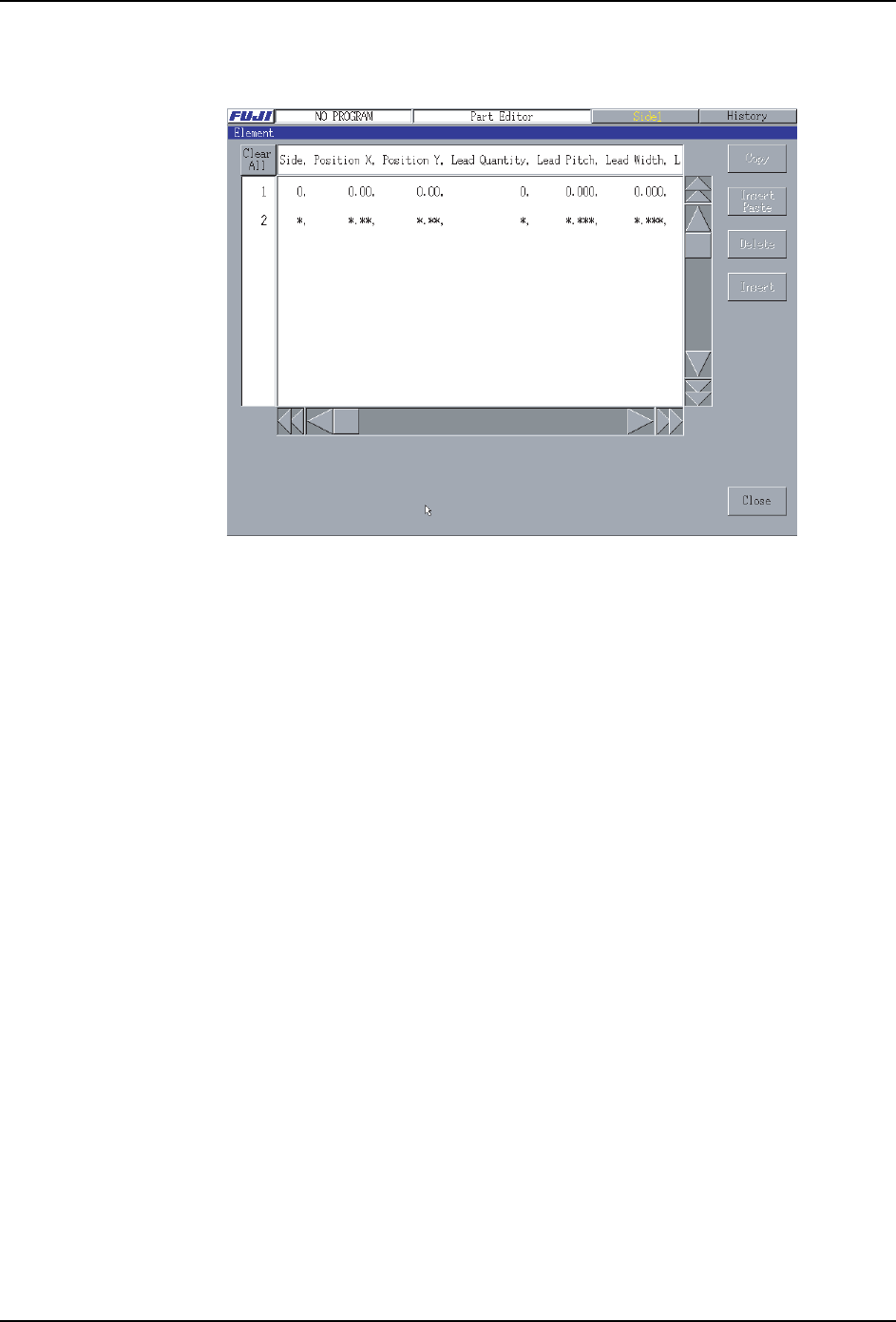

12.插入新建行。
选择画面左端的号码 「1」，按下 [ 插入 ] 按键，如下增加了行。

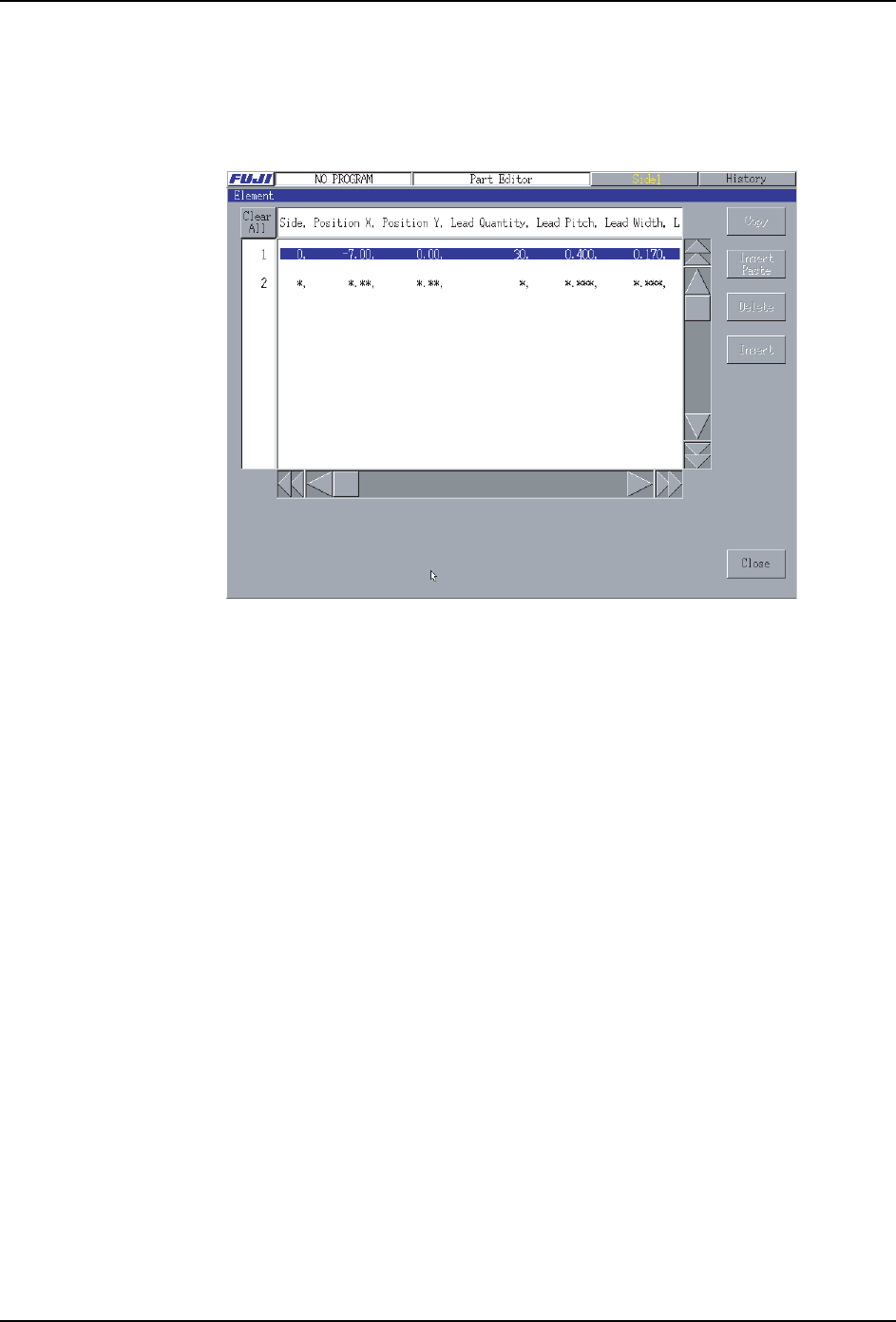

13.请对插入行中以下的列，各自输入下面的数值。
Side: 0 ( 有要素的一边 )
Position X: -7
Position Y: 0
Lead Quantity: 30 ( 引脚的根数 )
Lead Pitch: 0.4 ( 引脚的间隔 )
Lead Width: 0.17 ( 引脚的宽度 )
Lead Length: 1.0 ( 引脚的长度 )
Lead Width Tolerance: 30 ( 引脚宽度的误差 )
P Pattern: 14 ( 引脚映照方法 )
08PRG-0046E
3. 创建生产程序例子 PRG-XPF-1.0S
56 XPF 编程手册
a. 在 Position X 以及 Position 中，将元件的中心作为原点，输入要素和元件的主体相
接的地方中央位置的坐标到 Y。
b. P Pattern 的数值是 Vision Type100 的时候，通常输入「14」。但是，引脚很暗背景
明亮的时候请输入 「13」。
14.同样追加第 2～4行，请各自输入下面的数值。
a. 第2行:
b. 第3行:
Side: 1 ( 有要素的边 )
Position X: 0
Position Y: -7
Lead Quantity: 30 ( 引脚的根数 )
Lead Pitch: 0.4 ( 引脚的间隔 )
Lead Width: 0.17 ( 引脚的宽度 )
Lead Length: 1.0 ( 引脚的长度 )
Lead Width Tolerance: 30 ( 引脚宽度的误差 )
P Pattern: 14 ( 引脚映照方法 )
Side: 2 ( 有要素的边 )
Position X: 7
Position Y: 0
Lead Quantity: 30 ( 引脚的根数 )
08PRG-0047E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 57
c. 第4行:

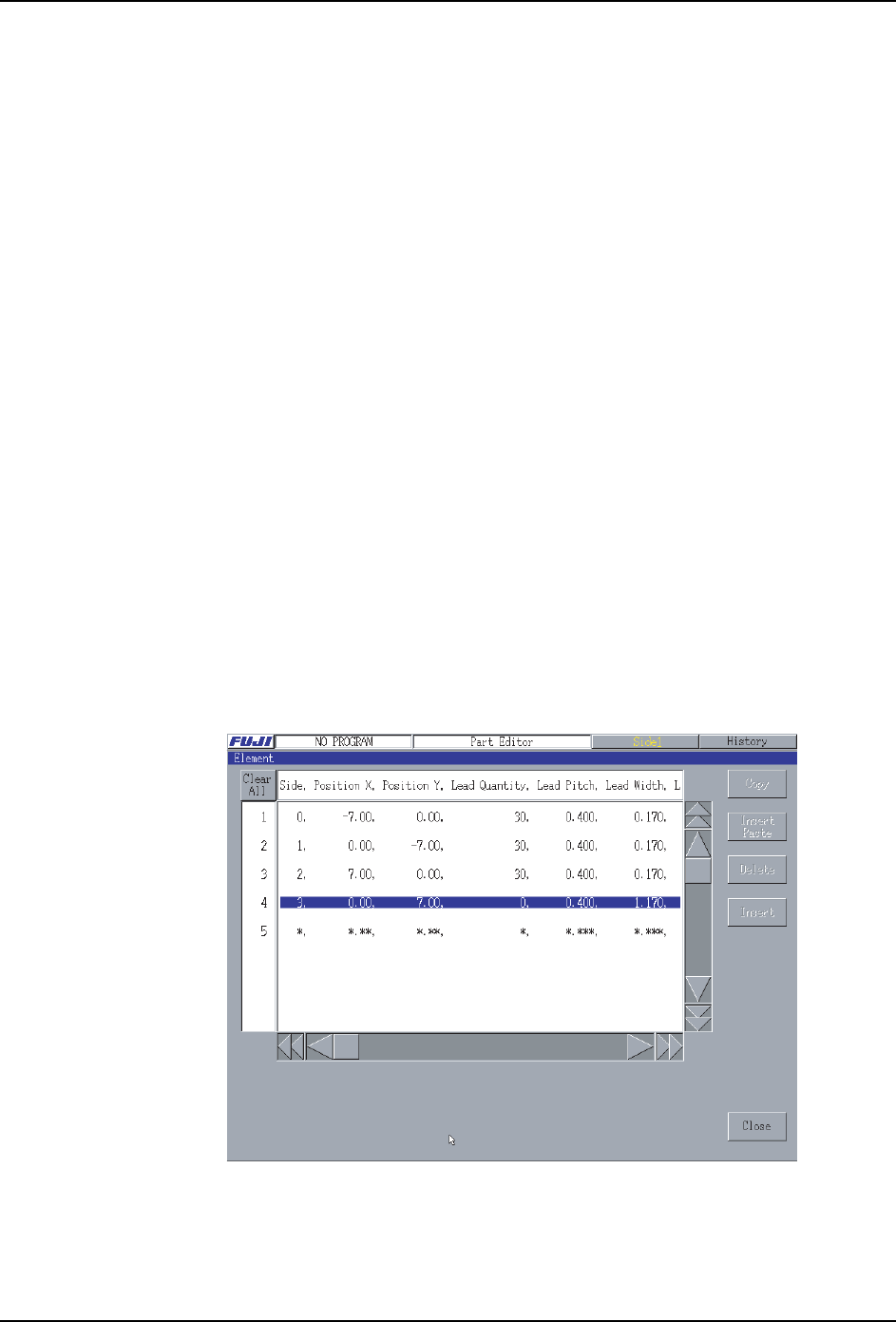

15.输入全部的要素时，如下所示。
请按下 [ 返回 ] 按键，关闭这个画面。
Lead Pitch: 0.4 ( 引脚的间隔 )
Lead Width: 0.17 ( 引脚的宽度 )
Lead Length: 1.0 ( 引脚的长度 )
Lead Width Tolerance: 30 ( 引脚宽度的误差 )
P Pattern: 14 ( 引脚映照方法 )
Side: 3 ( 有要素的边 )
Position X: 0
Position Y: 7
Lead Quantity: 30 ( 引脚的根数 )
Lead Pitch: 0.4 ( 引脚的间隔 )
Lead Width: 0.17 ( 引脚的宽度 )
Lead Length: 1.0 ( 引脚的长度 )
Lead Width Tolerance: 30 ( 引脚宽度的误差 )
Pattern: 14 ( 引脚映照方法 )
