PRG-XPF-1.0S 2. 生产程序概要 XPF 编程手册 15 4. 设定 原点在右下的时候 生产程序的原点， 根据固有值 [OPERATION] 的 「 __RecipeEditOrigin」 的数值能变更位置。 生产程序原点的位置和 「__RecipeEditOrigin」的数值的关系如下表。 备注 )变得与在 Fuji Flexa 上创建的生产程序的原点同样。 设定值 说明 位置 1 从搬运轨道基准轨道方面 (SIDE1 侧…
2. 生产程序概要 PRG-XPF-1.0S
14 XPF 编程手册
2.2 生产程序的坐标系
生产程序的坐标系，采用数学使用的直接交坐标系。同时，坐标的原点能从电路板四角选择
1 个。称呼其原点为生产程序原点，作为元件贴装等的坐标的基准。再有，元件贴装的角度
是反时针方向为 +。不能指定角度为 - 方向。

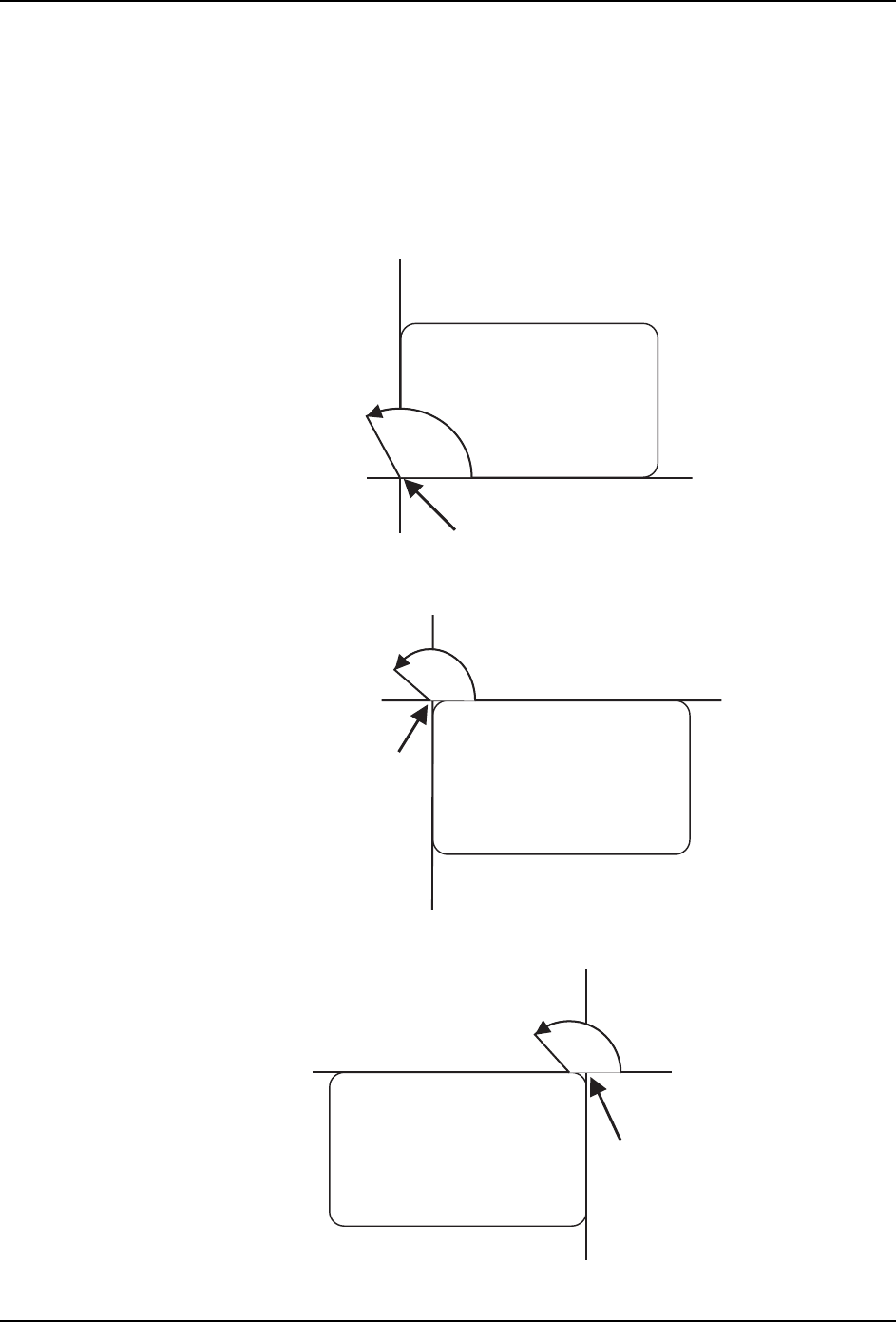

如下设定生产程序原点时，坐标及角度如下所示。
1. 设定原点在左下的时候
2. 设定原点在左上的时候
3. 设定原点在右上的时候
<
;
⬉䏃ᵓ
2
;
<
4
35*6
⫳ѻᑣॳ⚍
Y+
X-
O
X+
Y-
Q+
⬉䏃ᵓ
35*6
⫳ѻᑣॳ⚍
Y+
X-
⬉䏃ᵓ
O
X+
Y-
Q+
⫳
ѻᑣॳ
⚍
35*6
PRG-XPF-1.0S 2. 生产程序概要
XPF 编程手册 15
4. 设定原点在右下的时候
生产程序的原点，根据固有值 [OPERATION] 的「__RecipeEditOrigin」的数值能变更位置。
生产程序原点的位置和 「__RecipeEditOrigin」的数值的关系如下表。
备注 )变得与在 Fuji Flexa 上创建的生产程序的原点同样。
设定值 说明 位置
1 从搬运轨道基准轨道方面 (SIDE1 侧 )
看的时候设定为左下。
从搬运轨道基准轨道方面 (SIDE1 侧 )
看的时候设定为左下。
备注 )变更生产程序原点的话，
在顺序中输入的坐标自动
地被变换。
2 从搬运轨道基准轨道方面 (SIDE1 侧 )
看的时候设定为左上。
<
;
⬉䏃ᵓ
2
;
<
4
35*6
⫳ѻᑣॳ⚍
mmp
08PRG-0005
08PRG-0006
2. 生产程序概要 PRG-XPF-1.0S
16 XPF 编程手册
3 从搬运轨道基准轨道方面 (SIDE1 侧 )
看的时候设定为右上。
4 从搬运轨道基准轨道方面 (SIDE1 侧 )
看的时候设定为右下。
设定值 说明 位置
08PRG-0007
08PRG-0008
