3. 创建生产程序例子 PRG-XPF-1.0S 58 XPF 编程手册 16.指定 Vision Type。 QFP 的场合，请指定 「100」 。 ·Vision Type:100 17.请按下 [ 关闭 ] 按键。 显 示 出 如 下 对 话 框 ， 请 按 下[是]按 键 。 编 辑 的 内 容 反 映 到P a r t Number 数据中 。 08PRG - 00 4 9 E 08PRG - 0050 E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 57
c. 第4行:
15.输入全部的要素时，如下所示。
请按下 [ 返回 ] 按键，关闭这个画面。
Lead Pitch: 0.4 ( 引脚的间隔 )
Lead Width: 0.17 ( 引脚的宽度 )
Lead Length: 1.0 ( 引脚的长度 )
Lead Width Tolerance: 30 ( 引脚宽度的误差 )
P Pattern: 14 ( 引脚映照方法 )
Side: 3 ( 有要素的边 )
Position X: 0
Position Y: 7
Lead Quantity: 30 ( 引脚的根数 )
Lead Pitch: 0.4 ( 引脚的间隔 )
Lead Width: 0.17 ( 引脚的宽度 )
Lead Length: 1.0 ( 引脚的长度 )
Lead Width Tolerance: 30 ( 引脚宽度的误差 )
Pattern: 14 ( 引脚映照方法 )
08PRG-0048E
3. 创建生产程序例子 PRG-XPF-1.0S
58 XPF 编程手册

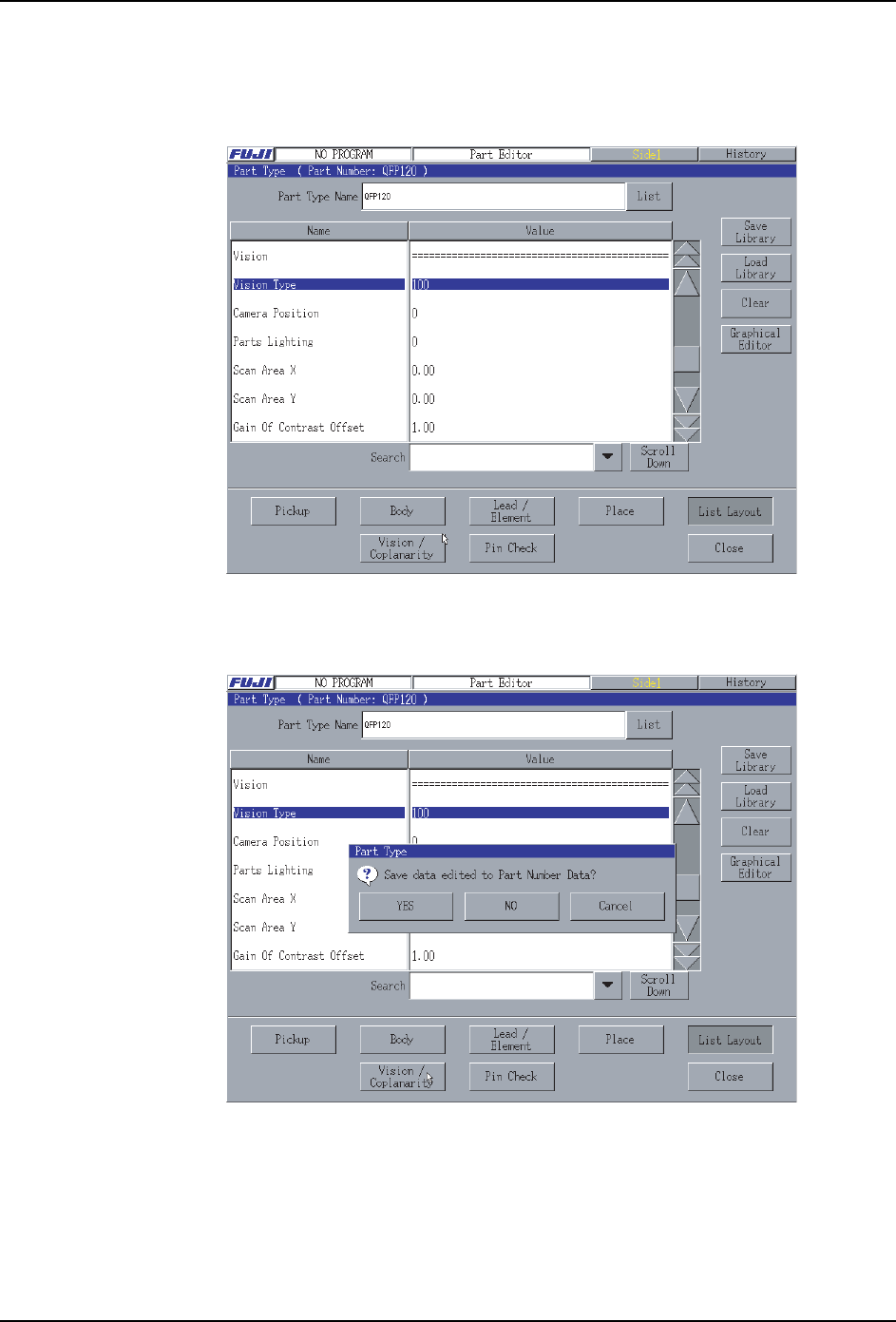

16.指定 Vision Type。
QFP 的场合，请指定 「100」。
·Vision Type:100
17.请按下 [ 关闭 ] 按键。
显示出如下对话框，请按下[是]按键。编辑的内容反映到Part Number 数据中。
08PRG-0049E
08PRG-0050E
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 59
18.返回 [ 元件编辑 ] 画面。
19.为了输入 Packaging 信息，请按下 [Packaging 编辑 ] 按键。
显示出 [Packaging 编辑 ] 画面。
08PRG-0051E
08PRG-0052E
