PRG-XPF-1.0S 3. 创建生产程序例子 XPF 编程手册 85 8. 按下 [ 保存结束 ] 按键，保存生产程序。 9. 返回 [ 主 画面 ]。 35*6 78725 , $ / 08PRG - 0095 E
3. 创建生产程序例子 PRG-XPF-1.0S
84 XPF 编程手册
5. 在第 2 行中，设定以第 1 行输入的基准元件的坐标成为何处的坐标。
请设定下面的数值。
备注 )指定在第 1 行指定的子电路板 1 「QFP 120Pin」的坐标，贴装在子电路板 2 哪个坐标
上。坐标是从原点 ( 电路板左下 ) 所测定的数值。
6. 要实行扩展器，请按下 [ 展开 ] 按键。
子电路板 1 生产程序展开在子电路板 2，生产程序中追加子电路板 2 贴装顺序。

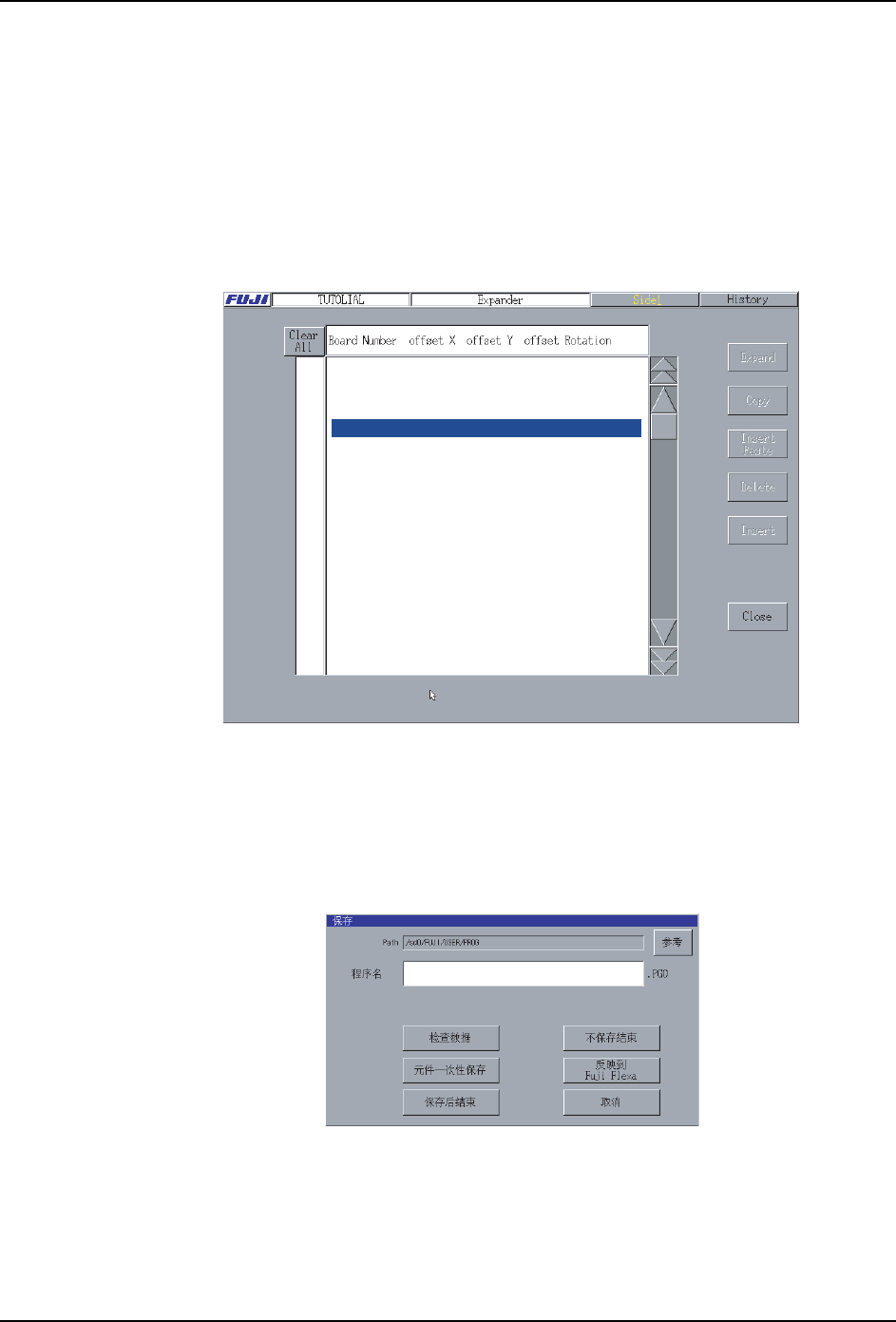

7. 按下 [ 关闭 ] 按键，显示出下面的对话框。
子电路板 No.: 2
修正值 X: 119.50
修正值 Y: 27.25
修正值角度 : 180
08PRG-0090E
****,**** ****.**, ***.**, ***.**
11,71.00, 99.25, 0
22,119.50, 27.25, 180
****, ****.**, ***.**, ***.**
****, ****.**, ***.**, ***.**
35*6
78725,$/
PRG-XPF-1.0S 3. 创建生产程序例子
XPF 编程手册 85

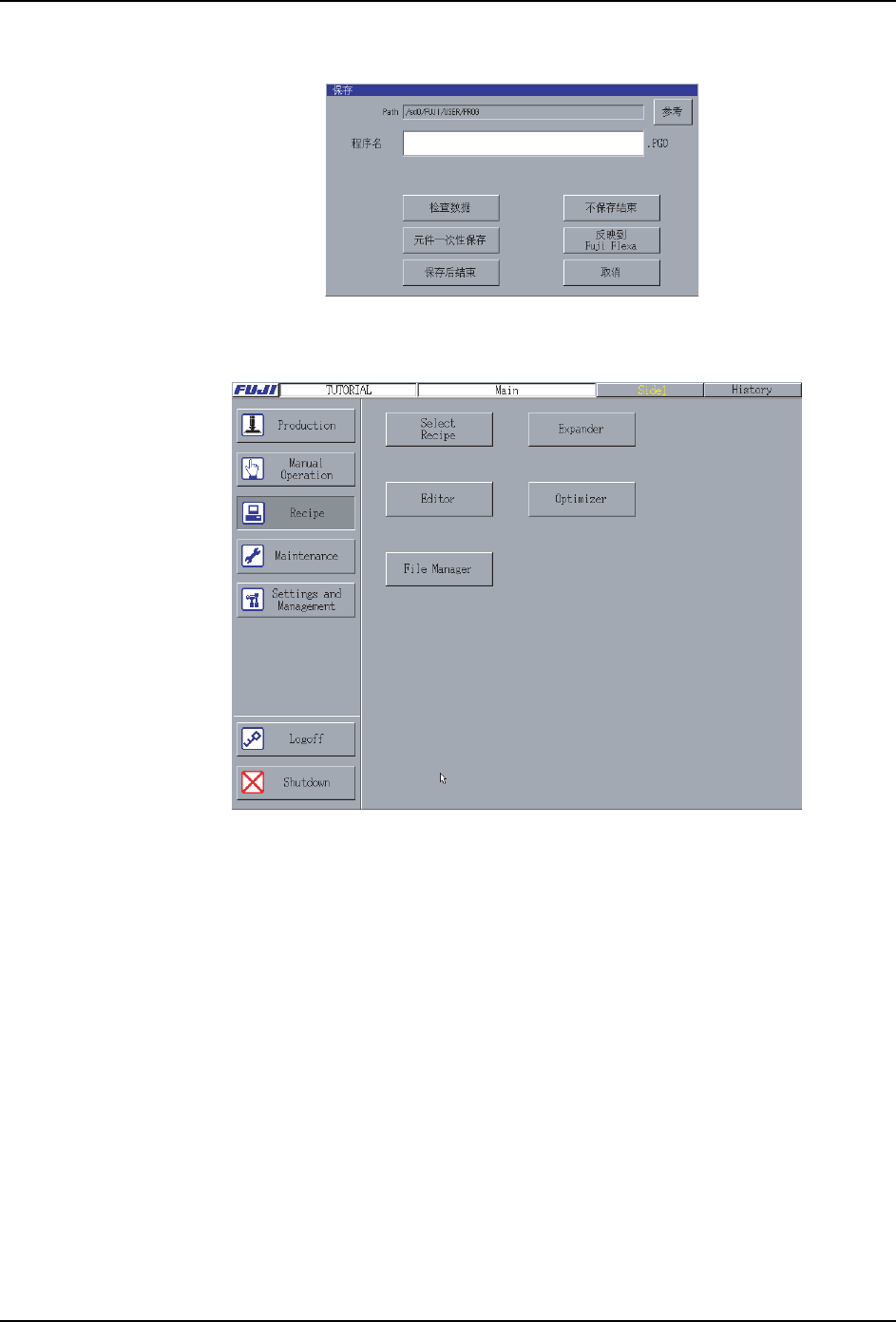

8. 按下 [ 保存结束 ] 按键，保存生产程序。
9. 返回 [ 主画面 ]。
35*6
78725,$/
08PRG-0095E
3. 创建生产程序例子 PRG-XPF-1.0S
86 XPF 编程手册
10.确认生成的顺序。
请从 ［主画面］中顺序选择 [ 编辑器 ]、[ 顺序 ]。如下画面一样显示出顺序。
11.从第 5 行第 8 行的顺序，是根据扩展器自动生成的顺序。
08PRG-0096E
