5. PDW PRG-XPF-1.0S 176 XPF 编程手册 3. 按下以下按键。 a. 进行数据检查。 数据检查的结果， 有引脚宽度比间距大的要素时， 不能保存编辑的要 素数据。此时出现以下的警告信息 。 b. 要素数据的总引脚数不满 2 根的时候，显示出下面的警告信息 。 c. 如果要素数据的总引脚数超过 4 根，显示出下面的警告信息。 d. 显示警告信息时，请选择是结束废 弃数据还是修正要素数据。 35* 6…
PRG-XPF-1.0S 5. PDW
XPF 编程手册 175
结束模板编辑
要素的设定结束，要结束模板编辑，进行下面的操作。
操作步骤

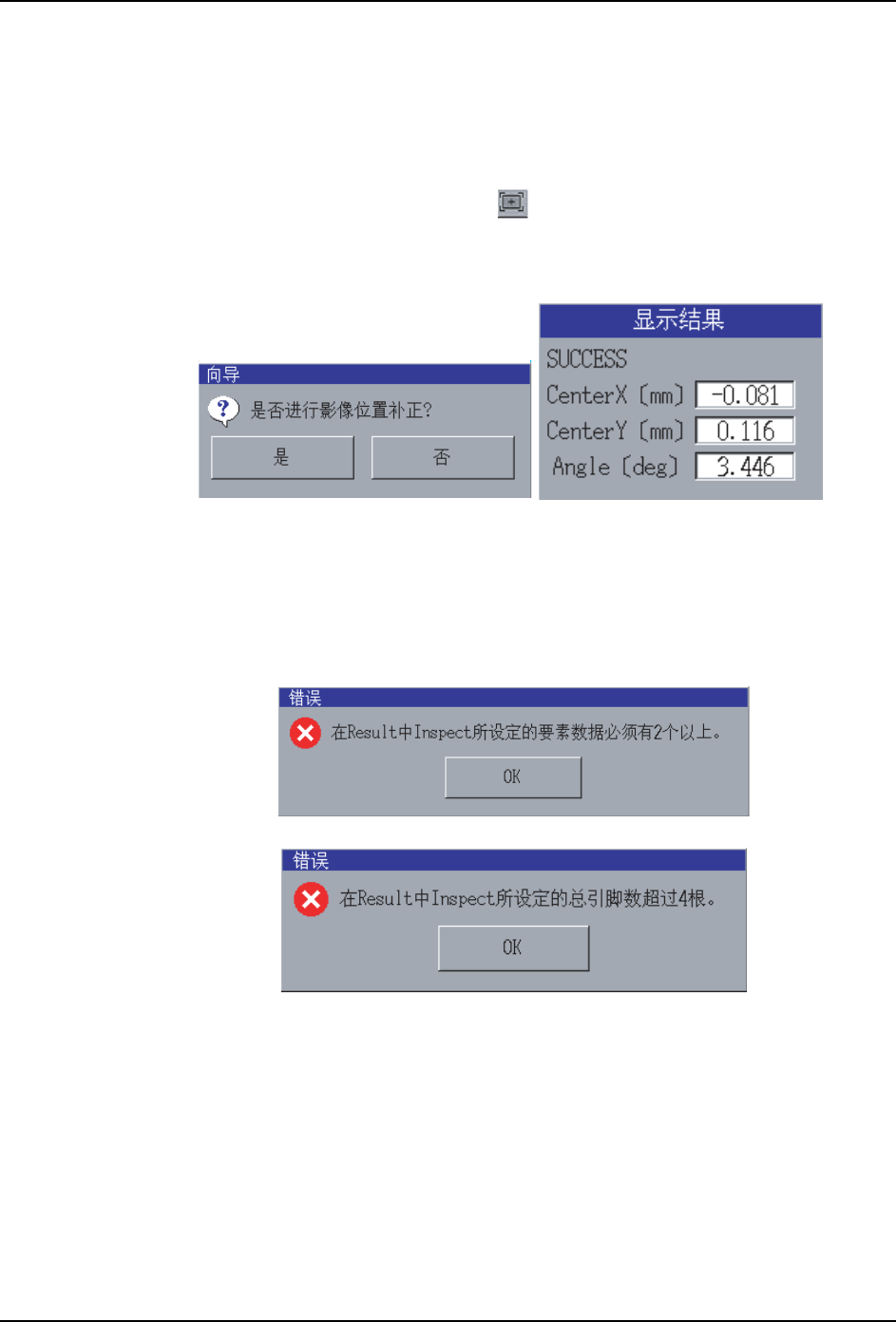

1. 按下以下按键，进行影像位置补正。
2. 使用生成的要素进行影像处理。在影像处理后，显示出是否进行影像位置补正询问的信
息。
a. 此时显示出用要素数据的 Result 执行影像处理的要素指定没有 2 根以上 4 根以下时
显示出以下信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
35*6
35*6
35*6
5. PDW PRG-XPF-1.0S
176 XPF 编程手册
3. 按下以下按键。
a. 进行数据检查。数据检查的结果，有引脚宽度比间距大的要素时，不能保存编辑的要
素数据。此时出现以下的警告信息。
b. 要素数据的总引脚数不满 2 根的时候，显示出下面的警告信息。
c. 如果要素数据的总引脚数超过 4 根，显示出下面的警告信息。
d. 显示警告信息时，请选择是结束废弃数据还是修正要素数据。
35*
6
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 177
4. 如果数据检查结束，显示出如下对话框。按下 [ 结束 ] 按键，进入到下一步。
5. 设定吸取元件的吸嘴信息，按下 [ 下一步 ] 按键。
从机器上安装的吸嘴自动地选择时，在 [Minimum Nozzle Diameter] 和 [Maximum Nozzle
Diameter] 中，请输入各自吸嘴的最小直径和最大直径。
另外，使用特定的吸嘴时，请按下 [ 参考 ] 按键后从一览表选择吸嘴。按下 [ 取得吸取
吸嘴 ] 按键，设定当前吸取的吸嘴。
35*6
35*6
