5. PDW PRG-XPF-1.0S 130 XPF 编程手册 5.2.4 用 Vision Type19 编辑 Vision Type19 可以 将进行影像处理的 模板从 「查找线」 、 「引脚要素」 、 「锡球要素」 中选 择。 各个要素的编辑通过选择在编辑 画面右上的模式按键进行。 Vision Type 19 编辑 方法及编辑后的 向导， 与 使用「 查找线」 、 「引脚要素」 、 「锡球要素」 以外的 Vision Type…
PRG-XPF-1.0S 5. PDW
XPF 编程手册 129

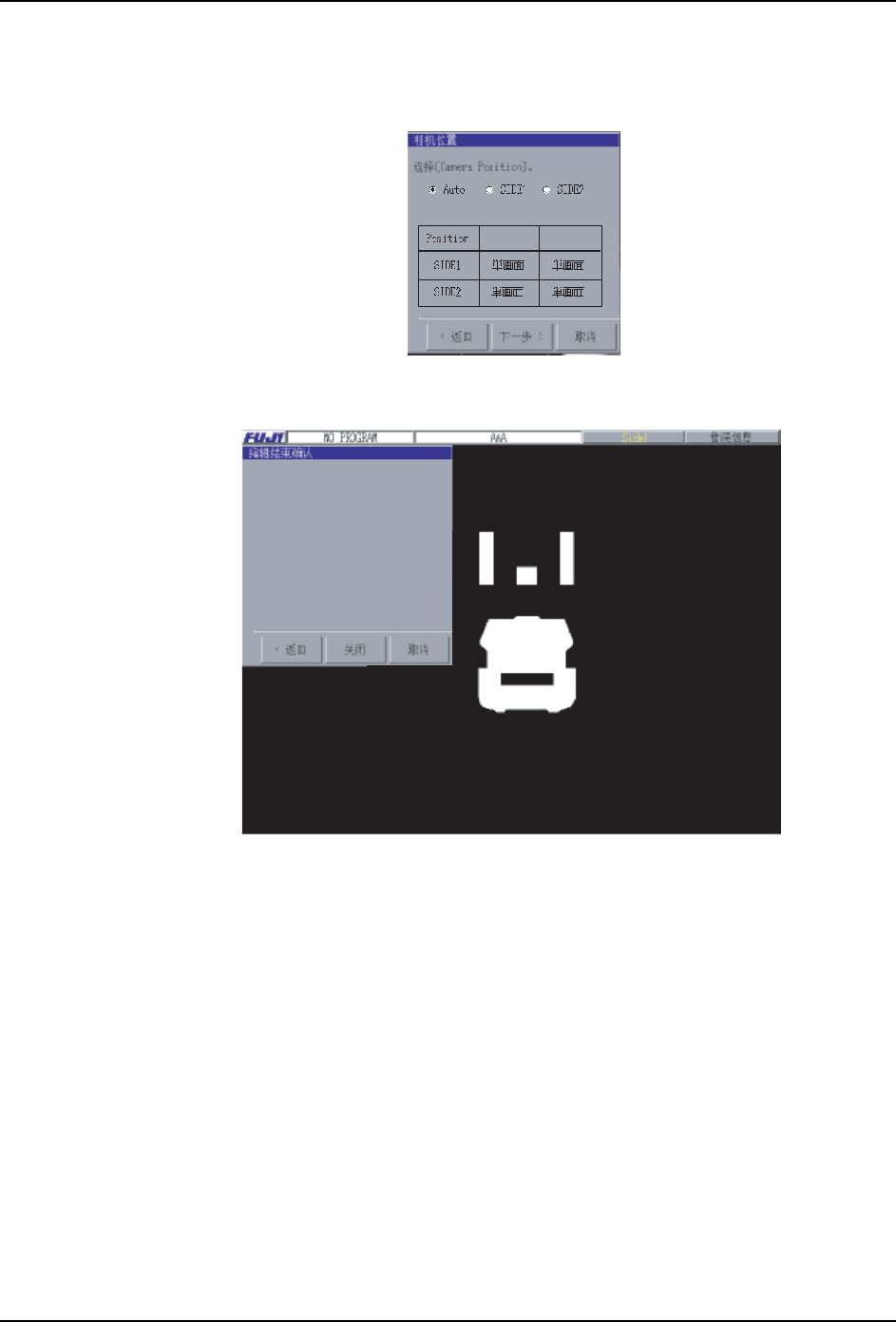

6. 选择取入元件的影像时使用的相机，按下 [ 下一步 ] 按键。
请从 [Auto]、[SIDE1] 以及 [SIDE2] 中选择。[Auto] 的时候，使用接近供应元件的 SIDE
的相机。默认值是 [Auto]。
7. 显示出 [ 编辑结束确认 ] 对话框。按下 [ 结束 ] 按键，结束编辑。
35*6
ऩఈ
ᮟ䕀༈
;366
㒧ᴳᇐDŽ
35*6
5. PDW PRG-XPF-1.0S
130 XPF 编程手册
5.2.4 用 Vision Type19 编辑
Vision Type19 可以将进行影像处理的模板从 「查找线」、「引脚要素」、「锡球要素」中选
择。
各个要素的编辑通过选择在编辑画面右上的模式按键进行。
Vision Type 19 编辑方法及编辑后的向导，与使用「查找线」、「引脚要素」、「锡球要素」
以外的 Vision Type 同样。
但是，编辑后的向导，显示出如下 [Parts Positionning Mode] 对话框。
设定为查找线编辑模式。使用的模板为 「查找线」。
编辑方法请参考 「用 Vision Type 18 编辑」。
设定为引脚要素编辑模式。使用的模板为 「引脚要素」。
编辑方法请参考 「用 Vision Type 100 编辑」。
设定为锡球要素编辑模式。使用的模板为 「锡球要素」。
编辑方法请参考 「用 Vision Type 230 编辑」。
注意 )这个按键，只有用向导的 [ 选择元件形状 ] 选择 「要素元件主体内
侧」的时候才显示。
35*6
䇋䗝ᢽᅮԡᮍ⊩DŽ
⫼ᵓᅮԡDŽ
⫼㽕㋴ᅮԡDŽ
35*
6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 131
在识别元件处理工序上，请在元件的定位中将使用方法从 [ 在模板上定位。] 或着 [ 用要素
定位。] 中选择。
查找线编辑模式
查找线的编辑操作，请参考 「用 Vision Type 18 编辑」。
引脚要素编辑模式
35*6
35*6
