PRG-XPF-1.0S 5. PDW XPF 编程手册 127 d. 在查找线上没有发现轮廓时失败， 显示出下面的错误信息。 e. 选择 [ 是 ] 按键时，消去轮廓位置补正失败的查找线。 2. 按下以下按键，进行影像位置补 正。 a. 使用生成的查找线进行影像识别。 在影像处理后， 显示出是否进 行影像位置补正询问 的信息。 b. 影像位置补正， 是使用一对查找线补正影像中 心位置和角度。 为此， 一对查找线没被 设定时，有时回不能…
5. PDW PRG-XPF-1.0S
126 XPF 编程手册
选择查找线后，可以进行下面的操作。
消去查找线
选择消去查找线。如果消去已经选择的查找线时，请使用以下按键。
1. 操作步骤
a. 将消去的查找线一起消去的时候，请如下进行。
·消去定位用查找线的时候请按下以下按键。
·消去检查用查找线的时候请按下以下按键。
b. 与种类无关，选择特定的查找线消去的时候选择以下的按键。
c. 单击要消去的查找线。查找线被消去。
结束模板编辑
查找线的设定结束，要结束模板编辑，进行下面的操作。
操作步骤
1. 按下以下按键，进行轮廓位置补正。
a. 调整查找线的位置使元件的轮廓部到查找线中心位置。
b. 轮廓位置补正，相对于定位用以及检验用的查找线进行。轮廓位置补正成功了的查找
线上显示出测定点。
c. Find 设定的查找线一根也没有设定的时候，自动用几个查找线进行 Find 设定。
查找线的移动： 处于选择状态的查找线是复数时，如果拖动其中的 1 根
就可以移动所选择的查找线全体。
查找线参数的变
更：
在 [Line Parameter] 对话框上变更查找线参数后，反映
到选择的查找线上。
如果选择的查找线上有 「没有轮廓」时，只有在没有轮
廓上没被设定的查找线被 Find 指定。
查找线的消除： 按下以下按键后，所选择的查找线全部被消去。
PRG-XPF-1.0S 5. PDW
XPF 编程手册 127
d. 在查找线上没有发现轮廓时失败，显示出下面的错误信息。
e. 选择 [ 是 ] 按键时，消去轮廓位置补正失败的查找线。
2. 按下以下按键，进行影像位置补正。
a. 使用生成的查找线进行影像识别。在影像处理后，显示出是否进行影像位置补正询问
的信息。
b. 影像位置补正，是使用一对查找线补正影像中心位置和角度。为此，一对查找线没被
设定时，有时回不能有效地作用。
c. 如果显示出下面的错误信息，从进行轮廓位置补正之后请执行影像位置补正。
d. 执行影像位置补正的时候，没有 1 根定位查找线时，显示出下面的错误信息。
35*6
35*6
35*6
35*6
5. PDW PRG-XPF-1.0S
128 XPF 编程手册

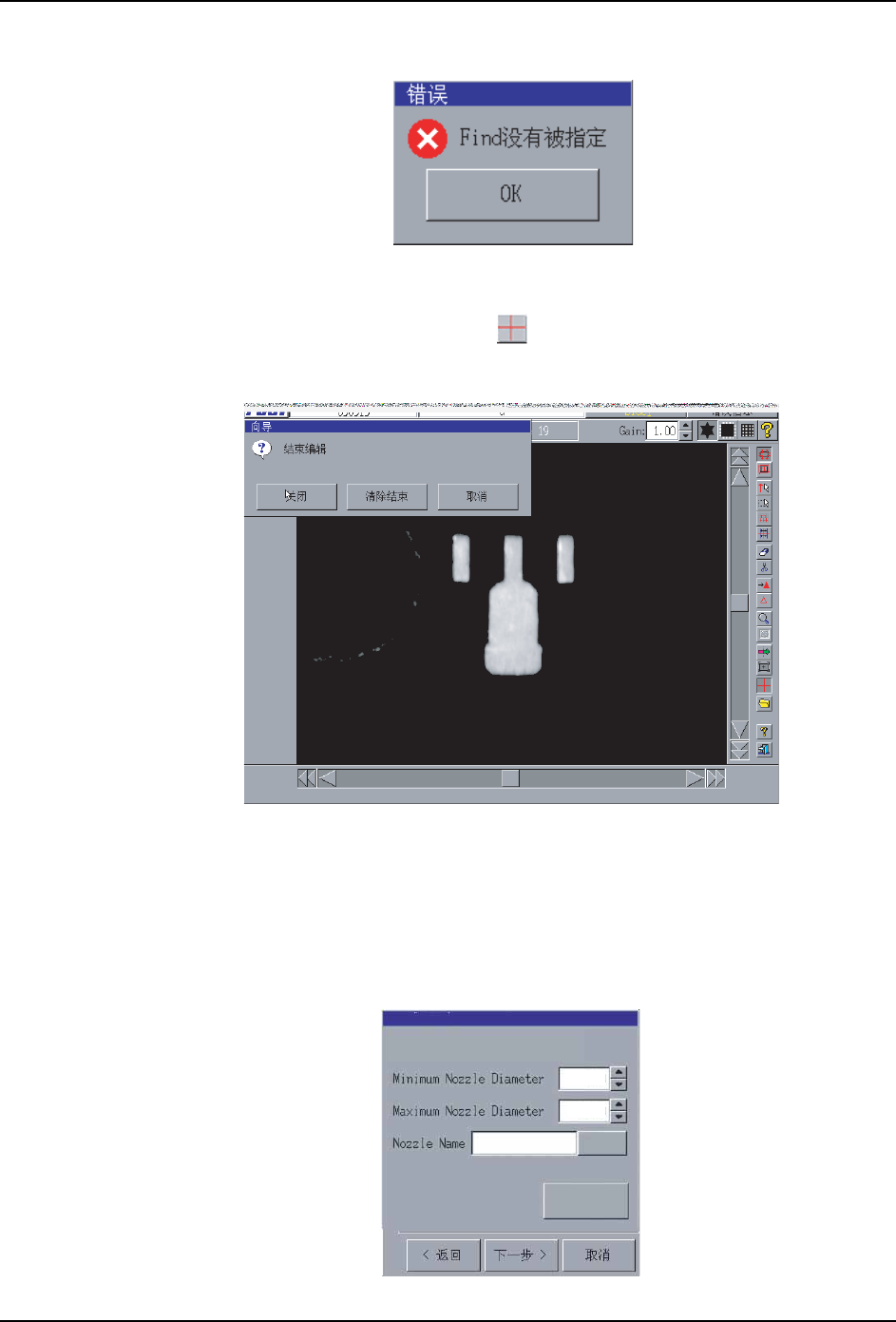

e. 另外，没有一根被 Find 指定的查找线时，显示出下面的错误信息。
3. 按下以下按键。
a. 进行数据检查。数据检查完成后，显示出如下对话框。
4. 按下 [ 结束 ] 按键，进入到下面的向导。
5. 设定吸取的元件的吸嘴信息，按下 [ 下一步 ] 按键。
如果从机器安装的吸嘴自动地选择时，请在 [Minimum Nozzle Diameter] 和 [Maximum
Nozzle Diameter] 输入各自吸嘴的最小直径和输入最大直径。
另外，使用特定的吸嘴时，请按下 [ 参考 ] 按键后从一览表选择吸嘴。
按下 [ 取得吸取吸嘴 ] 按键，设定当前吸取的吸嘴。
35*6
;323(6
35*6
䇋䆒ᅮఈֵᙃ
㦋ᕫপఈ
খ㗗
