4.3 定位点数据的试验
使用创建的模板，进行实际是否可以识别定位点的试验。如果试验失败时，能使用调试功能
调查原因，由于将影像处理分步 (Find，ReFind，AfterFide，Measure，ReMeasure，Inspect)
实行，所以可以确认影像处理的流向。
4.3.1 操作步骤
1. 进行编辑模板的试验。
请按下 [ 图像编辑器 ] 画面的 [ 影像处理 ] 按键。显示出如下画面，按下启动按键。试
验自动地开始。
2. 试验结束的话，如下在画面上显示影像处理试验的结果。
08PRG-0121E
08PRG-0122E
4. MDW PRG-XPF-1.0S
100 XPF 编程手册
3. 在 [ 结果显示 ] 对话框里，显示下面的项目。
a. 影像处理发生错误时，显示出下面的画面。
b. 查找线的颜色识别如下。
4. 如果影像处理成功，按下 [ 返回 ] 按键。
返回[图形编辑器]画面。
CenterX[mm]: 表示对象的 X 方向的位置。( 位置决定成功时 )
CenterY[mm]: 表示对象的 Y 方向的位置。( 位置决定成功时 )
Angle[deg]: 表示对象的θ方向的位置。( 位置决定成功时 )
查找线种类 OK NG
定位查找线 绿/红 红/红
检查查找线 绿 红
35*6
p
PRG-XPF-1.0S 4. MDW
XPF 编程手册 101
5. 如果影像处理失败，按下 [ 调试 ] 按键。
显示出如下画面。

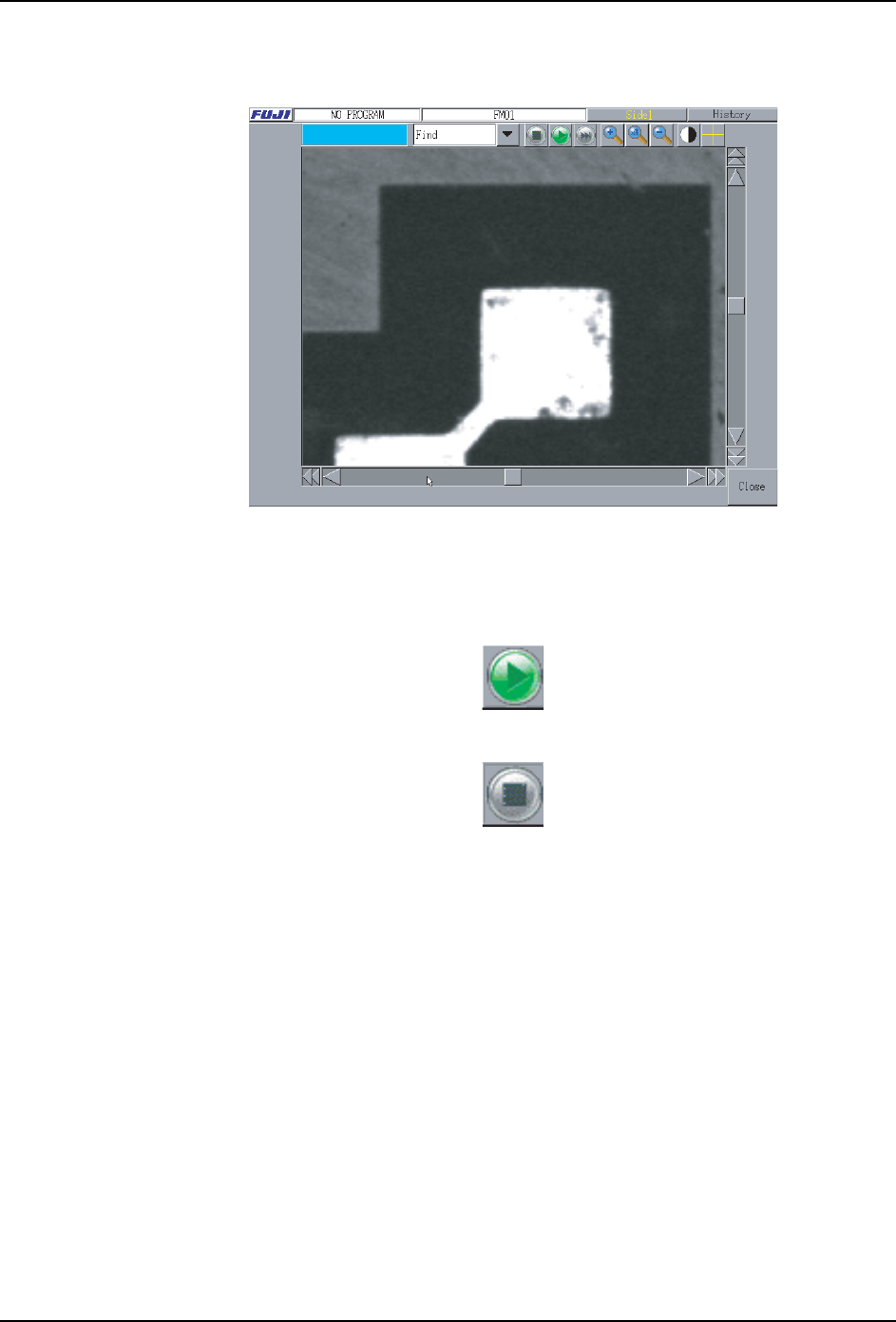

6. 分步执行影像处理 (Find, ReFind, AfterFide, Measure, ReMeasure, Inspect)，调查
错误的原因。
7. 选择步进后按下以下的按键，开始所选择的步进的影像处理。
备注 )中断处理的时候，按下以下按键。
8. 把错误内容及错误测定结果做为参考，修正模板。
因为模板的修正，在 MDW 的模板编辑器上进行，请按下返回 ] 按键，返回到 [ 图形编辑
器 ] 画面。
08PRG-0124E
