PRG-XPF-1.0S 5. PDW
XPF 编程手册 131

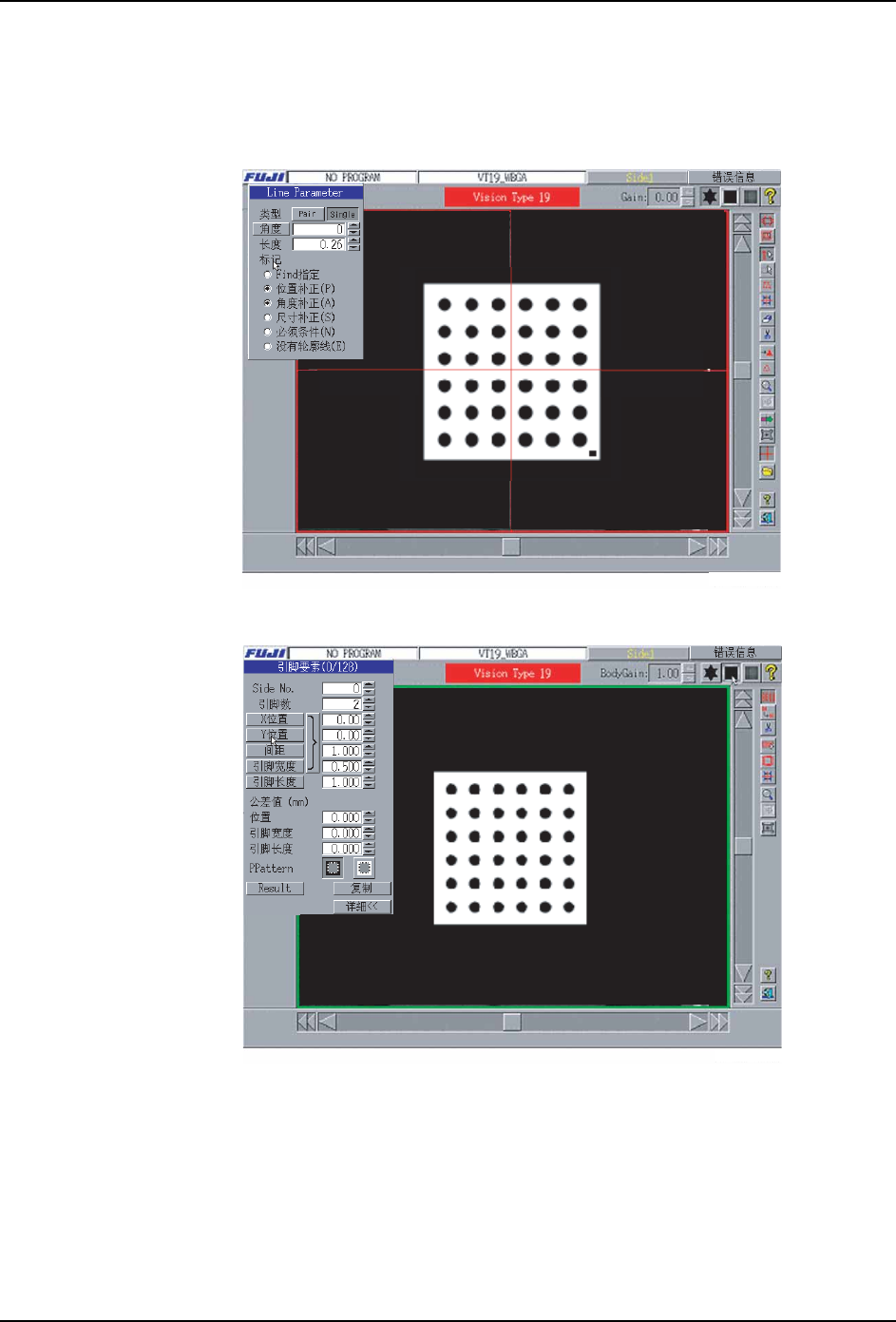

在识别元件处理工序上，请在元件的定位中将使用方法从 [ 在模板上定位。] 或着 [ 用要素
定位。] 中选择。
查找线编辑模式
查找线的编辑操作，请参考 「用 Vision Type 18 编辑」。
引脚要素编辑模式
35*6
35*6
5. PDW PRG-XPF-1.0S
132 XPF 编程手册

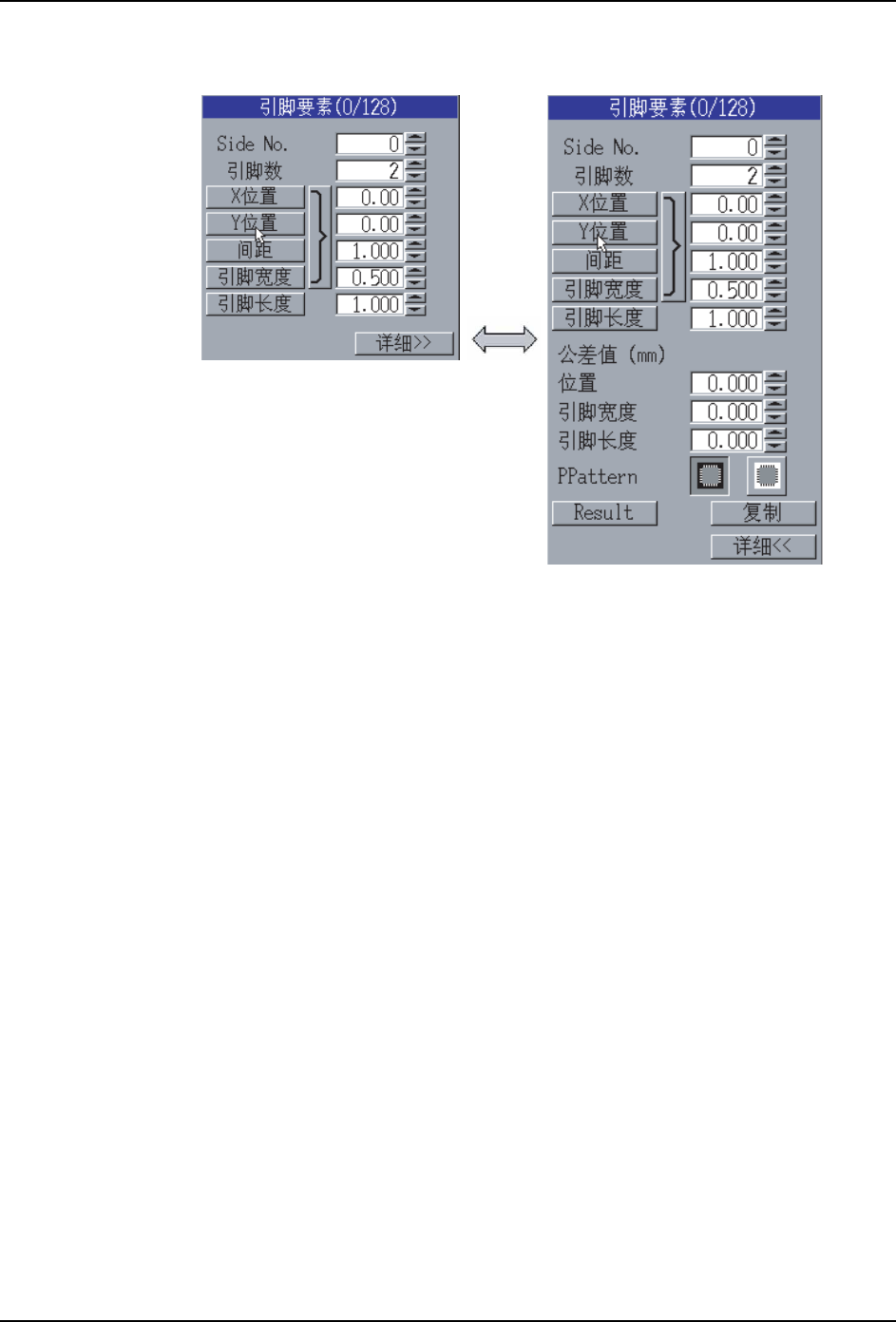

再者，在 Vision Type 19的[引脚要素]对话框中，设置[详细]按键。
按下 [ 详细 ] 按键，可以设定 [ 公差 ] 以及 [PPattern]。
引脚要素的编辑操作，请参考 「用 Vision Type 100 编辑」。
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 133

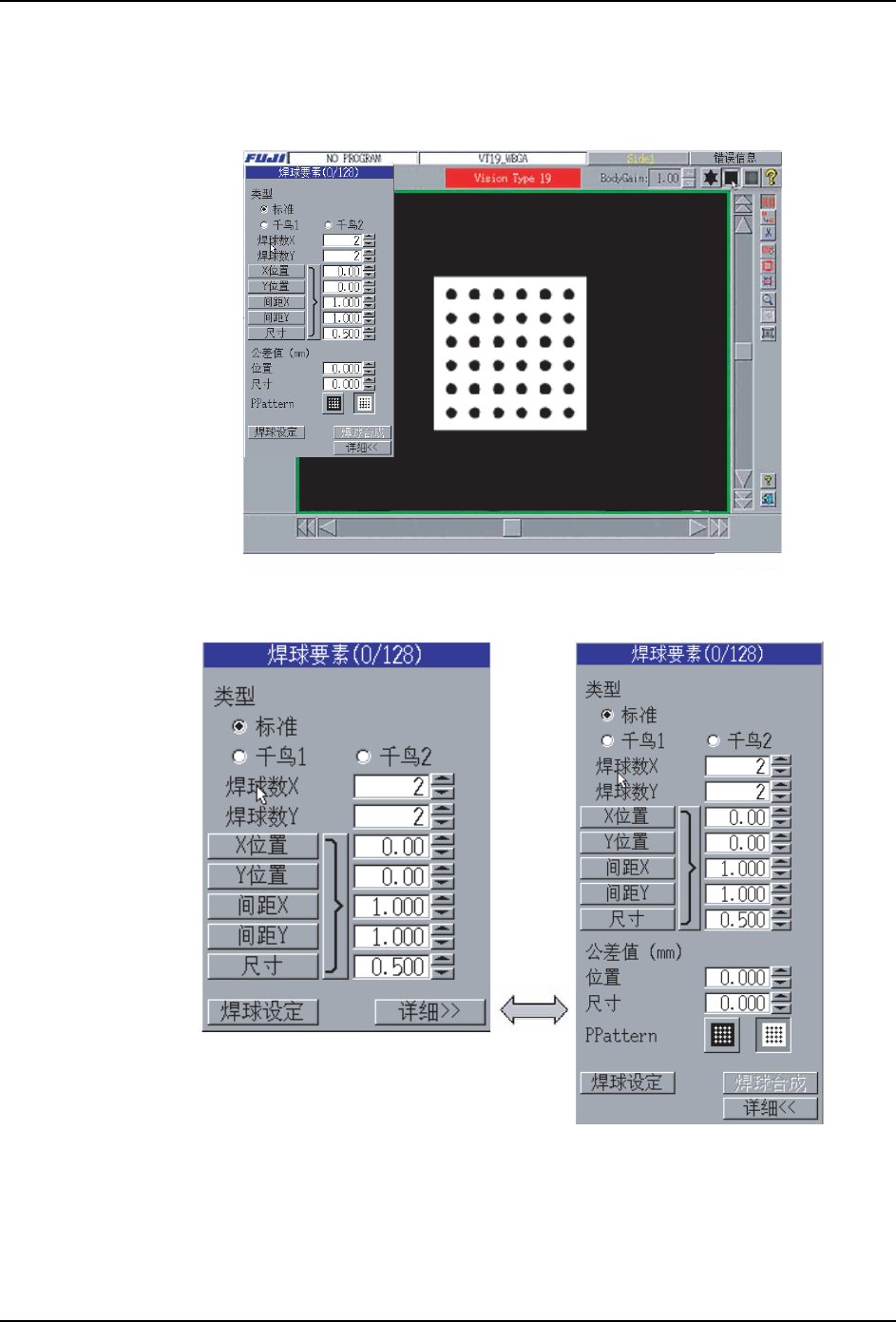

锡球要素编辑模式
引脚要素的编辑操作，请参考 「用 Vision Type 230 编辑」。
备注 )此模式只有在向导的 [ 元件形状选择 ] 中选择「要素元件主体内侧」的时候可以选择。
再者，在 Vision Type 19[ 锡球要素 ] 对话框中，设置了 [ 详细 ] 按键。
按下 [ 详细 ] 按键，可以设定 [ 公差 ] 以及 [PPattern]。
