5. PDW PRG-XPF-1.0S
140 XPF 编程手册
5. 设定引脚影像处理时的检查内容 （Result）。
在 [ 引脚要素 ] 对话框上按下 [Result] 按键后打开 [Result] 对话框，显示出引脚影像
处理时的检查内容。显示出当前的引脚的影像处理时候的检查内容。
a. 在 「Inspect」项的各项目，只有选择 [Inspect] 的时候有效。( 选詷 [Inspect] 以
外时无效 )
Inspect 在影像处理时选择通常的元件。
Don't Inspect 不进行影像处理。
Virtual Lead 检查在元件数据中记载的引脚在不应该存在的范围内
确实没有引脚的功能。
「Inspect」栏
No Length
Tolerance Check
不进行引脚长度的误差检查。
No Width
Tolerance Check
不进行引脚宽度的误差检查。
First Pin Check 从左到右进行影像处理时最初找到的引脚的左边或者
从上到下进行影像处理时最后找到的引脚的下面确实
没有引脚的功能。
Last Pin Check 从左到右进行影像处理时最后找到的引脚的右边或者
从上到下进行影像处理时最后找到的引脚的下面确实
没有引脚的功能。
No Center Length
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影像
的引脚中心的长度误差检查。
No Center Width
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影像
的引脚中心的宽度误差检查。
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 141

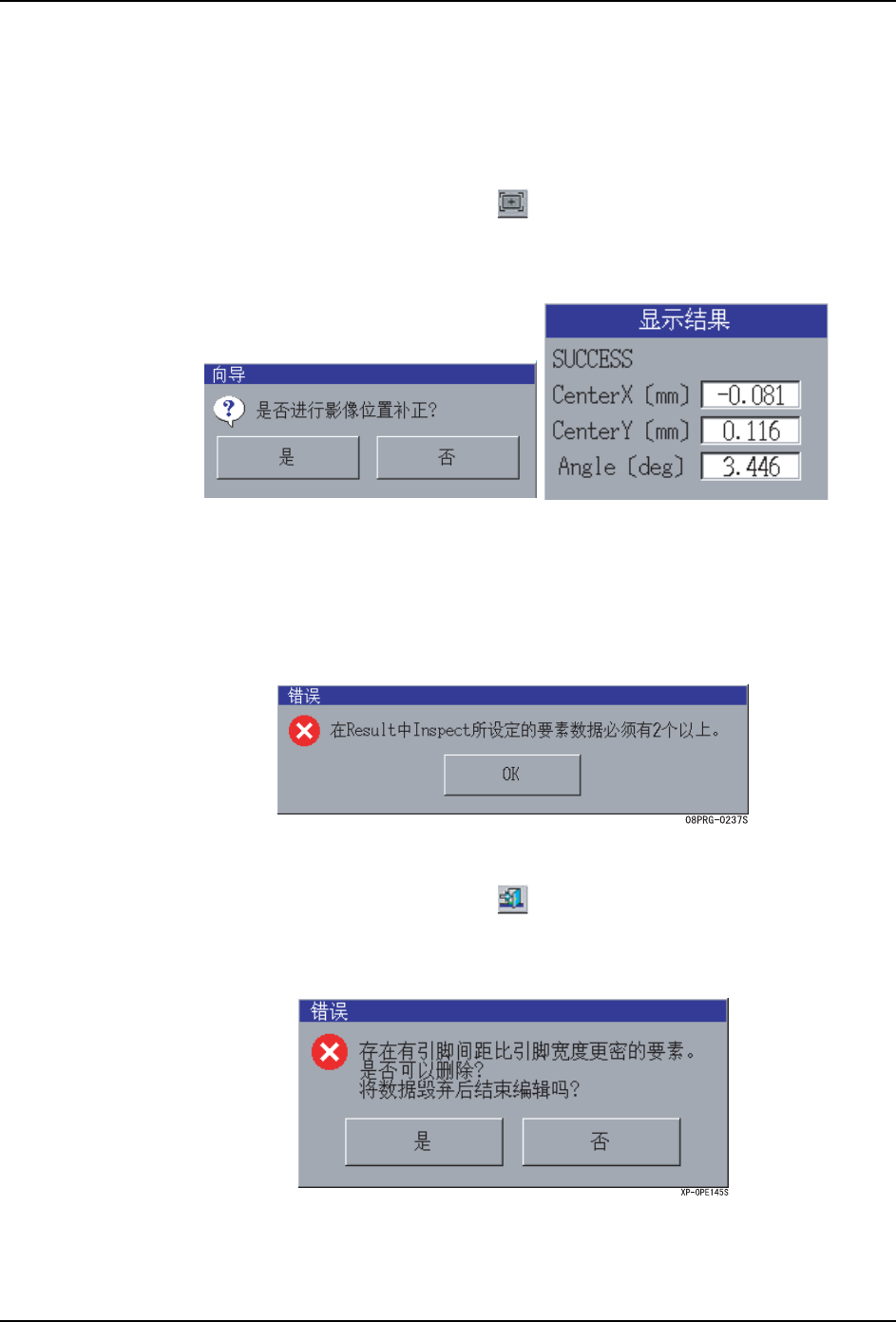

结束模板编辑
要素的设定结束，要结束模板编辑，进行下面的操作。
操作步骤
1. 按下以下按键，进行影像位置补正。
2. 使用生成的要素进行影像处理。在影像处理后，显示出是否进行影像位置补正询问的信
息。
a. 此时，在要素数据的 Result 上进行影像处理的要素指定没有 2 个以上时会出现以下
的信息。
3. 按下以下按键。
a. 进行数据检查。数据检查的结果，有引脚宽度比间距大的要素时，不能保存编辑的要
素数据。此时出现以下的警告信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
35*6
5. PDW PRG-XPF-1.0S
142 XPF 编程手册

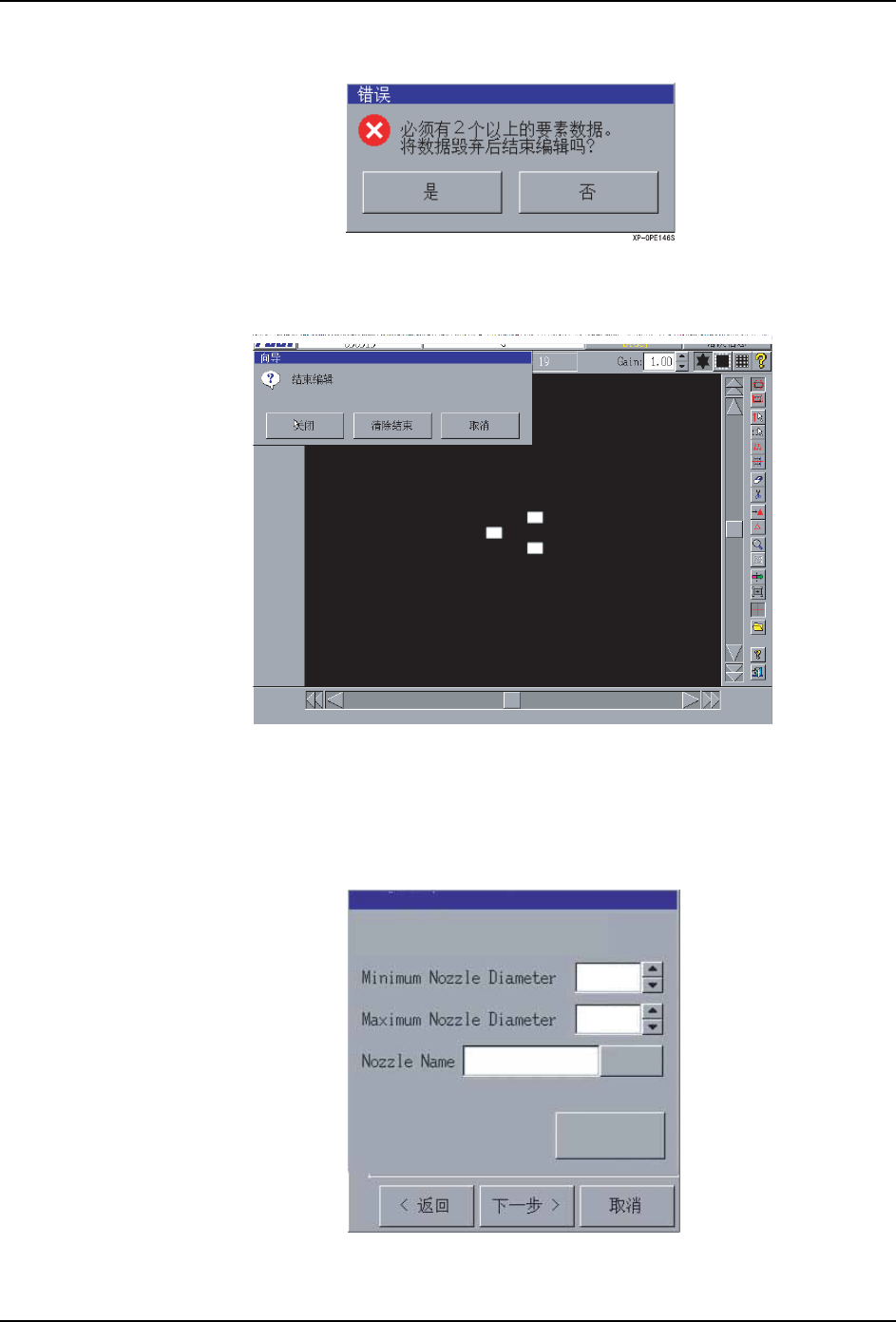

b. 要素数据有 2 个以下时显示出以下的警告信息。
c. 显示警告信息时，请选择是结束废弃数据还是修正要素数据。
4. 如果数据检查结束，显示出如下对话框。按下 [ 结束 ] 按键，进入到下一步。
5. 设定吸取元件的吸嘴信息，按下 [ 下一步 ] 按键。
从机器上安装的吸嘴自动地选择时，在 [Minimum Nozzle Diameter] 和 [Maximum Nozzle
Diameter] 中，请输入各自吸嘴的最小直径和最大直径。
另外，使用特定的吸嘴时，请按下 [ 参考 ] 按键后从一览表选择吸嘴。按下 [ 取得吸取
吸嘴 ] 按键，设定当前吸取的吸嘴。
