XPF-1.0S编程手册.pdf - 第154页
PRG-XPF-1.0S 5. PDW XPF 编程手册 145 10.显示出 [ 编辑结束确 认 ] 对 话框。按下 [ 结束 ] 按键结 束编辑。 35* 6
5. PDW PRG-XPF-1.0S
144 XPF 编程手册

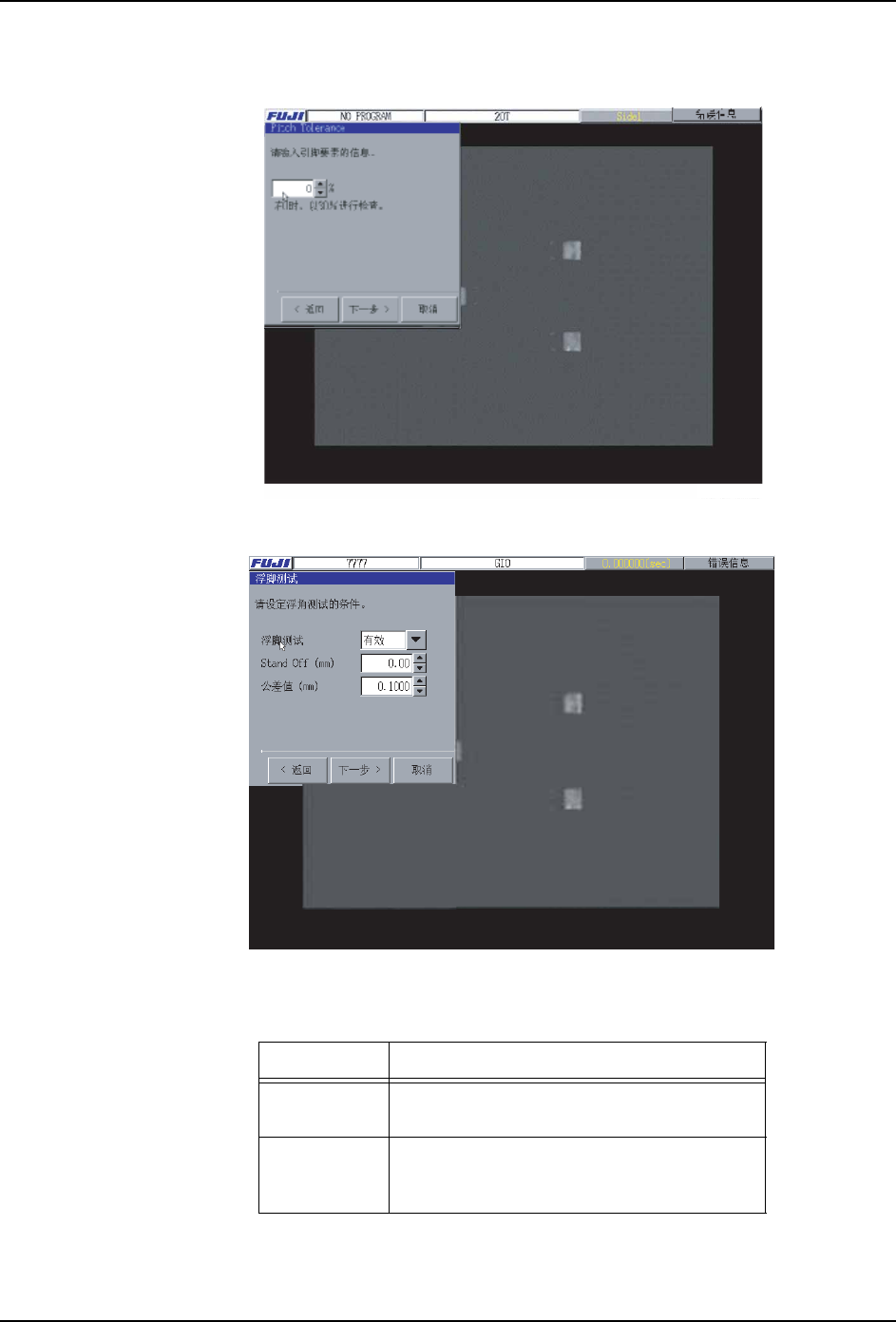

8. 设定引脚要素的间距公差数值，按下 [ 下一步 ] 按键。
间距公差值请以百分率 (%) 输入。在间距公差值中输入 「0」的话，作为 30％检查。
9. 进行引脚浮起检查的设定，按下 [ 下一步 ] 按键。
a. 把 [ 引脚浮起检查 ] 的数值 「有效」时，检查对引脚的垂直方向的弯曲功能就有效。
请输入下面的项目。
备注 )为了进行这个检查，在要素上有必要连接了 5 根以上的间距的引脚。
项目 输入内容
Stand Off 从电路板表面输入到元件主体底部的距
离。
公差值 输入引脚的垂直方向的弯曲公差值。( 位
于最上面的引脚和位于最下面的引脚距离
的公差值 )
35*
6
35*6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 145

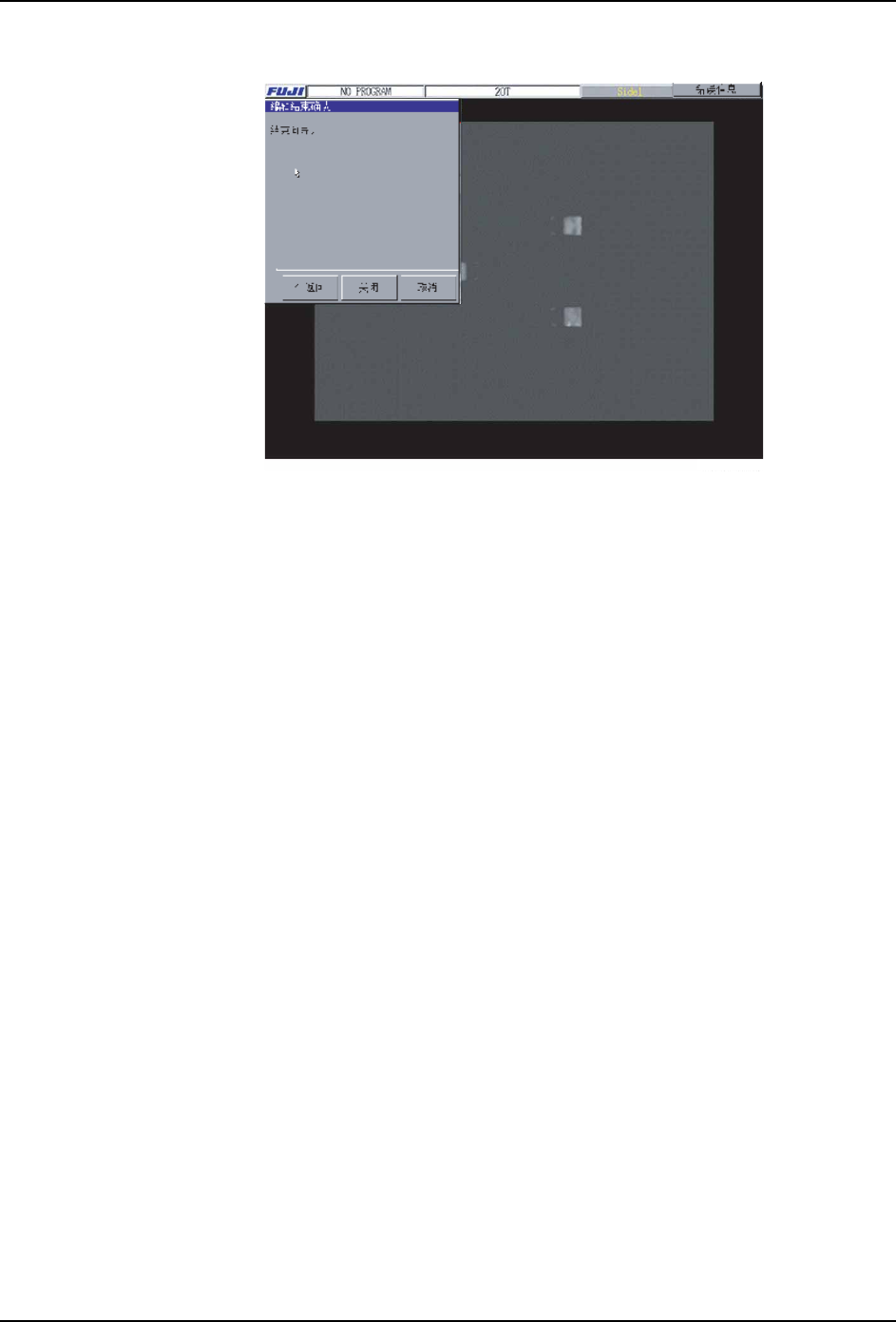

10.显示出 [ 编辑结束确认 ] 对话框。按下 [ 结束 ] 按键结束编辑。
35*
6
5. PDW PRG-XPF-1.0S
146 XPF 编程手册

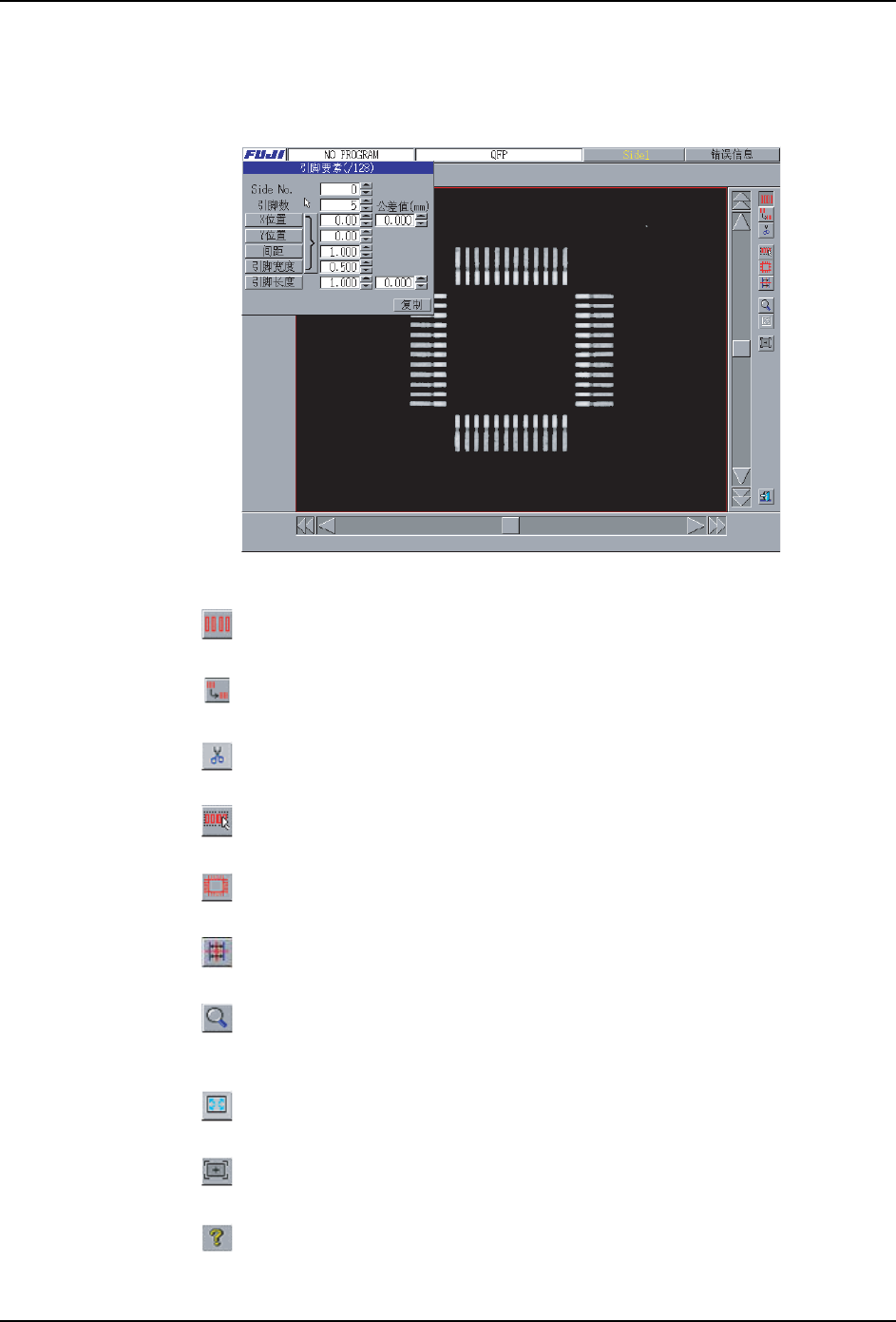

5.2.6 用 Vision Type100 编辑
在 Vision Type 100 上，进行 QFP 或者 CONNECTOR 元件的引脚要素的设定、生成。但是，把
引脚之间间距最低为 0.3 mm 并且引脚有 5 根以上所构成元件作为对象。
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
显示画面被扩大时，将画面返回到初始倍率。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
35*6
