5. PDW PRG-XPF-1.0S 120 XPF 编程手册 5.2.3 用 Vision Type18 编辑 Vision Type18 是用 「 查找线」进行影 像处理的模板。 生产线参数 : 显示·设定查找线。 操作按键 : 由按键执行编辑的各个功能。 中心线 : 是影像的中心。 垂直滚动条 : 在垂直方向移动影像时使用。 水平滚动条 : 在水平方向移动影像时使用。 是定位查找线模式，显示出定位生产 线用的查找线参数。 是检查…
PRG-XPF-1.0S 5. PDW
XPF 编程手册 119
5. 选择取入元件的影像时候使用的相机，按下 [ 下一步 ] 按键。
请从 [Auto]、[SIDE1] 以及 [SIDE2] 选择。[Auto] 的时候，使用接近供应元件的 SIDE 的
相机。默认值是 [Auto]。
6. 按下 [ 编辑结束确认 ] 对话框的 [ 结束 ] 按键，结束编辑。
35*6
䇋䆒ᅮఈֵᙃ
㦋ᕫপఈ
খ㗗
35*6
ऩఈ
ᮟ䕀༈
;366
㒧ᴳᇐDŽ
35*6
5. PDW PRG-XPF-1.0S
120 XPF 编程手册

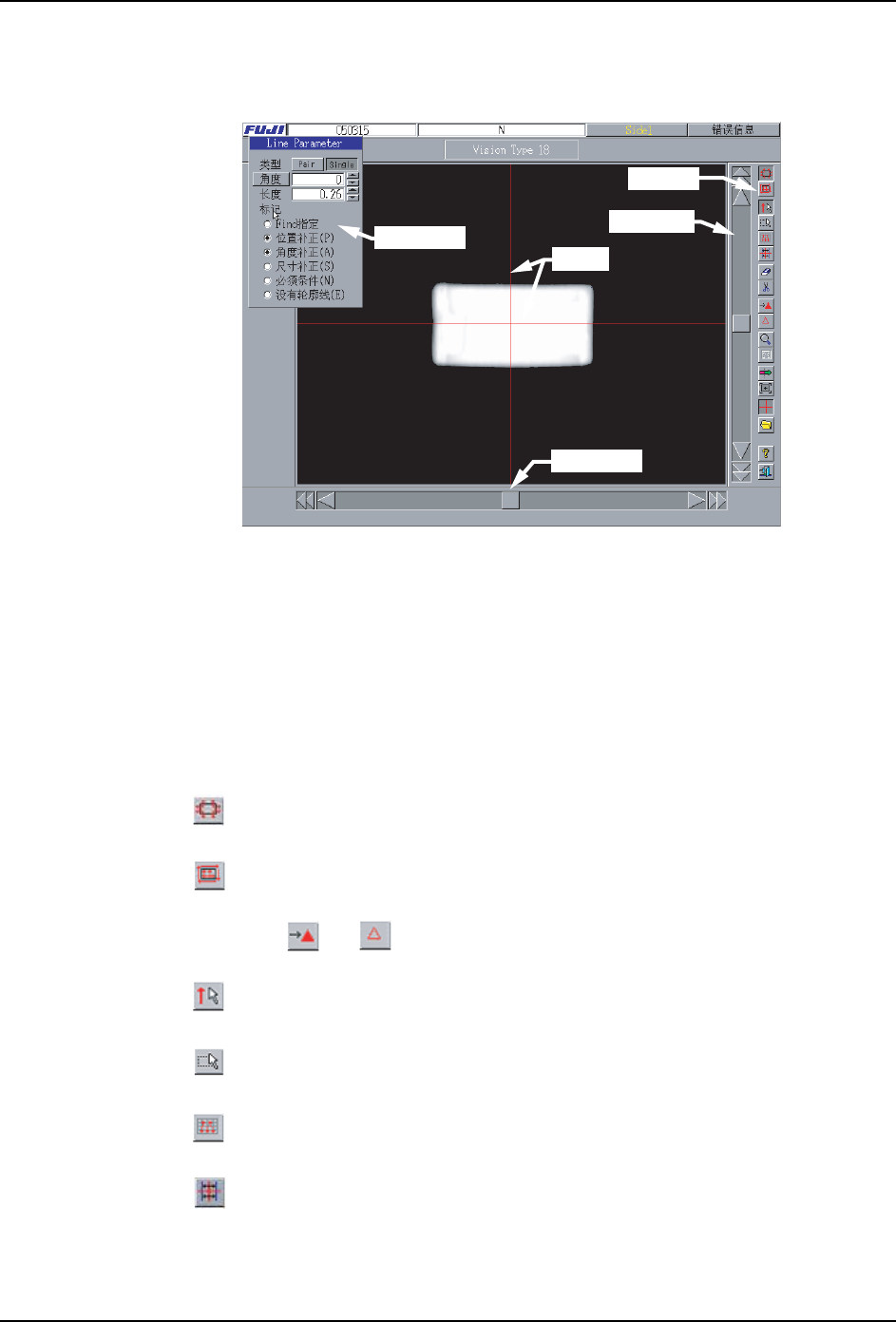

5.2.3 用 Vision Type18 编辑
Vision Type18 是用 「查找线」进行影像处理的模板。
生产线参数 : 显示·设定查找线。
操作按键 : 由按键执行编辑的各个功能。
中心线 : 是影像的中心。
垂直滚动条 : 在垂直方向移动影像时使用。
水平滚动条 : 在水平方向移动影像时使用。
是定位查找线模式，显示出定位生产线用的查找线参数。
是检查查找线模式，显示出检查查找线用的查找线参数。
检查查找线不能设定为 Find，以下按键无效。
是查找线输入模式。
是变更选择查找线 （可以为复数）参数的模式。
是自动生成模式。
再次用向导进行卡尺测定。
35*6
᪡ᣝ䬂
Ёᖗ㒓
ൖⳈ⒮ࡼᴵ
⫳ѻ㒓খ᭄
∈ᑇ⒮ࡼᴵ
એ
PRG-XPF-1.0S 5. PDW
XPF 编程手册 121
消去查找线。
全部消去激活的查找线。
为进行 Find 的设定 / 解除的模式。
在此模式上，单击查找线后，进行 Find 的设定 / 解除。
从所有的 Find 设定查找线解除 Find 指定。
将指定的中心点作为基准扩大 / 缩小显示的影像。
左击时按每 2 倍进行扩大。(5 个阶段 )
右击时按 1/2 倍缩小。( 不能缩小到初始倍率以下 )
表显示画面被扩大时，将画面返回到初始倍率。
尽量使轮廓线到中心而自动调整查找线的位置。
使用设定的元件主体数据，从影像识别求出元件的中心位置。
设定中心线的显示·非显示。
加载模板文件。
显示菜单按键或者编辑操作的帮助画面。
结束模板编辑进入到下一个向导。此时，进行数据检查。
