PRG-XPF-1.0S 5. PDW XPF 编程手册 161 b. 编辑要素时 请单击编辑的要素。 单击后在要素中显示出要 素摇柄， 在 [ 引脚要素 ] 对话框里显示 出各个数值。 3. 和元件影像的引脚要素保持一致 。 操作要素的要素摇柄，请与元件 影像的引脚对齐。 4. 用 [ 引脚要素 ] 对话框编辑。 ①要素的移动 （红色的手柄） 拖动手柄可以向要素的 X,Y 方向移动。 表示 Y 方向的基准线。 ②要素的移动 （红色的手…
5. PDW PRG-XPF-1.0S
160 XPF 编程手册

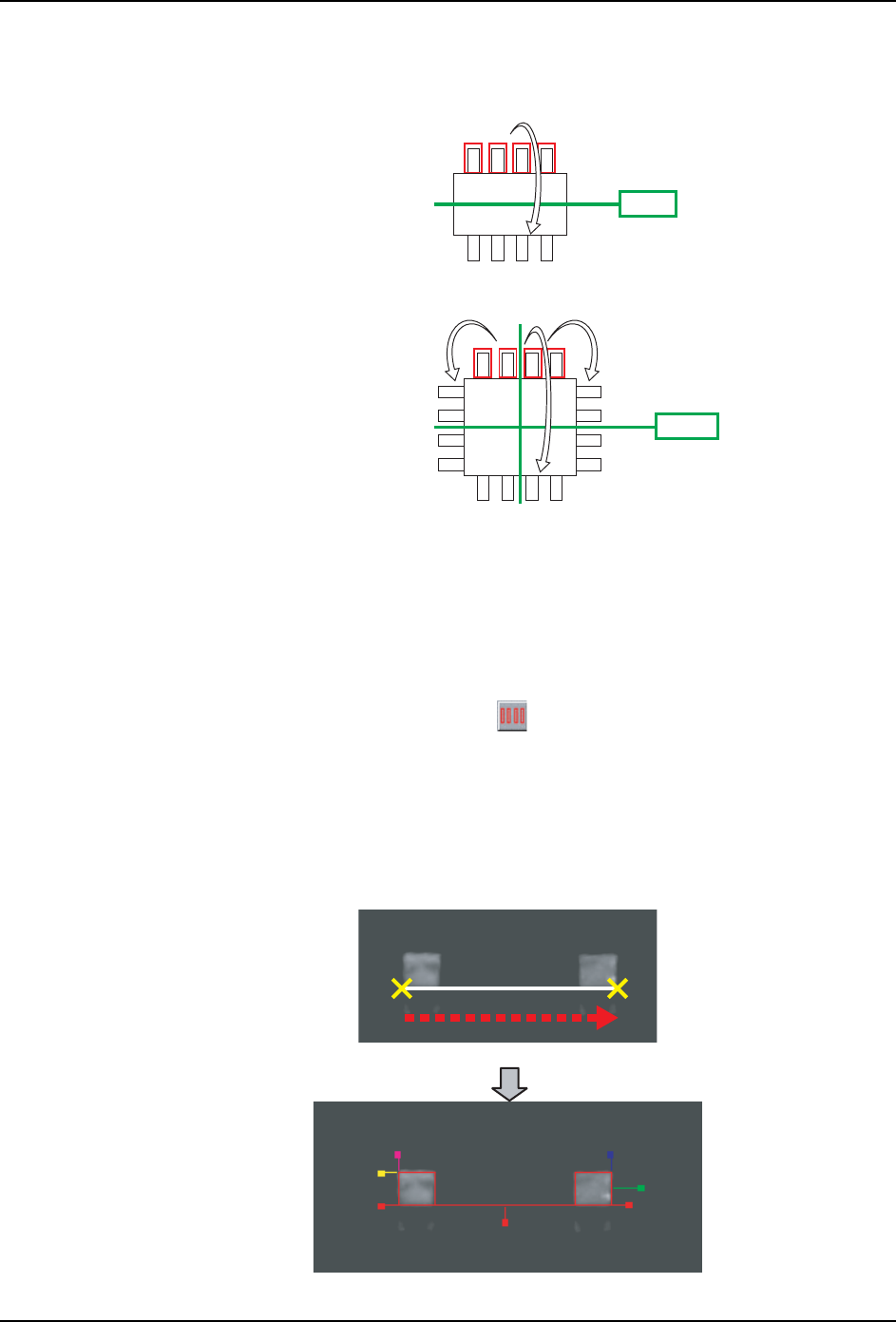

4. 从 「对面」、「三面」选择复制的侧面，按下 [OK] 按键。
手动输入要素
用手动生成要素。在用全自动输入模式或者自动输入模式要素不能生成的情况时使用。另
外，在编辑输入的要素时使用。
操作步骤
1. 按下以下按键。
2. 输入要素或者选择编辑的要素。
a. 输入要素时
请对元件影像的引脚如下在 2 点间拖动。可以在水平方向 (0°、180°)、或者垂直方
向 (90°、270°) 拖动。
拖动后生成要素。
ᇍ䴶
䴶
ҹЁᖗЎᇍ⿄ࠊ㽕㋴ࠄᇍ䴶ޕ
ҹЁᖗЎᇍ䈵བϟ᠔⼎ˈ䖍ࠊ㽕㋴ޕ
;323(6
Ёᖗ㒓
Ёᖗ㒓
ᢪࡼ᪡
;323(6
PRG-XPF-1.0S 5. PDW
XPF 编程手册 161
b. 编辑要素时
请单击编辑的要素。单击后在要素中显示出要素摇柄，在 [ 引脚要素 ] 对话框里显示
出各个数值。
3. 和元件影像的引脚要素保持一致。
操作要素的要素摇柄，请与元件影像的引脚对齐。
4. 用 [ 引脚要素 ] 对话框编辑。
①要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 Y 方向的基准线。
②要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 X 方向的基准线。
③引脚数
（绿色的手柄）
将手柄向左右方向拖动可以增减引脚数。
左端固定时中心位置也随其一起移动。
④引脚长度
（黄色的手柄）
将手柄向上下方向拖动可以变更引脚长度。
⑤引脚宽度
（粉红色的手柄）
将手柄向左右方向拖动可以变更引脚宽度。
⑥引脚间距
（黄色的手柄）
将手柄向左右方向拖动可以变更引脚间距。
左端固定时中心位置也随其一起移动。
引脚数为 1 根时不能操作。
1
1
2
3
4
5
6
XP-OPE155
35*6
5. PDW PRG-XPF-1.0S
162 XPF 编程手册
Side No. 可以变更选择中的要素的 Side 的号码。（0 ～ 3）
如下图所示以箭头的方向为基准。
引脚数 : 以一个要素为单位输入引脚数。（1 ～ 16）
X 位置，Y 位置 : 显示要素的基准单位。拖动手柄后显示的数值也变化。
按下按键后进行影像处理，自动设定 X、Y 的数值。（-
99.99 ～ 99.99）
位置公差 : 设定引脚弯曲的公差值 （LeadCenterTolerance）。（0.000
～ 99.999）
间距 : 设定引脚的间距。拖动手柄后间距自动地变更。
按下按键后进行选择的要素的影像处理，显示出间距的平
均值。（0.000 ～ 99.999）
引脚宽度 : 输入引脚的宽度。拖动手柄后宽度自动地变更。
按下按键后进行选择的要素的影像处理，显示出引脚宽度
的平均值。（0.000 ～ 99.999）
引脚长度 : 输入引脚的长度。拖动手柄后长度自动地变更。
按下按键后进行选择的要素的影像处理，显示出引脚长度
的平均值。（0.000 ～ 99.999）
长度公差 : 设定引长度的公差值 （LeadCenterTolerance）。（0.000
～ 99.999）
[｝] 按键 : 进行设定的要素的影像处理，一次性处理要素中心位置·
引脚间距·引脚宽度并显示数值。
[ 复制 ] 按键 : 复制选择的要素数据。
（复制数据：位置公差值、宽度、长度、Result、长度公差
值、间距）
[Result] 按键 : 设定选择的要素数据的 Result 信息。
