PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 223

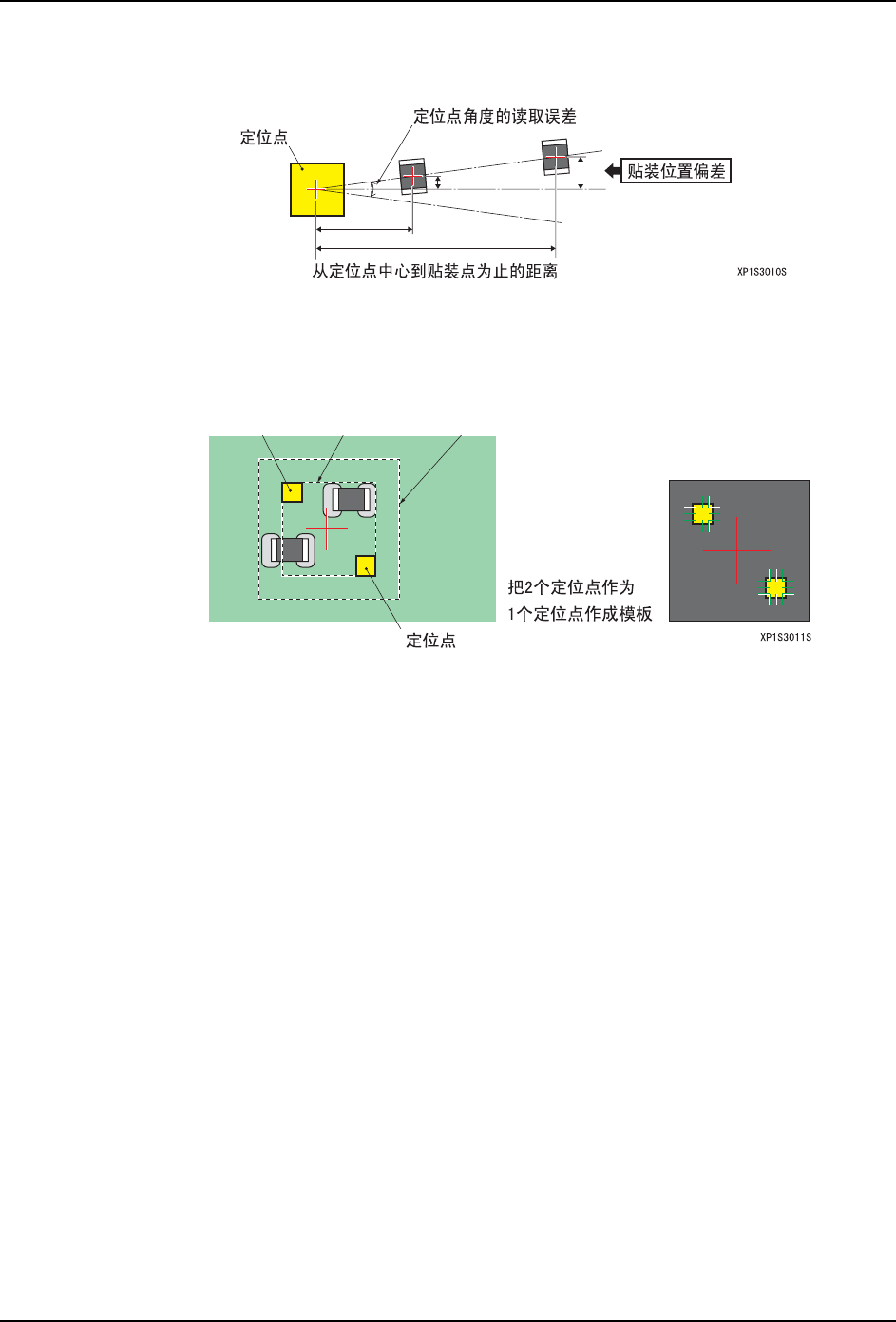

注意 )1 点补正定位点使用上的注意点
1.在 1 点定位点补正中使用的定位点，请使用靠近贴装点的定位点。贴装点偏离定位点
越大，对于定位点的角度读入精度误差的影响也越大。
1.在 1 点定位点补正中使用的定位点，请使用从定位点中心到定位点尺寸的 1.5 倍左右
的范围内有贴装点的对象。
2.使用 1 点定位点补正的定位点，为了能使定位点的角度读入精度稳定，请以大的定位
点作为基准。只有小的定位点时，请把 2 个定位点作为 1 个定位点在创建模板时进行
定位点补正。
备注 )在 2 点定位点补正的精度时，有不依存读入的角度的优点。
i. [>>] 按键
显示出在编辑中的生产程序中登录的以下的定位点数据。
j. [<<] 按键
显示出在编辑中的生产程序中登录之前的定位点数据。
k. [ 定位点数据增加 ] 按键
在当前编辑中的基准定位点数据的最后，在画面显示增加的空的基准定位点数据。
l. [ 定位点数据删除 ] 按键
删掉现在显示的基准定位点数据。删掉显示出下面的定位点数据。
m. [清除]按键
清除现在显示的基准定位点数据。离开 [ 编辑器 ] 画面，被清除的定位点数据随之删
除。
备注 )定位点清除状态下即使保存了生产程序，被清除的定位点也不会被保存。
n. [Library 读入 ] 按键
从程序库读入定位点文件。
o. [Library 保存 ] 按键
程序库保存现在显示的定位点数据。
p. [ 图形编辑器 ] 按键
使用图形编辑器进行定位点数据的编辑、影像处理的试验。
6. 编辑程序 PRG-XPF-1.0S
224 XPF 编程手册
2. 创建或者编辑子电路板跳过定位点
子电路板跳过定位点的创建或者编辑，在这个画面下部的子电路板跳过定位点的编辑区域
进行。请在这个区域使用以下的按键及文本框进行创建或者编辑。
a. [定位点名]文本框(最多30个字符)
输入定位点名。
注意 )有定位点名不能使用的字符。详细请参考 " 2.4 输入限制 "。
b. [形状]按键
此按键无效。
c. [颜色]按键
按下按键，指定使用定位点的亮度。
d. [SizeX] 文本框 ( 输入范围 1.00 ～ 9.00mm)
输入 SizeX 的尺寸。
e. [SizeY] 文本框 ( 输入范围 1.00 ～ 6.75mm)
输入 SizeY 的尺寸。
f. [清除]键
清除现在显示的子电路板跳过定位点数据。
g. [Library 读入 ] 按键
从程序库读入定位点文件。
h. [Library 保存 ] 按键
程序库保存现在显示的定位点数据。
i. [ 图形编辑器 ] 按键
使用图形编辑器进行定位点数据的编辑、影像处理的试验。
W： White
B： Black
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 225
定位点尺寸一览表
备注 )
1.阴影部分表示电路板底座颜色。
2.定位点尺寸 A 和 B 的公差请设在± 10% 以内。
3.圆形定位点的公差范围 0.1mm 是选项，标准机型是 0.2mm。
