PRG-XPF-1.0S 6. 编辑程序 XPF 编程手册 267 b. 按下 [ 机器操作 ] 按键，显示如下菜单。 备注 )[Side1 Unit 夹紧 ] 以及 [Side2 Unit 夹紧 ]， 只有在可以脱卸元件更换单元时显示。 这个图形编辑器，能进行下面的 操作。 · 用 JOG 模式进行微动操作 ·部分扩大 ·设定 TraceLevel · 进行元件的引脚浮起检查 · 使用创建的模板进行影像处理试 验 · 进行实际影像精度…
6. 编辑程序 PRG-XPF-1.0S
266 XPF 编程手册
a. [ 按下 [ 吸取设定 ] 按键，显示出如下菜单。
测量使用创建的模板出现影像处理错误的元件并显示结果。如果
能正常实行影像处理就会出现错误。
测定使用创建的模板进行元件影像处理时的公差值。测定元件的
角度及位置的公差值。
测定使用创建的模板出现影像处理错误的元件并显示结果。如果
能正常实行影像处理就会变为错误。
中断影像处理、测定实际的影像精度，连续 NG 测定的处理。( 仅
仅在影像处理、测定实际的影像精度，连续 NG 测定的处理中有
效。)
将中型或者大型元件的排出位置复位。
在进行确认料盘信息和供料器信息、吸嘴的信息的时候使用。
执行工作头待机、元件供应单、料盘操作。
吸取创建模板的元件。
废弃吸取的元件。
关闭画面，返回 [ 定位点编辑 ] 画面。
[料盘信息]: 显示[料盘信息]画面。
[供料器信息]: 显示[供料器信息]画面。
[吸嘴编辑器]: 显示[吸嘴编辑器]画面。
08PRG-0456E
PRG-XPF-1.0S 6. 编辑程序
XPF 编程手册 267
b. 按下 [ 机器操作 ] 按键，显示如下菜单。
备注 )[Side1 Unit 夹紧 ] 以及 [Side2 Unit 夹紧 ]，只有在可以脱卸元件更换单元时显示。
这个图形编辑器，能进行下面的操作。
·用 JOG 模式进行微动操作
·部分扩大
·设定 TraceLevel
·进行元件的引脚浮起检查
·使用创建的模板进行影像处理试验
·进行实际影像精度的测定
·执行连续NG测定
·将废弃元件的排出位置复位
·吸取创建模板的元件
[ 工作头待机 ]: 退让工作头。
[Side1 Unit 夹紧 ]: 使 Side1 侧的元件供应单元夹紧或者松开。
[Side2 Unit 夹紧 ]: 使 Side2 侧的元件供应单元夹紧或者松开。
[ 料盘操作 ]: 显示 [ 料盘操作 ] 画面，进行料盘的操作。
08PRG-0457E
Retract Head
Side1 Unit
Clamp
Side2 Unit
Clamp
Tray
Operation
Manual
Operation
6. 编辑程序 PRG-XPF-1.0S
268 XPF 编程手册

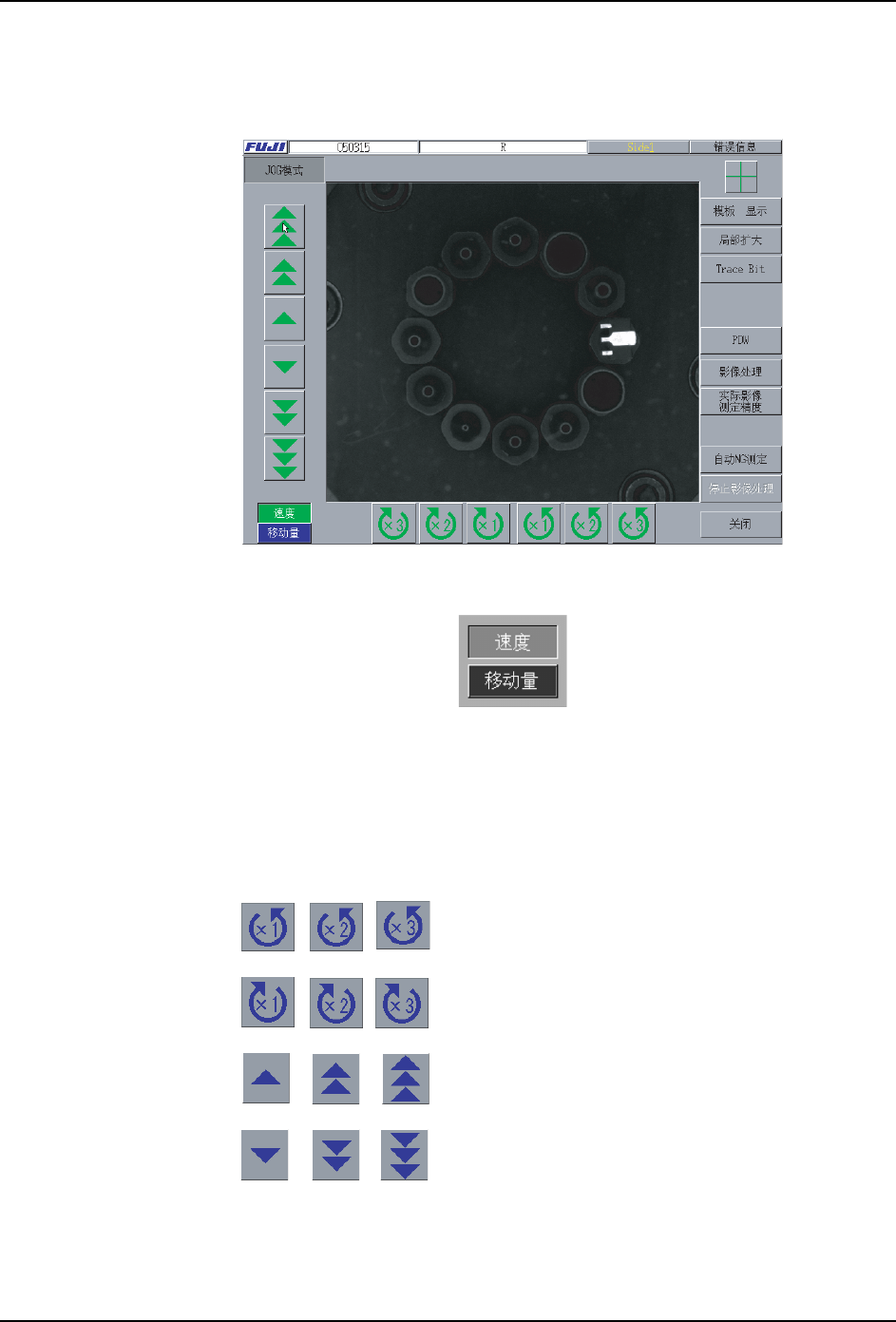

用 JOG 模式进行微动操作
所谓 JOG 模式，是移动相机到 X 轴方向及 Y 轴方向的模式。切换 JOG 模式的话，图形编辑器
变为如下画面。
1. 用在画面左下显示的 [ 速度 ] 按键和 [ 移动量 ] 按键，选择移动模式。
·按下 [ 速度 ] 按键，变为速度模式 ( 绿色 )。按下箭头按键的期间，以设定的速度
移动。
·按下 [ 移动量 ] 按键，变为移动量模式 ( 浅蓝色 )。每 1 次按下箭头键就只移动设
定的量。
2. 各箭头键的移动轴的方向和各自的速度及移动量如下所示。
移动到 X 轴的正方向。
绿色 : 低速、中速、高速
浅蓝色 : 0.01mm、0.1mm、1mm
移动到 X 轴的负方向。
绿色 : 低速、中速、高速
浅蓝色 : 0.01mm、0.1mm、1mm
移动到 Y 轴的正方向。
绿色 : 低速、中速、高速
浅蓝色 : 0.01mm、0.1mm、1mm
移动到 Y 轴的负方向。
绿色 : 低速、中速、高速
浅蓝色 : 0.01mm、0.1mm、1mm
